Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | RT/Duroid 5880 | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.9MM | Dimensione del PWB: | 91 x 62mm=1PCS |
| Peso di rame: | 1oz | Finitura superficia: | oro di immersione |
| Evidenziare: | PWB ad alta frequenza di RT Duroid 5880,PWB ad alta frequenza di 0.9mm,PWB del foro metallizzato di 0.9mm |
||

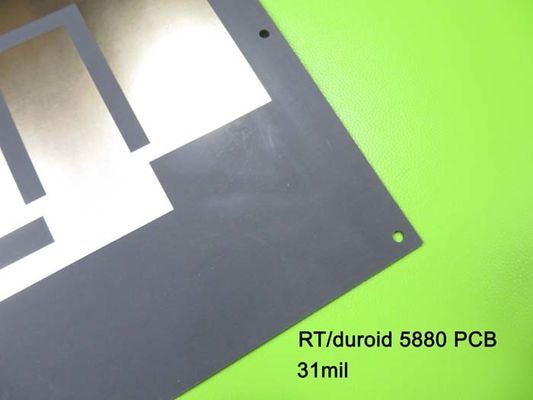

PWB ad alta frequenza di Rogers RT/Duroid 5880 31mil 0.787mm per le antenne radiofoniche punto a punto di Digital
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Rogers il materiale di alta frequenza che di RT/duroid 5880 è microfiber di vetro ha rinforzato i composti di PTFE che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline. I risultati costanti dielettrici eccezionali di uniformità dai suoi microfibers a caso orientati. La costante dielettrica di RT/duroid 5880 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza. Il suo fattore di dissipazione basso estende l'utilità di RT/duroid 5880 alla banda Ku e sopra. I materiali di RT/duroid 5880 facilmente sono tagliati, tosati e lavorati per modellare. Sono resistenti a tutti i solventi e reagenti, caldi o freddi, utilizzati normalmente nell'incidere dei circuiti stampati o nel placcaggio i bordi e dei fori.
Applicazioni tipiche:
- antenne a banda larga di linea aerea commerciale
- circuiti della microstriscia
- circuiti di stripline
- applicazioni dell'onda di millimetro
- sistemi militari del radar
- sistemi di guida del missile ed antenne radiofoniche digitali punto a punto ecc.
Specifiche del PWB
| DIMENSIONE DEL PWB | 91 x 62mm=1PCS |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | SÌ |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RT/duroid 0.787mm (31 mil) | |
| rame ------- 35um (1oz) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 4 mil/4 |
| Fori minimi/massimi: | 0,3 millimetri/4,2 millimetri |
| Numero dei fori differenti: | 9 |
| Numero dei luoghi di perforazione: | 101 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | RT/duroid 0.787mm (31 mil) |
| Esterno finale della stagnola: | 1 oncia |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 0,9 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione |
| Saldi la maschera per applicarsi a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Scheda di dati di Rogers 5880 (RT/duroid 5880)
| Valore tipico di RT/duroid 5880 | ||||||
| Proprietà | RT/duroid 5880 | Direzione | Unità | Circostanza | Metodo di prova | |
| Costante dielettrica, εProcess | 2,20 spec. 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Costante dielettrica, εDesign | 2,2 | Z | N/A | 8GHz a 40 gigahertz | Metodo di lunghezza di fase differenziale | |
| Fattore di dissipazione, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Coefficiente termico di ε | -125 | Z | ppm/℃ | -50℃ di℃to 150 | IPC-TM-650 2.5.5.5 | |
| Resistività di volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistività di superficie | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Calore specifico | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Calcolato | |
| Modulo di tensione | Prova a℃ 23 | Prova a℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Ultimo sforzo | 29 (4,2) | 20 (2,9) | X | |||
| 27 (3,9) | 18 (2,6) | Y | ||||
| Ultimo sforzo | 6 | 7,2 | X | % | ||
| 4,9 | 5,8 | Y | ||||
| Modulo compressivo | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Ultimo sforzo | 27 (3,9) | 22 (3,2) | X | |||
| 29 (5,3) | 21 (3,1) | Y | ||||
| 52 (7,5) | 43 (6,3) | Z | ||||
| Ultimo sforzo | 8,5 | 8,4 | X | % | ||
| 7,7 | 7,8 | Y | ||||
| 12,5 | 17,6 | Z | ||||
| Assorbimento dell'umidità | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
| Conducibilità termica | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
| Coefficiente di espansione termica | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Il TD | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Densità | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Buccia di rame | 31,2 (5,5) | N/A | Pli (N/mm) | stagnola di 1oz (35mm) EDC dopo il galleggiante della lega per saldatura |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo senza piombo compatibile | Sì | N/A | N/A | N/A | N/A | |
