Il doppio del bordo del PWB di Rogers RO3035 rf ha parteggiato 30mil 0.762mm

Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm
Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm

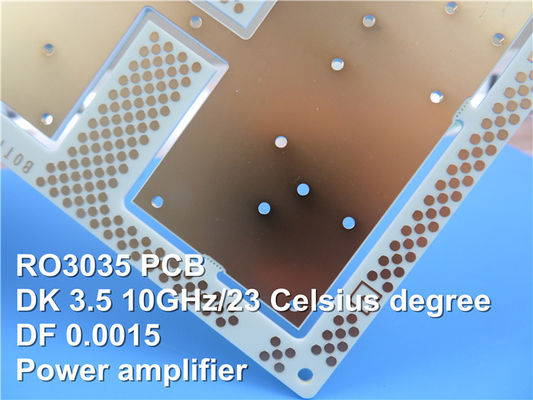

Grande immagine :  Il doppio del bordo del PWB di Rogers RO3035 rf ha parteggiato 30mil 0.762mm

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-043.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: RO3035 Conteggio di strato: 2 strati
Spessore del PWB: 0.8mm Dimensione del PWB: 140 x 52mm=20PCS
Peso di rame: 0.5oz Finitura superficia: oro di immersione
Evidenziare:

Bordo del PWB di RO3035 rf

,

bordo del PWB di 30mil rf

,

Il doppio RO3035 ha parteggiato PWB



PWB ad alta frequenza del PWB DK3.5 RF di Rogers RO3035 30mil 0.762mm per il collegamento dati sui sistemi di cavo

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



I materiali per circuiti ad alta frequenza Rogers RO3035 sono compositi in PTFE riempiti di ceramica destinati all'uso in applicazioni commerciali a microonde e RF.È stato progettato per offrire un'eccezionale stabilità elettrica e meccanica a prezzi competitivi.Le proprietà meccaniche sono coerenti.Ciò consente al progettista di sviluppare progetti di schede multistrato senza incontrare deformazioni o problemi di affidabilità.I materiali RO3035 presentano un coefficiente di espansione termica (CTE) negli assi X e Y di 17 ppm/℃.Questo coefficiente di dilatazione è abbinato a quello del rame, che consente al materiale di esibire un'eccellente stabilità dimensionale, con un tipico ritiro per incisione, dopo incisione e cottura, inferiore a 0,5 mil per pollice.Il CTE dell'asse Z è di 24 ppm/℃, che fornisce un'eccezionale affidabilità del foro passante placcato, anche in ambienti difficili.



Scheda tecnica di Rogers 3035(RO3035)

RO3035 Valore tipico
Proprietà RO3035 Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcess 3,50±0,05 z   10 GHz/23 IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica,εDesign 3.6 z   Da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0,0015 z   10 GHz/23 IPC-TM-650 2.5.5.5
Coefficiente termico di ε -45 z ppm/ 10GHz-50a 150 IPC-TM-650 2.5.5.5
Stabilità dimensionale 0.11
0.11
X
Y
mm/m CONDI A IPC-TM-650 2.2.4
Resistività di volume 107   MΩ.cm CONDI A CPI 2.5.17.1
Resistività superficiale 107   CONDI A CPI 2.5.17.1
Modulo di tensione 1025
1006
X
Y
MPa 23 ASTM D 638
Assorbimento dell'umidità 0.04   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico     j/g/k   Calcolato
Conduttività termica 0,5   W/M/K 50 ASTM D 5470
Coefficiente di espansione termica
(da -55 a 288
)
17
17
24
X
Y
z
ppm/ 23/50% UR IPC-TM-650 2.4.4.1
Td 500   TGA   ASTM D 3850
Densità 2.1   g/cm3 23 ASTMD 792
Forza della buccia di rame 10.2   lb/pollice. 1oz, EDC dopo saldatura galleggiante IPCTM 2.4.8
Infiammabilità V-0       UL94
Processo senza piombo compatibile



Applicazioni tipiche:

1) Radar automobilistico

2) Sistemi di telecomunicazioni cellulari

3) Datalink su sistemi in cavo

4) Satelliti a trasmissione diretta

5) Antenne satellitari di posizionamento globale

6) Antenna patch per comunicazioni wireless

7) Amplificatori di potenza e antenne

8) Backplane di alimentazione

9) Lettori di contatori remoti



Il doppio del bordo del PWB di Rogers RO3035 rf ha parteggiato 30mil 0.762mm 0



Specifiche PCB

DIMENSIONE PCB 140 x 52 mm = 20 pezzi
TIPO SCHEDA PCB a doppia faccia
Numero di strati 2 strati
Componenti a montaggio superficiale
Componenti a foro passante
ACCUMULO DI STRATI rame ------- 18um (0,5 once) + strato superiore della piastra
RO3035 0,762 mm
rame ------- 18um (0,5 once) + piastra BOT Layer
TECNOLOGIA
Traccia minima e spazio: 4 milioni / 4 milioni
Fori minimi / massimi: 0,5 mm / 5,0 mm
Numero di diversi fori: 11
Numero di fori: 125
Numero di slot fresati: 0
Numero di ritagli interni: 0
Controllo dell'impedenza: NO
Numero di dito d'oro: 0
MATERIALE SCHEDA
Vetro epossidico: RO3035 0,762 mm
Lamina finale esterna: 1 oncia
Lamina finale interna: N / A
Altezza finale del PCB: 0,8mm±0,1mm
PLACCATURA E RIVESTIMENTO
Finitura superficiale Immersione Oro
Maschera di saldatura Applica a: N / A
Colore maschera di saldatura: N / A
Tipo di maschera per saldatura: LPSM
CONTORNO/TAGLIO Instradamento
MARCATURA
Lato della legenda del componente N / A
Colore della legenda dei componenti N / A
Nome o logo del produttore: N / A
ATTRAVERSO Foro passante placcato (PTH), dimensione minima 0,5 mm.
GRADO DI INFIAMMABILITA' Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione contorno: 0,0059"
Placcatura della scheda: 0,0029"
Tolleranza di foratura: 0,002"
TEST Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo, globalmente.
