Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | RO4730G3 30mil | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 1.1mm | Dimensione del PWB: | 110mm x 100mm = 1 tipo = 1 pezzo |
| Maschera della lega per saldatura: | Verde | Silkscreen: | Bianco |
| Peso di rame: | Μm esterno di strato 35 | Finitura superficia: | Oro di immersione |
| Evidenziare: | PWB ad alta frequenza di Rogers RO4730,PWB ad alta frequenza 30mil,PWB ad alta frequenza dell'oro di immersione |
||

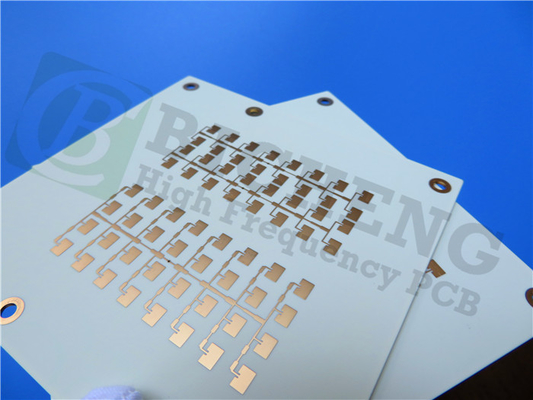

PCB ad alta frequenza Rogers integratoRO4730G3 30mil0,762mmDK3.0 Con Immersion Goldper le telecomunicazioni senza filiAntenne
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
I laminati per antenne Rogers RO4730G3 sono un'alternativa affidabile ea basso costo ai tradizionali laminati a base di PTFE.Ha le proprietà meccaniche ed elettriche di cui hanno bisogno i progettisti di antenne.I materiali hanno una costante dielettrica di 3,0 e una tangente di perdita di 0,0022 misurata a 2,5 GHz quando si utilizza un foglio EDC LoPro Reverse Treated.Questi valori consentono ai progettisti di antenne di realizzare valori di guadagno sostanziali riducendo al minimo la perdita di segnale.Sono disponibili materiali con prestazioni PIM basse dimostrate, con valori migliori di -160 dBc.
I materiali RO4730G3 sono compatibili con la resina epossidica convenzionale e la saldatura senza piombo ad alta temperatura.Non richiede il trattamento speciale necessario sui tradizionali laminati a base di PTFE per la preparazione dei fori passanti placcati.Il multistrato può essere ottenuto utilizzando RO4450F bondply a 175 ℃.I sistemi di resina di RO4730G3 sono progettati per fornire le proprietà ricercate dai progettisti di antenne.La temperatura di transizione vetrosa supera i 280°C, portando a un basso CTE sull'asse Z, eccellente affidabilità dei fori passanti placcati e lavorabilità della saldatura senza piombo.
L'applicazione tipica sono le antenne delle stazioni base cellulari.
Descrizione generale
Questo è un tipo di PCB RF a doppia faccia costruito su RO4730G3 da 0,762 mm (30mil) per l'applicazione di antenne per telecomunicazioni wireless.
Specifiche di base
Materiale di base: RO4730G3 30mil (0,762 mm)
Costante dielettrica: 3.0+/-0.5
Numero di strati: 2 strati
Tipo: Fori passanti
Formato: 110 mm x 100 mm = 1 tipo = 1 pezzo
Finitura superficiale: Immersione oro
Peso del rame: Strato esterno 35 μm
Maschera per saldatura |Legenda: verde |Bianco
Altezza finale PCB: 1,1 mm
Norma: IPC 6012 Classe 2
Imballaggio: 20 pezzi sono imballati per la spedizione.
Tempi di consegna: 7 giorni lavorativi
Periodo di validità: 6 mesi
Scheda tecnica del Rogers 4730 (RO4730G3)
| RO4730G3 Valore tipico | |||||
| Proprietà | RO4730G3 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,εProcess | 3,0±0,5 | z | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| Costante dielettrica,εDesign | 2,98 | z | Da 1,7 GHz a 5 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0,0028 | z | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz | |||||
| Coefficiente termico di ε | +34 | z | ppm/℃ | da -50 ℃ a 150 ℃ | IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale | <0,4 | X, Y | mm/m | dopo etech +E2/150 ℃ | IPC-TM-650 2.4.39A |
| Resistività di volume (0,030") | 9 X 107 | MΩ.cm | CONDI A | IPC-TM-650 2.5.17.1 | |
| Resistività superficiale (0,030") | 7,2 X 105 | MΩ | CONDI A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50ohm 0,060" | 43 dBm 1900 Mhz | |
| Forza elettrica (0,030") | 730 | z | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistenza alla flessione MD | 181 (26,3) | Mpa (kpsi) | RT | ASTM D790 | |
| cmd | 139 (20,2) | ||||
| Assorbimento dell'umidità | 0,093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Conduttività termica | 0,45 | z | W/mK | 50℃ | ASTM D5470 |
| Coefficiente di espansione termica | 15.9 14.4 35.2 |
X Y z |
ppm/℃ | Da -50 ℃ a 288 ℃ | IPC-TM-650 2.4.4.1 |
| TG | >280 | ℃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | ℃ | ASTM D3850 | ||
| Densità | 1.58 | g/cm3 | ASTM D792 | ||
| Forza della buccia di rame | 4.1 | pli | 1 oz, LoPro EDC | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL94 | |||
| Processo senza piombo compatibile | SÌ | ||||
