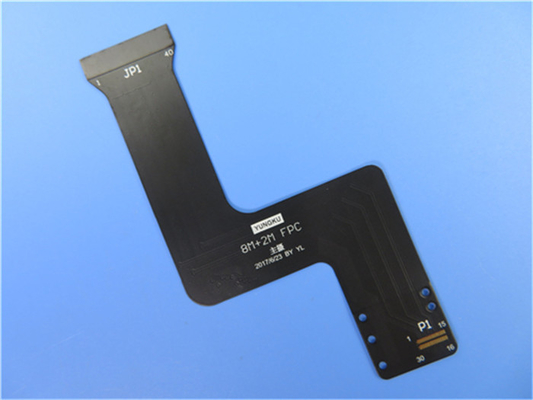

PWB flessibile stampato flessibile del circuito (FPC) sul Polyimide con la maschera nera della lega per saldatura
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione dello SpA che lo programma è i 4 strati FPC a 0.3mm spessi. Il laminato basso proviene da Shengyi. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide si applica sul divisorio d'inserimento.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 70,18 x 40.28mm |
| Numero degli strati | 4 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.30mm |
| Materiale del bordo | Polyimide 25µm |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | µm ≥20 |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 35 |
| Colore di Coverlay | Nero |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | Polyimide |
| Spessore del rinforzo | 0.2mm |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 1 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | 3M 90℃ non che non si sbuccia dopo 3 volte di minuto prova |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
L'estremità può essere intero saldata
Basso costo
Continuità di elaborazione
Fuoco sul minimo a produzione in volume media
Effettui la consegna in tempo. Teniamo il tasso della su tempo consegna più superiore di 98%.
Applicazioni
Tastiera FPC, FFC per l'attrezzatura industriale di controllo, consoli del gioco del consumatore
Covercoat/maschera della lega per saldatura
La maschera della lega per saldatura in PWB flessibile è differente dal bordo rigido, è solitamente un film del polyimide ricoperto da un lato di semi-curato ed adesivo non viscoso, lo chiamiamo covercoat in circuito flessibile. È laminato al circuito flessibile sotto il calore e la pressione, di modo che il modello di rame completamente è incapsulato eccezione fatta per i cuscinetti della lega per saldatura che sono esposti attraverso i fori di accesso nel covercoat.
Lo strato di produzione del covercoat dovrebbe essere leggermente più piccolo tagliato dello strato flessibile di produzione del circuito per evitare il sigillamento prematuro del bordo, in grado di intrappolare le bolle di aria nel pacchetto.
Lo strato di produzione per il covercoat è fornito dei fori di lavorazione con utensili in registro vicino con i fori di foggiatura nello strato di produzione per il circuito flessibile. I fori di accesso sono perforati solitamente, ma nel caso di produzione in grande quantità, perforare è più redditizia.
In linea di principio, la perforazione del covercoat è compiuta come quando perfora i bordi rigidi, cioè, una serie di strati del covercoat sono impilati, 5 su o 10 su. I parametri di perforazione, tuttavia, sono in qualche modo differenti, a causa del materiale del polyimide e dell'assenza di stagnola di rame, in grado di rimuovere altrimenti alcuno del calore dai fori che sono perforati.
Nel perforare/la produzione del covercoat strati grandi di perforazione, è necessaria da compensare i cambiamenti dimensionali dello strato flessibile di produzione del circuito, a cui può ammontare fino a 0,2%.
Più esposizioni dei circuiti flessibili neri
