Materiale di base: | FR-4 SUPERIORE Steffener 0.8mm | Conteggio di strato: | 2 strati |
---|---|---|---|
Spessore del PWB: | 0.2mm | Dimensione del PWB: | 196 x 35mm = 1 PCS |
Coverlay: | Giallo | Silkscreen: | N/A |
Peso di rame: | 1oz | Finitura superficia: | Oro di immersione |
Evidenziare: | PWB flessibile di abitudine dell'oro di immersione,PWB flessibile di abitudine del rinforzo FR4 |

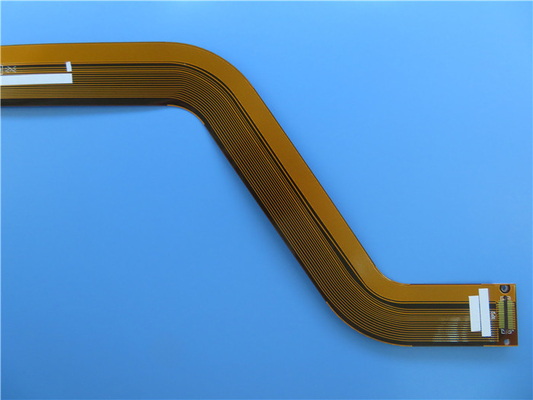

Il circuito stampato flessibile FPC sul Polyimide con l'impedenza 90ohm ha controllato
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB flessibile sviluppato sul polyimide un substrato da 76 micron con l'impedenza di 90 ohm controllata sulla pista e sulla lacuna di 0.15mm/0.3mm per l'applicazione del connettore di USB. È 0,20 millimetri standard spessi con la maschera gialla della lega per saldatura (coverlay) da entrambi i lati e l'oro di immersione è sui cuscinetti. FR-4 come il rinforzo è sulla testa e sulla coda. Il materiale di base è utilizzato da Shengyi, intero bordo che fornisce 1 sulla flessione per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pezzi sono imballati per la spedizione.
Parametro e scheda di dati
Dimensione del PWB: | 196 x 35mm = 1 PCS |
Numero degli strati | 2 strati |
Tipo del bordo | PWB di Flexbile |
Spessore del bordo | 0.2mm +/--10% |
Accatastamento | FR-4 SUPERIORE Steffener 0.8mm |
Pi 0.025mm coverlay | |
Rivestimento principale di rame di 0.035mm | |
Substrato 0.076mm del Polyimide | |
Rivestimento principale di rame di 0.035mm | |
Pi 0.025mm coverlay | |
Fornitore materiale del bordo | Shengyi |
Valore di Tg del materiale del bordo | 60℃ |
Spessore del Cu di PTH | 20 um |
Thicknes interni del Cu di Iayer | N/A |
Spessore di superficie del Cu | 35 um (1oz) |
Colore di Coverlay | Giallo |
Numero di Coverlay | 2 |
Spessore di Coverlay | 25 um |
Rinforzo | FR-4 0.8mm |
Tipo di inchiostro del Silkscreen | N/A |
Fornitore del Silkscreen | N/A |
Colore del Silkscreen | N/A |
Numero del Silkscreen | N/A |
Minimo via (millimetri) | 0,3 |
Traccia minima (mil) | 5,90 |
Gap minimo (mil) | 11,8 |
Finitura superficia | Oro di immersione |
RoHS ha richiesto | Sì |
Famability | 94-V0 |
Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
Funzione | Prova elettrica del passaggio di 100% |
Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Tipo di materiale illustrativo da fornire | archivio del email, Gerber RS-274-X, PCBDOC ecc |
Area di servizio | Universalmente, globalmente. |
Caratteristiche e benefici
Flessibilità eccellente;
Riduzione del volume;
Perdita di peso;
Consistenza dell'assemblea;
Affidabilità aumentata;
Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
Consegna in tempo con il tasso di su tempo consegna più superiore di 98%;
Gruppo con passione, disciplina, responsabilità ed onestà;
Nessuna quantità di ordine minimo. 1 pezzo è disponibile;
Applicazioni
Cavo piano flessibile, bordo molle industriale del regolatore di temperatura di controllo, regolatore dell'attrezzatura medica, bordo della flessione di navigazione di GPS dell'automobile, bordo della flessione della tastiera della compressa, lampadina dell'esposizione
1,5 singola impedenza conclusa (della linea), impedenza differenziale
Definizione dell'impedenza caratteristica
A certa frequenza, riguardante uno strato di riferimento, la resistenza dei suoi segnali ad alta frequenza o le onde elettromagnetiche nel corso della trasmissione è chiamata l'impedenza caratteristica, che è la somma di vettore dell'impedenza elettrica, la reattanza induttiva, la resistenza di capacità.
La classificazione dell'impedenza caratteristica
L'impedenza caratteristica comune è divisa in: (1) singola impedenza conclusa (della linea); (2) impedenza differenziale e (3) impedenza complanare, ecc.
La singola impedenza conclusa si riferisce all'impedenza misurata di singolo segnale. L'impedenza differenziale si riferisce all'impedenza misurata fra le due linee di trasmissione con la larghezza ed il gioco equivalenti nell'azionamento differenziale. L'impedenza complanare si riferisce all'impedenza misurata quando il segnale sta trasmettendo fra la sua terra circostante/VCC (lo spazio fra il segnale a terra/VCC da entrambi i lati è uguale).
Lo stato determinante richiesto per controllo di impedenza
Quando il segnale è trasmesso nel conduttore del PWB, se la lunghezza del conduttore è vicina al 1/7 della lunghezza d'onda del segnale, quindi il conduttore attualmente si trasforma in in una linea di trasmissione del segnale, le altre linee di trasmissione generali del segnale è richiesto per essere fatto con controllo dell'impedenza. Se è richiesto per controllare l'impedenza nella produzione del PWB è basata sul requisito del cliente, se il cliente richiede che una determinata linea larghezza debba essere fatta con controllo dell'impedenza, è tenuto per controllare l'impedenza della linea larghezza nella produzione. Tre elementi di base dell'adattamento di impedenza sono l'impedenza dell'uscita (le parti attive originali), l'impedenza caratteristica (segnale), l'impedenza dell'input (parti passive) (bordo del PWB)
La più impedenza ha controllato il circuito flessibile (FPC)
