Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Polyimide | Conteggio di strato: | 4 strati |
|---|---|---|---|
| Spessore del PWB: | 0.25mm | Dimensione del PWB: | 50,22 x 122.17mm |
| Coverlay: | giallo | Silkscreen: | bianco |
| Peso di rame: | 70µm | Finitura superficia: | Oro di immersione |
| Evidenziare: | Rinforzo del Polyimide PWB della flessione di 4 strati,Rame di 2 Oz PWB della flessione di 4 strati,PWB del rame di Oz del rinforzo 2 del Polyimide |
||

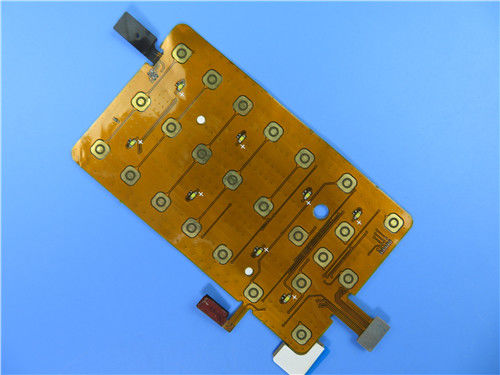

un PWB flessibile di 4 strati sviluppato sul Polyimide con un rame da 2 once e l'oro di immersione più le tastiere per i dispositivi mobili
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile di 4 strati per l'applicazione del contatore elettronico. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide si applica sul divisorio d'inserimento.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 50,22 x 122.17mm |
| Numero degli strati | 4 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.25mm |
| Materiale del bordo | Poyimide 25µm |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | µm ≥20 |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 70 |
| Colore di Coverlay | Giallo |
| Numero di Coverlay | 1 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | Polyimide |
| Spessore del rinforzo | 0.2mm |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 1 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | 3M 90℃ non che non sbuccia dopo il minuto una prova di 3 volte |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
Optionality materiale
Basso costo
Continuità di elaborazione
Metodo di spedizione differenziato
Tasso ammissibile dei prodotti di prima produzione: >95%
Applicazioni
Modulo LCD, bordo della flessione dell'antenna del telefono cellulare, bordo molle del lettore di schede del consumatore
Componenti di un circuito flessibile
Un circuito flessibile consiste della stagnola di rame, substrate+ dielettrico coverlay ed adesivo.
La stagnola di rame è disponibile in due tipi differenti di rami: Rame di ED e rame del RA.
Il rame di ED è (ED) una stagnola di rame elettrotipia-depositata prodotta come la stagnola di rame usata per i circuiti stampato rigidi. Ciò inoltre significa che il rame «è trattato», cioè, ha una superficie leggermente ruvida da un lato, che assicura una migliore adesione quando la stagnola di rame è legata al materiale di base.
Il rame del RA è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e fuso nei lingotti. I lingotti sono primo laminato a caldo ad una determinata dimensione e macinati su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino ad ottenere lo spessore desiderato.
La stagnola di rame è disponibile di spessore di μm 12, 18, 35 e 70.
Più il terreno comunale disponibile per il substrato dielettrico e coverlay è film del polyimide. Questo materiale può anche essere usato come coverlay. Il Polyimide è più adatto per i circuiti flessibili a causa delle sue caratteristiche come dichiarato qui sotto:
La resistenza ad alta temperatura concede saldare le operazioni senza danneggiare i circuiti flessibili
Proprietà elettriche molto buone
Buona resistenza chimica
Il Polyimide è disponibile di spessori di μm 12,5, 20, 25 e 50.
I laminati bassi per i circuiti stampato rigidi sono stagnole di rame laminate insieme ai materiali di base, la venuta adesiva dal materiale del prepreg durante la laminazione. Il contrario a questo è il circuito flessibile in cui la laminazione della stagnola di rame al materiale del film è raggiunta per mezzo di un sistema adesivo. È necessario da distinguere fra due sistemi principali di adesivo, vale a dire adesivi termoplastici e thermoset. La scelta è dettata parzialmente dall'elaborazione e parzialmente dall'applicazione del circuito flessibile finito.
