Si raddoppia il bordo flessibile del PWB di strato 0.25mm con il rinforzo del Polyimide

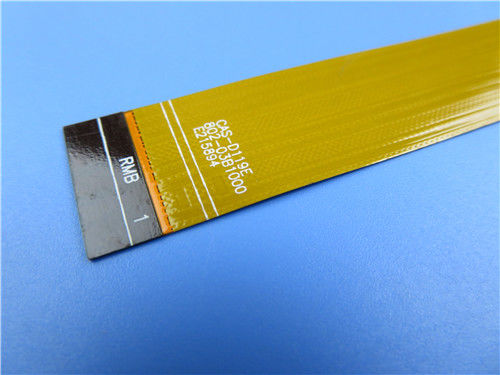

Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener
Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener

Grande immagine :  Si raddoppia il bordo flessibile del PWB di strato 0.25mm con il rinforzo del Polyimide

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-285.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: Polyimide Conteggio di strato: 2 strati
Spessore del PWB: 0.25mm Dimensione del PWB: 130,18 x 20.5mm
Coverlay: giallo Silkscreen: bianco
Peso di rame: 1OZ Finitura superficia: Oro di immersione
Evidenziare:

Bordo flessibile del PWB di strato doppio

,

bordo flessibile del PWB di 0.25mm

,

PWB doppio di strato di 0.25mm

Circuito stampato flessibile di strato doppio sul Polyimide con la maschera gialla e sul rinforzo di pi per il commutatore di sottili pellicole

(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di circuito stampato flessibile per l'applicazione di Access controllato. È i 2 strati FPC a 0.25mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide si applica sul divisorio d'inserimento.

Parametro e scheda di dati

Dimensione del PWB flessibile 130,18 x 20.5mm
Numero degli strati 2
Tipo del bordo PWB flessibile
Spessore del bordo 0.25mm
Materiale del bordo Μm del Polyimide 50
Fornitore materiale del bordo ITEQ
Valore di Tg del materiale del bordo 60℃
Spessore del Cu di PTH µm ≥20
Thicknes interni del Cu di Iayer N/A
Spessore di superficie del Cu µm 35
Colore di Coverlay Giallo
Numero di Coverlay 2
Spessore di Coverlay µm 35
Materiale del rinforzo Polyimide
Spessore del rinforzo 0.2mm
Tipo di inchiostro del Silkscreen IJR-4000 MW300
Fornitore del Silkscreen TAIYO
Colore del Silkscreen Bianco
Numero del Silkscreen 1
Pelatura della prova di Coverlay Nessun peelable
Adesione di leggenda 3M 90℃ non che non sbuccia dopo il minuto una prova di 3 volte
Finitura superficia Oro di immersione
Spessore di nichel/di oro Au: 0.03µm (minuto); Ni 2-4µm
RoHS ha richiesto
Famability 94-V0
Prova dello shock termico Passaggio, -25℃±125℃, 1000 cicli.
Stress termico Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione Prova elettrica del passaggio di 100%
Esecuzione Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

Si raddoppia il bordo flessibile del PWB di strato 0.25mm con il rinforzo del Polyimide 0

Si raddoppia il bordo flessibile del PWB di strato 0.25mm con il rinforzo del Polyimide 1

Caratteristiche e benefici

Flessibilità eccellente

Riduzione del volume

Perdita di peso

Consistenza dell'assemblea

Affidabilità aumentata

L'estremità può essere intero saldata

Basso costo

Continuità di elaborazione

L'ordine della piccola quantità è accettato

La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione.

Applicazioni

Commutatore di sottili pellicole, bordo della flessione del modulo del telefono cellulare del bordo della flessione del modulo del telefono cellulare

Breve introduzione di FPC

Il circuito stampato flessibile (FPC) si riferisce a come «bordo molle». Nell'industria, FPC è un circuito stampato fatto del substrato d'isolamento flessibile (film di poliestere o pricipalmente del polyimide), che presenta molti vantaggi che i circuiti stampato rigidi non hanno. Per esempio, può essere piegato liberamente, arrotolato, piegato. Il volume di prodotti elettronici può notevolmente essere ridotto usando FPC, che è adatto a sviluppo dei prodotti elettronici in direzione di alta densità, di miniaturizzazione e di alta affidabilità. Di conseguenza, FPC è stato ampiamente usato in aerospaziale, militari, comunicazione su mezzi mobili, computer portatile, unità periferiche di computer, PDA, macchina fotografica digitale ed altri campi o prodotti.

FPC inoltre presenta i vantaggi di buona dissipazione di calore, del solderability, del montaggio facile e del basso costo.

Il circuito stampato flessibile ha uno strato, due strati e bordo a più strati. Il materiale di base è laminato placcato del polyimide. Questo genere di materiale ha l'alta resistenza al calore e buona stabilità dimensionale. È il prodotto finito con la pressatura con il film ricoprente che ha sia la protezione meccanica che buon isolamento elettrico. I conduttori di superficie ed interni dei circuiti stampato su due lati ed a più strati sono metallizzati per realizzare il collegamento elettrico degli strati interni ed esterni.

La funzione del circuito flessibile può essere divisa in quattro generi, vale a dire, conduca la linea, il circuito stampato, il connettore ed il sistema integrato multifunzionale, che coprono il sistema ausiliario dell'unità periferica di computer, del computer, l'elettrodomestico del consumatore e l'automobile, ecc.

Si raddoppia il bordo flessibile del PWB di strato 0.25mm con il rinforzo del Polyimide 2Si raddoppia il bordo flessibile del PWB di strato 0.25mm con il rinforzo del Polyimide 3
