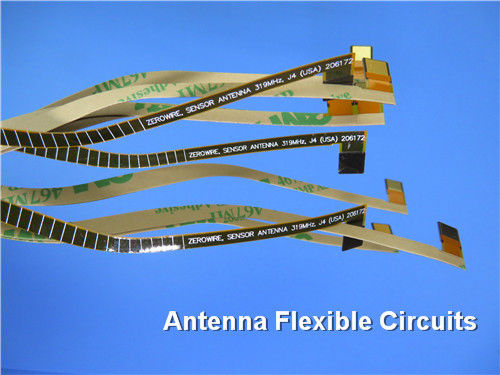

Bordo flessibile del PWB del Polyimide 0.5mil con Coverlay giallo

Le storie misteriose del circuito stampato flessibile

Nella progettazione del bordo di FPC, il tipo e la struttura di materiale sono molto importanti. Pricipalmente determina la flessibilità, le caratteristiche elettriche e le altri proprietà meccaniche, ecc. che svolge un ruolo importante nel prezzo del bordo flessibile. Dobbiamo specificare tutti i materiali negli schizzi. Per una migliore spiegazione, è suggerito per usare una rappresentazione schematica a sezione trasversale per esprimere la struttura laminare.

Di dielettrici e del il film rivestiti di rame flessibili dei dielettrici con adesivo che gli usi di una fabbrica di FPC si conformeranno ai regolamenti di IPC-MF-150, IPC-FC-231 e IPC-FC-232 o IPC-FC-241 e IPC-FC- 232. Queste norme di IPC classificano tutti i materiali secondo le loro caratteristiche naturali. I seguenti punti devono essere considerati per selezionare il materiale adatto a partire dai vari materiali:

1. Proprietà sensibili dell'umidità

2. Proprietà ignifughe

3. Proprietà elettriche

4. Proprietà meccaniche

5. Caratteristiche termiche di impatto

I progettisti e le fabbriche di FPC devono scegliere i materiali basati su costo, sulla prestazione e sul manufacturability.

1. Dielettrici

I materiali di base hanno usato per un FPC sono differenti secondo i requisiti differenti. Può essere considerato completamente dagli aspetti delle occasioni ed i costi dell'applicazione, ecc. Il comunemente usati sono polyimide (polyimide, compreso adesivo e non adesivo) e poliestere.

1,1 Polyimide

Il Polyimide (pi) è il materiale isolante termoindurente più comunemente usato nell'elaborazione flessibile del circuito. La gamma di spessore del materiale è generalmente 12,5 µm (0.5mil) e 125 µm (5mil). I produttori parziali possono fornire lo spessore di 7mil, le specifiche comunemente usate sono 25µm (1mil) e 12.5µm (0.5mil). Il film del Polyimide ha proprietà eccellente della flessibilità, la buona stabilità dimensionale, può lavorare in una vasta gamma di temperatura. Inoltre, è un materiale ignifugo con la prestazione eccezionale di resistenza che salda la temperatura, senza alcuna perdita di sue proprietà elettriche nella circostanza di saldatura.

1,2 poliestere

Il poliestere è fatto di polietilene tereftalato (ANIMALE DOMESTICO abbreviato). Si applica generalmente al bordo flessibile con la gamma di spessore di 25μm (1mil) ~ 125μm (5mil). Ha la stesse flessibilità eccellente e proprietà elettriche con il polyimide. Tuttavia, è leggermente meno dimensionale-stabile che il polyimide durante il processo di fabbricazione. Inoltre, la sua resistenza allo strappo è inoltre peggio ed è più sensibile alla temperatura di saldatura.

2. Conduttore

La scelta dei materiali del conduttore per il circuito flessibile dipende pricipalmente dalle proprietà materiali nelle circostanze specifiche dell'applicazione. Particolarmente nell'uso dinamico, il circuito flessibile è piegato costantemente o allungato, che richiede un materiale sottile con vita di affaticamento lunga. I conduttori flessibili del circuito sono solitamente stagnola di rame, lega di nichel di rame e rivestimenti conduttivi, ecc.

2,1 stagnola di rame

Il materiale del conduttore più comunemente usato e più economico nel bordo molle di FPC è stagnola di rame. La stagnola di rame pricipalmente è divisa nella stagnola di rame elettrotipia-depositata (rame di ED) e rotolare-ha temprato la stagnola di rame (rame del RA). La stagnola di rame elettrolitica è costituita dalla placcatura elettrolitica. Lo stato cristallino delle particelle di rame è colonna verticale, è facile da formare la linea verticale il bordo quando incide, che è utile alla produzione del circuito fine; ma poichè la struttura colonnare è a frattura incline, è facile da fratturare quando piega frequentemente.

la stagnola di rame Rotolare-temprata è la stagnola di rame più ampiamente usata nella fabbricazione flessibile del bordo. La sua cristallizzazione di rame delle particelle è in una struttura assiale orizzontale, che è più adatta a piegamento ripetuto che il rame di ED. Ma poichè la superficie di rame rotolato è relativamente regolare, il trattamento speciale è richiesto dal lato adesivo.

2,2 altri conduttori

Oltre a stagnola di rame, altri materiali del conduttore dei circuiti flessibili sono inoltre leghe di nichel di rame (quale costantana) e rivestimenti conduttivi. Il rivestimento conduttivo è un genere di pasta fatto dell'adesivo misto conduttivo del polimero del materiale (quali argento, carbonio, ecc.) (quale resina). Il rivestimento conduttivo è stampato sulla superficie del dielettrico e poi è coperto. Per esempio, la pasta d'argento, se la copertura di isolamento è buona, la sua conducibilità è inoltre molto buona. Rispetto a stagnola di rame, il rivestimento conduttivo ha la prestazione elettrica più bassa e più alto coefficiente dell'impedenza, in modo da non è adatto da essere utilizzato come conduttore in alcune applicazioni flessibili.

3.Adhesive

È inoltre importante scegliere l'adesivo adeguato per legare il conduttore ed il dielettrico nella progettazione del bordo flessibile. Deve assicurare che non ci sia guasto adesivo o rovesciamento eccessivamente adesivo nell'elaborazione di FPC. Gli adesivi comunemente usati per i bordi flessibili sono acido crylic (acrilico), l'epossidico modificato, Butyrals fenolico, rinforzano l'adesivo adesivo e sensibile alla pressione ecc.

3,1 acrilico acrilico e modificato

Gli adesivi acrilici e gli adesivi acrilici modificati sono materiali termoindurenti. Lo spessore materiale è generalmente 12.5μm (0.5mil) a 100μm (4mil), il comunemente usato è 0.5mil e 1mil. È ampiamente usato nelle applicazioni della flessibilità ad alta temperatura (quale il requisito dell'operazione di saldatura della cavo-latta) non assicurare guasto adesivo o la vescica in queste applicazioni. Inoltre ha proprietà eccellenti della resistenza chimica che possono resistere agli effetti dei prodotti chimici e dei solventi durante l'elaborazione. A differenza degli acrilici tradizionali, l'acrilico modificato ha alcune proprietà simili a quelle della materia termoplastica. Usa il metodo di accoppiamento laterale locale per migliorare il materiale. Quando la temperatura è maggior della sua temperatura di transizione vetrosa (Tg), l'adesivo attaccherà al di rame o dielettrico. L'adesivo può essere ri-legato come necessario dovuto la struttura di coppia laterale locale.

3,2 ha modificato gli adesivi a resina epossidica

L'adesivo a resina epossidica modificato ha coefficiente basso di espansione termica, si applica spesso al bordo flessibile a più strati o al bordo della rigido-flessione. L'epossidico è un materiale termoindurente, in cui altri polimeri si aggiungono per migliorare la flessibilità dell'adesivo dell'epossiresina. L'adesivo a resina epossidica modificato ha proprietà eccellente del coefficiente di espansione dell'asse di Z, della forza elevata di adesione, del tasso di assorbimento della bassa umidità e della resistenza alle caratteristiche della reazione chimica.

3,3 adesivi fenolici del Butyral

Butyrals fenolico, come le resine epossidiche, inoltre ha proprietà termoindurenti. Inoltre, le sue proprietà flessibili sono migliorate, che è più adatto ad applicazioni flessibili dinamiche. Tuttavia, non può legare il dielettrico del polyimide e l'adesivo a resina epossidica.

3,4 rinforzi gli adesivi

Rinforzi gli adesivi è costituito dall'iniezione della resina del polyimide o dell'epossidico nella fibra di vetro. È la più comunemente usata per legame dello strato intermedio del bordo a più strati della rigido-flessione o di FPC.

Vetro di fibra iniettato con epossidico, anche conosciuto come prepreg, può essere utilizzato come adesivo o come film basso nel bordo della rigido-flessione. Differisce dall'acrilico modificato in quanto che migliora significativamente la stabilità di Z-asse in FPCs a più strati a causa del suo coefficiente basso di espansione termica (CTE) e di alta temperatura di transizione vetrosa (Tg).

Il vetro di fibra iniettato con la resina del polyimide ulteriormente ha aumentato la stabilità di Z-asse dei fori metallizzati del bordo della rigido-flessione. I suoi CTE e Tg sono migliori di quello iniettato con epossidico. Ma è più costoso ed ha un ciclo di vita di scarsità.

3,5 adesivo sensibile alla pressione

Gli adesivi sensibili alla pressione (PSA) possono essere l'adesivo più facile e più economico nell'elaborazione di FPC. Mentre il suo nome implica, gli adesivi sensibili alla pressione non hanno bisogno dei processi speciali della laminazione e possono essere incollati manualmente alla superficie dielettrica. A causa della sua sensibilità alla temperatura ed ai vari prodotti chimici, in modo da di non può essere usato per incollare la stagnola dielettrica e di rame. Di conseguenza, lo scopo principale dell'adesivo sensibile alla pressione è di legare il rinforzo o di attaccare il bordo rigido al bordo della flessione.

laminati 4.Non-adhesive

Con lo sviluppo di FPC ad alta densità, i requisiti dell'affidabilità e la stabilità dimensionale inoltre stanno ottenendo su e più alto. Alcuni fornitori materiali principali, quali Shengyi, ecc., hanno fornito un materiale chiamato laminati non adesivi. I laminati non adesivi hanno risolto le edizioni in relazione con l'adesivo (come è incline hanno spessore irregolare degli adesivi adesivi e in eccesso, ecc. nella laminazione) nel processo di produzione e lo spessore è più sottile.

strato 5.Cover

Lo strato della copertura è generalmente un corpo della laminazione del film e dell'adesivo dielettrici, o un rivestimento del dielettrico flessibile. Il film o il rivestimento del materiale coibente può facoltativamente applicarsi alla superficie di FPC per proteggere da inquinamento, l'umidità, graffi ecc. Gli strati protettivi comuni sono maschera del film e della lega per saldatura della copertura.

5,1 film della copertura

Il film della copertura è un corpo della laminazione del film e dell'adesivo dielettrici. L'adesivo che usa è lo stesso come precedentemente descritto, con lo spessore di generalmente 25μm. Naturalmente, c'è inoltre materiale non adesivo del film della copertura. Il film dielettrico è lo stesso con il dielettrico del materiale di base, là è pricipalmente i seguenti due tipi:

A. Polyimide

La gamma di spessore di dielettrico è generalmente 25μm, 50μm ~ 125μm. Le sue caratteristiche è le stesse di quelle descritte in dielettrico basso, che sono pricipalmente la buona flessibilità, la resistenza ad alta temperatura

B. Polyester

La gamma di spessore di dielettrico è generalmente 25μm/50μm/75μm. Le sue caratteristiche è le stesse come quelle descritte in dielettrico basso, che sono la flessibilità relativa e curvatura pricipalmente economiche e buone, mentre resistenza ad alta temperatura difficile.

5,2 inchiostro della maschera della lega per saldatura

In alcune applicazioni specifiche, il circuito flessibile può usare l'inchiostro come la protezione, strato della maschera della lega per saldatura dell'isolamento del conduttore, appena come il bordo rigido ordinario del PWB. Ci sono vari colori di inchiostro, adatti a molti ambienti di applicazione. Per esempio, il bordo flessibile collegato alla macchina fotografica usa l'inchiostro nero per evitare le riflessioni. Inoltre, il prezzo di inchiostro è economico, il modo di stampa può essere usato per l'elaborazione, costo complessivo è molto basso. Ma la sua flessibilità è peggiore del film della copertura.

5,3 la differenza dell'inchiostro della maschera del film e della lega per saldatura della copertura

a. I vantaggi del film della copertura: buona prestazione di piegamento; spessore più spesso, alta protezione, forza d'isolamento.

Svantaggi: il film della copertura con la copertura adesiva rovescerà fuori gli adesivi una volta laminato, inadatto per i piccoli cuscinetti. L'apertura della finestra sul cuscinetto della maschera della lega per saldatura sta usando generalmente i modi di perforazione; per la realizzazione degli angoli retti e dell'apertura quadrata sul cuscinetto della maschera della lega per saldatura, deve usare la muffa di perforazione o il taglio del laser, che sono più difficili ed il costo complessivo è più costoso.

b. Vantaggi degli inchiostri della maschera della lega per saldatura: spessore, adatti sottili ad applicazioni dei requisiti sottili e flessibili; vari colori; L'elaborazione è semplice per mezzo di stampa. Non c'è problema di eccessivo adesivo, che è adatto a cuscinetto di spaziatura fine. Il costo complessivo è economico (1/4 del film della copertura di pi o più di meno).

Svantaggi: la forza d'isolamento non è alta quanto il film della copertura di pi perché è relativamente più sottile. La prestazione di piegamento è povera, che è generalmente di meno di 10.000 volte, in modo da è meno adatto ad occasioni di alti requisiti dinamici.

Specificazione del Polyimide e dell'adesivo standard (Shengyi)

Specifiche	Spessore di film di pi (um)	Spessore adesivo (um)
SF302C 0515	12,5	15
SF302C 0520	12,5	20
SF302C 0525	12,5	25
SF302C 1025	25	25
SF302C 1030	25	30

6.Stiffener

In molte applicazioni dove ci sono componenti saldate, i bordi flessibili richiedono i rinforzi esterni (rinforzo, anche conosciuto come il bordo rinforzante) per supporto esterno. I materiali del rinforzo sono pi o film di poliestere, la fibra di vetro, i polimeri, la stagnola d'acciaio, spessore di alluminio ecc.

6,1 pi o poliestere

I pi ed i film di poliestere sono materiali comunemente usati del rinforzo per il circuito flessibile. Lo spessore comunemente usato è 125μm (5mil), una certa durezza può essere ottenuto.

6,2 fibre di vetro

Fibre di vetro (quale FR-4), che sono inoltre materiali comunemente usati per i rinforzi. Il rinforzo di vetro di fibra ha un'più alta durezza che quello del pi o del poliestere, usato dove i requisiti del cablaggio è più alti. La gamma di spessore è in genere 125μm (5mil) a 3.175mm (125mils). Tuttavia, la sua elaborazione è relativamente difficile che il pi e non può essere un materiale di condizione per le fabbriche di qualche FPC.

6,3 polimero

Il polimero, quali plastica, ecc. inoltre è usato come rinforzi.

Il suo assorbimento di acqua è basso, con la resistenza ad alta pressione ed ad alta temperatura.

6,4 stagnola d'acciaio, spessore di alluminio

La durezza di sostegno di stagnola d'acciaio, spessore di alluminio è alta, il calore può anche essere dissipata. La durezza o la dissipazione di calore nella progettazione è il principale preoccupazione.
