L'impedenza ha controllato il PWB 12 strati dell'alto di Tg del circuito HDI bordo a più strati stampato del PWB su 2.0mm FR-4

Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4
Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4 Impedance Controlled PCB 12 Layers High Tg Printed Circuit Board HDI Multilayer PCB Board On 2.0mm FR-4

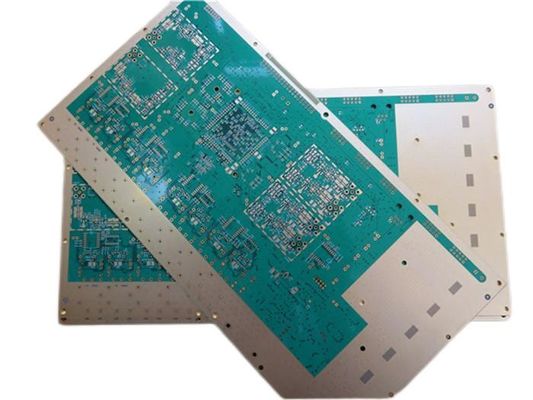

Grande immagine :  L'impedenza ha controllato il PWB 12 strati dell'alto di Tg del circuito HDI bordo a più strati stampato del PWB su 2.0mm FR-4

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-476.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: Fr-4 Conteggio di strato: 12 strati
Spessore del PWB: 2.0mm ±10% Dimensione del PWB: 257 x 171.5mm=1PCS=1design
Maschera della lega per saldatura: Verde Silkscreen: Bianco
Peso di rame: 1oz Finitura superficia: Oro di immersione
Evidenziare:

L'impedenza ha controllato un PWB di 12 strati

,

Materiale FR4 un PWB di 12 strati

,

2.0mm via nel PWB del cuscinetto



L'impedenza ha controllato il PWB 12 strati dell'alto di Tg del circuito HDI bordo a più strati stampato del PWB su 2.0mm FR-4

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



1,1 descrizione generale

Ciò è un tipo di PWB controllato dell'impedenza sviluppato su materiale FR-4 con il Tg 175°C per l'applicazione della trasmissione del segnale. È un bordo di 12 strati con spesso 2,0 millimetri. Contiene i vias di 2+N+2 HDI (vedi l'accatastamento & i vias). I silkscreens bianchi (Taiyo) sono sulla maschera verde della lega per saldatura (Taiyo) e sull'oro di immersione sui cuscinetti. Sia l'impedenza della traccia del segnale che l'impedenza di paia di differenziale sono controllate sugli strati. Vedi il disegno qui sotto. Il materiale di base proviene da ITEQ. L'intero pannello sta fornendo con singolo su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 bordi sono imballati per la spedizione.



Segnale Trace Impedance Control

Trace Layer Trace Width (mil) Trace Impedance (ohm) Precisione Strato di riferimento
Strato superiore 4 50 ±10% Mezzo strato 1
L03, Mezzo strato 2 4 50 ±10% Mezzo strato 1
L10, Mezzo strato 9 4 50 ±10% Mezzo strato 7, Mezzo strato 10
Strato inferiore 4 50 ±10% Mezzo strato 10



Il differenziale accoppia il controllo dell'impedenza

Strato Trace Width/spazio (mil) Trace Impedance (ohm) Precisione Frequenza (megahertz)
Strato superiore 3.1 / 5,5 100 ±10% Mezzo strato 1
Strato superiore 4.0 / 5,1 90 ±10% Mezzo strato 1
L03, Mezzo strato 2 3.1 / 5,9 100 ±10% Mezzo strato 1, Mezzo strato 4
L06, Mezzo strato 5 4.0 / 7,4 100 ±10% Mezzo strato 4, Mezzo strato 6
L06, Mezzo strato 5 4.0 / 4,7 90 ±10% Mezzo strato 4, Mezzo strato 6
L07, Mezzo strato 6 4.0 / 7,4 100 ±10% Mezzo strato 5, Mezzo strato 7
L07, Mezzo strato 6 4.0 / 4,7 90 ±10% Mezzo strato 5, Mezzo strato 7
L10, Mezzo strato 9 3.1 / 5,9 100 ±10% Mezzo strato 7, Mezzo strato 10
Strato inferiore 4.0 / 5,5 100 ±10% Mezzo strato 10
Strato inferiore 4.0 / 5,1 90 ±10% Mezzo strato 10



1,2 caratteristiche e benefici

Assemblee senza piombo con una temperatura massima di riflusso di 260℃.

Tempo di immagazzinaggio di lunga durata (può essere immagazzinato per più di 1 anno nella borsa di vuoto)

Ha migliorato la velocità della trasmissione del segnale

Fabbricazione del PWB sulle specifiche richieste.

Consegna di tempo d'inserimento e rapida

L'UL ha riconosciuto e RoHS Direttiva-compiacente

Capacità del PWB del prototipo



L'impedenza ha controllato il PWB 12 strati dell'alto di Tg del circuito HDI bordo a più strati stampato del PWB su 2.0mm FR-4 0



1,3 applicazioni

Caricabatteria solare

Ricevitore di GPS

Antenna dei Wi Fi

Router senza fili di USB

Sistemi di telefono



1,4 parametro e scheda di dati

DIMENSIONE DEL PWB 257 x 171.5mm=1PCS=1design
TIPO DEL BORDO PWB a più strati
Numero degli strati 12 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- 17um SUPERIORE (1oz) +plate 25um
130 um prepreg 1080 x 2
rame ------- L02 32um (1oz)
150um il centro FR-4
rame ------- L03 18um (0.5oz)
130 um prepreg 1080 x 2
rame ------- L04 18um (0.5oz)
150um il centro FR-4
rame ------- L05 18um (0.5oz)
130 um prepreg 1080 x 2
rame ------- L06 18um (0.5oz)
813um il centro FR-4
rame ------- L07 18um (0.5oz)
130 um prepreg 1080 x 2
rame ------- L08 18um (0.5oz)
150um il centro FR-4
rame ------- L09 18um (0.5oz)
130 um prepreg 1080 x 2
rame ------- L10 18um (0.5oz)
150um il centro FR-4
rame ------- L11 35um (1oz)
130 um prepreg 1080 x 2
rame ------- BOT 17um (0.5oz) +plate 25um
TECNOLOGIA
Traccia e spazio minimi: mil 4 mil/4
Fori minimi/massimi: 0,25 millimetri/3,0 millimetri
Numero dei fori differenti: 26
Numero dei luoghi di perforazione: 4013
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza Singola impedenza del segnale ed impedenza differenziale di paia
MATERIALE DEL BORDO
In vetro epossidico: FR-4, ITEQ IT-180, Tg>175℃, er<5>
Esterno finale della stagnola: 1oz
Stagnola finale interna: 1oz
Altezza finale del PWB: 2.0mm ±10%
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione (ENIG) (2 nichel del µ del µ» oltre 100»)
Saldi la maschera per applicarsi a: Alto e basso, minimo 12micon.
Colore della maschera della lega per saldatura: Il verde, PSR-2000GT600D, Taiyo ha fornito.
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente CIMA
Colore della leggenda componente Bianco, IJR-4000 MW300, Taiyo Supplied.
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA Foro metallizzato (PTH), via tented. Vin in cuscinetto nell'ambito del pacchetto di BGA
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



L'impedenza ha controllato il PWB 12 strati dell'alto di Tg del circuito HDI bordo a più strati stampato del PWB su 2.0mm FR-4 1



1,5 PWB di impedenza e adattamento di impedenza



L'impedenza caratteristica del conduttore sul circuito stampato è un indicatore importante della progettazione di circuito, particolarmente nella progettazione del PWB del circuito ad alta frequenza. Se l'impedenza caratteristica del conduttore è coerente e corrispondere con l'impedenza caratteristica richiesta dal dispositivo o dal segnale deve essere presa in considerazione. Di conseguenza, questi due concetti nella progettazione dell'affidabilità di progettazione del PWB devono essere pagati l'attenzione.



Ci sarà varia trasmissione del segnale nel conduttore del circuito. Per aumentare il tasso di trasmissione, deve aumentare la sua frequenza. dovuto i fattori del circuito stesso quale incisione, lo spessore della pila, larghezza di pista ecc è differente, causerà i cambiamenti del valore dell'impedenza, con conseguente sua distorsione del segnale. Di conseguenza, il valore dell'impedenza del conduttore sul circuito ad alta velocità dovrebbe essere controllato all'interno di certa gamma, conosciuta come «il controllo dell'impedenza». I fattori che colpiscono l'impedenza dei collegamenti del PWB sono pricipalmente la larghezza della pista di rame, lo spessore della pista di rame, la costante dielettrica del dielettrico, lo spessore del dielettrico, lo spessore del cuscinetto, il percorso dello strato al suolo, i cavi intorno ai collegamenti, ecc. Così l'impedenza dei collegamenti sul bordo deve essere controllata nella progettazione del PWB per evitare la riflessione del segnale ed altre edizioni di integrità di segnale e di disturbo elettromagnetico il più distante possibile, per garantire la stabilità dell'uso reale del bordo del PWB. Potete riferirti alla formula empirica corrispondente per il metodo di calcolo di linea della microstriscia e di linea l'impedenza della striscia sul bordo del PWB.
