Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Materiale dielettrico di 2.0W/MK 75um | Conteggio di strato: | Doppio lato |
|---|---|---|---|
| Spessore del PWB: | 1.6mm ±0.16 | Dimensione del PWB: | 95 x 95mm=25PCS |
| Maschera della lega per saldatura: | Nero | Silkscreen: | Bianco |
| Peso di rame: | 1oz | Finitura superficia: | Livellamento di saldatura dell'aria calda (HASL), senza piombo |
| Evidenziare: | Bordo di alluminio del PWB di processo di SMT,Bordo di alluminio del PWB 5052 |
||

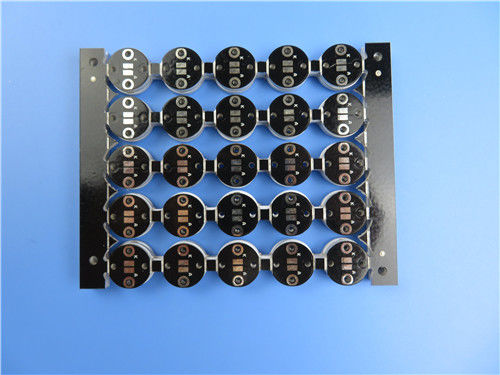

Alto bordo di alluminio del PWB di conducibilità termica con 2W/Mk per il Ignitor
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB di alluminio per l'applicazione del ignitor. È un bordo a un solo strato di MCPCB a 1,6 millimetri densamente con la conducibilità termica di 2 W/MK. Il piatto di alluminio proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. 25 pannelli sono imballati per la spedizione.
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 95 x 95mm=25PCS |
| TIPO DEL BORDO | PWB DELL'IMS |
| Numero degli strati | Doppio PWB parteggiato, PWB del centro del metallo |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- 35um (1oz) |
| Materiale dielettrico di 2.0W/MK 75um | |
| Base di alluminio 5052 | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 13mil/15mil |
| Fori minimi/massimi: | 5.5mm |
| Numero dei fori differenti: | 1 |
| Numero dei luoghi di perforazione: | 4 |
| Resistenza termica (°C/W) | ≤0.45 |
| Tensione di ripartizione (VCC) | 4000 |
| Controllo di impedenza | no |
| MATERIALE DEL BORDO | |
| Conducibilità termica | Materiale dielettrico di 2.0W/MK 75um |
| Esterno finale della stagnola: | 1oz |
| Stagnola finale interna: | 0oz |
| Altezza finale del PWB: | 1.6mm ±0.16 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm |
| Saldi la maschera per applicarsi a: | Cima. minimo di 12µm. |
| Colore della maschera della lega per saldatura: | Nero |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | CIMA |
| Colore della leggenda componente | Bianco |
| Produttore Name o logo: | secondo il requisito |
| VIA | no via |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" (0.15mm) |
| Placcatura del bordo: | 0,0030" (0.076mm) |
| Tolleranza del trapano: | 0,002" (0.05mm) |
| PROVA | Spedizione priore della prova elettrica di 100% |
| APPLICAZIONE: | Luce del LED, dell'acquisizione dei dati Inseguimento del veicolo Modulo di GSM Radiocomunicazione Sistema acustico portatile |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
Processo di SMT
La densità di potenza e l'affidabilità sono sono migliorato su 10%.
Prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità, prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione,
Ingegneri professionisti e con esperienza
Applicazioni
Illuminazione del centro commerciale
Attrezzatura elettronica di comunicazione
Regolatore elettronico
Illuminazione posteriore dell'automobile
Perché scelgaci?
Il PWB di Bicheng, un fornitore unico del circuito stampato basato a Shenzhen Cina serve i clienti mondiali poiché nasce nel 2003. A Bicheng, ogni serie di PWB passa con la prova elettrica, l'ispezione di AOI, la prova ad alta tensione, prova di controllo dell'impedenza, micro-sezione, prova di lega per saldatura-abilità, prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica ecc. di contaminazione. Infine è come un bello regalo da consegnare alle vostre mani.
Varietà di tecnologia del PWB per rispondere alle esigenze del mercato
Bordo di HDI
Bordo di rame pesante
Bordo materiale ibrido
Ciechi via il bordo
Bordo ad alta frequenza
Bordo di centro del metallo
Bordo dell'oro di immersione
Bordo a più strati
Bordo della superficie posteriore
Bordo del dito dell'oro
Prevendita completa di servizio di vendite, nella vendita e dopo la vendita.
Controllo rapido di CADCAM e citazione libera del PWB
Panelization gratuito del PWB
Capacità del PWB del prototipo
Capacità di produzione in volume
Campioni rapidi di ritorno
Prova gratuita del PWB
Imballaggio solido del cartone
