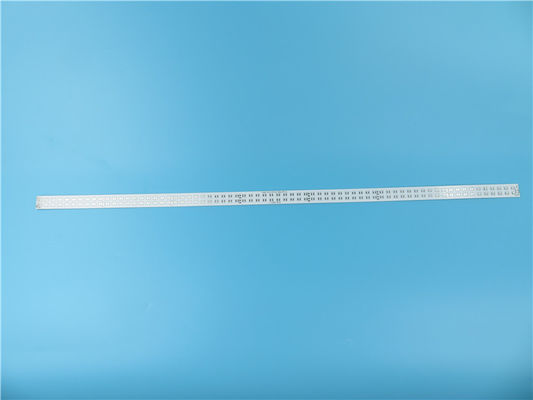

Metro di alluminio MCPCB della striscia 1 del PWB sviluppato su 1.0mm spesso con HASL senza piombo
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di PWB della striscia del LED sviluppato sul centro di alluminio con il dielettrico 1W/MK per l'illuminazione di applicazione di potenza LED. È di 1,4 metri di lunghezza con il silkscreen spesso e nero di 1.0mm sopra la maschera bianca della lega per saldatura e HASL sui cuscinetti. Il materiale di base è utilizzato dalla marca di ILM, intero bordo che fornisce 1 PWB su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
1420 x 16mm = 1PCS |
| TIPO DEL BORDO |
PWB di alluminio, PWB dell'IMS |
| Numero degli strati |
Singolo PWB parteggiato |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- 35um (1oz) |
| Materiale dielettrico 1W/MK |
| Alluminio 5052 |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
62,4 mil /-mil |
| Fori minimi/massimi: |
4,2 millimetri/4,2 millimetri |
| Numero dei fori differenti: |
1 |
| Numero dei luoghi di perforazione: |
21 |
| Resistenza termica (°C/W) |
≤0.45 |
| Tensione di ripartizione (VCC) |
4000 |
| Controllo di impedenza |
no |
| MATERIALE DEL BORDO |
|
| Conducibilità termica |
1W/MK materiale dielettrico, MCPCB |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
1,0 millimetri ±0.10 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Saldatura dell'aria calda |
| Saldi la maschera per applicarsi a: |
Cima. minimo di 12µm. |
| Colore della maschera della lega per saldatura: |
Bianco |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Nero |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
no via |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Caratteristiche e benefici
Sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica;
Prolunghi il tempo di impiego del prodotto;
Riduca il costo dell'hardware e dell'assemblea;
Riduca la temperatura di funzionamento dell'attrezzatura;
Metodo di spedizione differenziato;
Vasta gamma di fornitura del PWB;
L'UL ha riconosciuto e RoHS Direttiva-compiacente;
Capacità del PWB del prototipo;
Abbia capacità di produzione in volume.
Applicazioni
Amplificatore di potenza
Regolatore del motore
Radiatore
Lampada fluorescente
Le nostre capacità 2021 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Bordi di rame pesanti 10oz
Alto Tg, alto materiale di CTI
FR-4 ibrido e materiale ad alta frequenza
L'impedenza ha controllato il PWB
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati ai bordi di strati del rame 32+
PWB del centro del metallo (MCPCB)
Materiali del PWB – FR-4, Polyimide, Rogers & più
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
PWB di rf/PWB ad alta frequenza
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL ha certificato
I nostri servizi
Fuoco sui prototipi, piccoli lotti, produzione in volume
Il ritorno rapido, doppio ha parteggiato PWB disponibile 24 ore.
