L'alluminio pagina 520x420mm che il laser ha tagliato lo stampino di SMT per PLCC QFP 0402

Name: L'alluminio pagina 520x420mm che il laser ha tagliato lo stampino di SMT per PLCC QFP 0402
Brand: Bicheng
SKU: BIC-961.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.6 (132 reviews)

Aluminum Framed 520x420mm Laser Cut SMT Stencil For PLCC QFP 0402

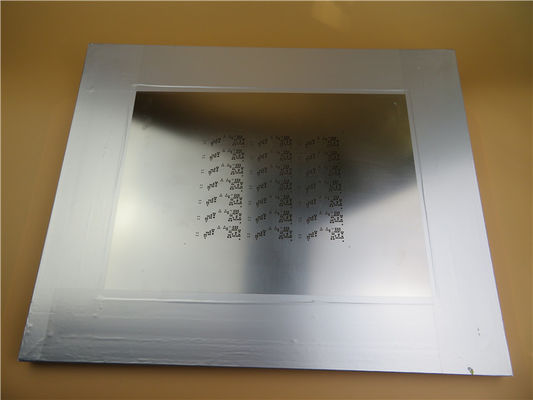

Grande immagine : L'alluminio pagina 520x420mm che il laser ha tagliato lo stampino di SMT per PLCC QFP 0402

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949
Numero di modello:	BIC-961.V1.0

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	USD9.99-99.99
Imballaggi particolari:	Vuoto bags+Cartons
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Materiale di base:

Spessore da acciaio inossidabile

Dimensione dello stampino:

520 x 420 millimetri =1 PCS

Spessore della stagnola:

0.12mm

Aspetto:

Incisione e lucidatura elettro

Evidenziare:

Il laser incorniciato di alluminio ha tagliato lo stampino di SMT

il laser di 520x420mm ha tagliato lo stampino di SMT

stampino di 520x420mm SMT

Stampino incorniciato di alluminio dello stampino del laser costruito su 520 x su 420mm con la stagnola di acciaio inossidabile di 0.12mm

1,1 descrizione generale

Ciò è un tipo di stampino di SMT del taglio del laser costruito sulla stagnola di acciaio inossidabile di 0.12mm con 420 la dimensione di millimetro x 520 millimetro x 20mm. Ha fabbricato per IPC 7525A facendo uso dei dati assicurati di Gerber, area del seccatoio che individua nel centro. 4 lati dei segni fiducal sono attraverso i fori da essere adatti a per la macchina di SMT. Ha imballato con il cartone di KK (scheda fissa) e solitamente 2 stampini sono imballati per la spedizione.

1,2 caratteristiche e benefici

Il file di dati è utilizzato direttamente per produrre e ridurre il tasso di errore;

L'accuratezza di posizione di apertura del modello di SMT è molto alta: l'intero errore trattato è μ m. del ≤ ±4;

L'apertura del modello di SMT ha figura geometrica, che è vantaggiosa alla stampa ed alla formazione della pasta della latta;

ISO9000 ha certificato la fabbrica fabbricante;

12 ore di citazione;

Termine d'esecuzione rapido: 1-2 giorni;

Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;

1,3 applicazione

Pacchetto di SMD quale PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 parametro e scheda di dati

Dimensione:	520 x 420 millimetri =1 PCS
Struttura	Stagnole dello stampino con la struttura di alluminio
Materiale di base	Spessore da acciaio inossidabile
Spessore della stagnola	0.12mm
Apertura configurata	Taglio del laser
Aspetto	Incisione e lucidatura elettro
Segno fiduciario	Attraverso il foro
Area di servizio:	Universalmente
Quantità di cuscinetti aperti:	761
Vantaggi:	a) Dimensione di alta precisione; b) buona forma sulla finestra; c) la parete del foro è più liscia.
Applicazione:	CSP, BGA, pacchetto di 0.5mm QFP ecc.

1,5 i fori di apertura progettano per lo stampino

Tipo componente	Passo	Larghezza di saldatura	Lunghezza di saldatura	Larghezza d'apertura	Lunghezza d'apertura	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
