Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Laminati ceramici dell'idrocarburo | Conteggio di strato: | PCB doppio strato, multistrato, ibrido |
|---|---|---|---|
| Spessore del PWB: | 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, latta ecc di immersione… | ||
| Evidenziare: | PWB superficie di finitura di RO4350B,PWB superficie di finitura di HASL,PWB superficie di finitura 60.7mil |
||

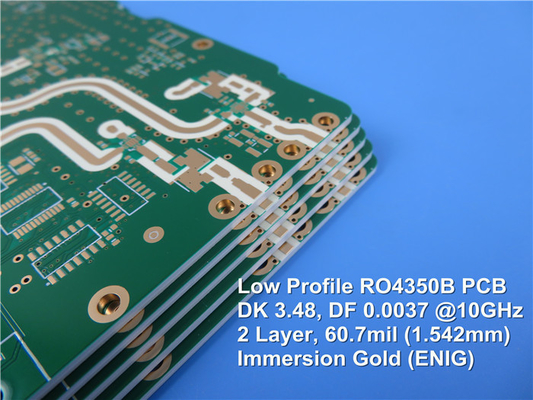

DoppioLayer Rogers PCB Costruito su60.7mil RO4350bFoglio trattato inverso LoProCon ENIGperHghSpisciatoBackAerei
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
I laminati Rogers 4350 LoPro utilizzano una tecnologia proprietaria di Rogers che consente al foglio trattato in senso inverso di legarsi al dielettrico standard Rogers 4350.Ciò si traduce in un laminato con bassa perdita del conduttore per una migliore perdita di inserzione e integrità del segnale, pur mantenendo tutti gli altri attributi desiderabili del sistema laminato standard RO4350B.
Caratteristiche e vantaggi:
I materiali RO4350B sono laminati di idrocarburi/ceramica rinforzati con lamina trattata inversa a profilo molto basso.
1. Minore perdita di inserzione
2. PIM basso
3. Maggiore integrità del segnale
4. Elevata densità del circuito
Basso coefficiente di dilatazione termica dell'asse Z
1. Capacità della scheda multistrato
2. Flessibilità progettuale
Processo senza piombo compatibile
1. Elaborazione ad alta temperatura
2. Soddisfa le preoccupazioni ambientali
Resistente al CAF
La nostra capacità PCB (RO4350bLoPro)
| La nostra capacità PCB (RO4350B LoPro) | |
| Materiale PCB: | Laminati ceramici idrocarburici |
| Designazione: | RO4350B LoPro |
| Costante dielettrica: | 3,48 ± 0,05 |
| Numero di strati: | PCB doppio strato, multistrato, ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 10,7 mil (0,272 mm), 14 mil (0,356 mm), 17,3 mil (0,439 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, OSP, stagno per immersione ecc. |
Alcune applicazioni tipiche:
1. Applicazioni digitali come server, router e backplane ad alta velocità
2. Antenne per stazioni base cellulari e amplificatori di potenza
3. LNB per satelliti a trasmissione diretta
4. Tag di identificazione RF
Proprietà tipiche di RO4350bLoPro
| Proprietà tipiche di RO4350B LoPro | |||||
| Proprietà | Valore tipico | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica, processo | 3,48 ± 0,05 | z.z | -- | 10GHz/23°C | IPC-TM-650 2.5.5.5 Stripline fissata |
| Costante dielettrica, Design | 3.55 | z.z | -- | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione tan, | 0,0037 0,0031 | z.z | -- | 10GHz/23°C 2,5GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coeffifi ciente termico di r | 50 | z.z | ppm/°C | da -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 1,2 X 1010 | MΩ•cm | CONDI A | IPC-TM-650 2.5.17.1 | |
| Resistività superficiale | 5,7 X 109 | MΩ | CONDI A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31,2(780) | z.z | Chilovolt/mm(V/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Modulo di tensione | 11473(1664) | Y | MPa(kpsi) | RT | ASTM D638 |
| Resistenza alla trazione | 175(25.4) | Y | MPa(kpsi) | RT | ASTM D638 |
| Resistenza alla flessione | 255(37) | MPa(kpsi) | IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | <0,5 | X, Y | mm/m (mil/pollici) | dopo attacco +E2/150°C | IPC-TM-650 2.4.39A |
| Coeffifi ciente di dilatazione termica | 14 | X | ppm/°C | da -55 a 288°C | IPC-TM-650 2.1.41 |
| 16 | si | ||||
| 35 | z.z | ||||
| TG | >280 | °C TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D3850 | ||
| Conduttività termica | 0,62 | W/m/°K | 80°C | ASTM C518 | |
| Assorbimento dell'umidità | 0.06 | % | Immersione per 48 ore Campione da 0,060” Temperatura 50°C | ASTM D570 | |
| Densità | 1.86 | g/cm3 | 23°C | ASTM D792 | |
| Resistenza alla buccia di rame | 0,88(5,0) | N/mm(pli) | dopo la saldatura galleggiante 1 oz.Foglio TC | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL94 | |||
| Processo senza piombo compatibile | SÌ | ||||
