Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | La vetroresina tessuta di rinforzo, riempito ceramico, PTFE ha basato composito | Conteggio di strato: | PCB doppio strato, multistrato, ibrido |
|---|---|---|---|
| Spessore del PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, latta ecc di immersione… | ||
| Evidenziare: | Doppio bordo parteggiato del PWB di Rogers,Bordo del PWB di TC350 Rogers,Il doppio di Rogers TC350 ha parteggiato PWB |
||

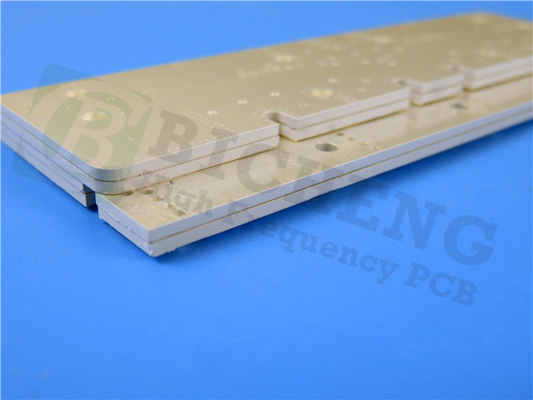

PCB a doppia faccia costruito su 60mil Rogers TC350 con Immersion Gold perAntenne a ciclo termico
Il TC350 di Rogers è un composito a base di PTFE rinforzato con fibra di vetro rinforzato con ceramica da utilizzare per la realizzazione di circuiti stampati. .Perdite inferiori si traducono in maggiori guadagni/efficienze dell'amplificatore e dell'antenna.
Caratteristiche e benefici:
1. La maggiore conduttività termica del TC350 offre una maggiore gestione della potenza, riduce i punti caldi e migliora l'affidabilità del dispositivo.Ciò si traduce in temperature di giunzione ridotte e prolunga la durata dei componenti attivi, il che è fondamentale per migliorare l'affidabilità dell'amplificatore di potenza, estendere l'MTBF e ridurre i costi di garanzia.
2. TC350 ha un'eccellente stabilità della costante dielettrica in un ampio intervallo di temperature.Ciò aiuta i progettisti di amplificatori di potenza e antenne a massimizzare il guadagno e ridurre al minimo la larghezza di banda morta persa a causa della deriva della costante dielettrica al variare della temperatura operativa.
3. TC350 gode di un forte legame con il rame, utilizzando rame a basso profilo per microonde.Ciò si traduce in una perdita di inserzione ancora inferiore a causa delle perdite per effetto pelle del rame che sono più evidenti a frequenze RF e microonde più elevate.
Le nostre capacità PCB (TC350)
| La nostra capacità PCB (TC350) | |
| Materiale PCB: | Composito a base di PTFE rinforzato con fibra di vetro intrecciata, caricato con ceramica |
| Designazione: | TC350 |
| Costante dielettrica: | 3,5 ± 0,05 |
| Conduttività termica | 0,72 W/mK |
| Fattore di dissipazione | Df .002@10 GHz |
| Numero di strati: | PCB doppio strato, multistrato, ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, OSP, stagno per immersione ecc. |
Applicazioni tipiche:
1. Combinatore di microonde e divisori di potenza
2. Amplificatori di potenza, filtri e accoppiatori
3. Amplificatori montati su torre (TMA) e booster montati su torre (TMB)
4. Antenne a ciclo termico sensibili alla deriva dielettrica
proprietà tipichedi TC350
| Proprietà tipiche:TC350 | |||
| Proprietà | Unità | Valore | Metodo di prova |
| 1. Proprietà elettriche | |||
| Costante dielettrica (può variare in base allo spessore) | |||
| @1MHz | － | 3.50 | IPCTM-650 2.5.5.3 |
| a 1,8 GHz | － | 3.50 | CAVITÀ RISONANTE |
| @10 GHz | － | 3.50 | IPCTM-650 2.5.5.5 |
| Fattore di dissipazione | |||
| @1MHz | － | 0,0015 | IPCTM-650 2.5.5.3 |
| a 1,8 GHz | － | 0,0018 | CAVITÀ RISONANTE |
| @10 GHz | － | 0,0020 | IPCTM-650 2.5.5.5 |
| Coefficiente di temperatura del dielettrico | － | ||
| TC r @ 10 GHz (-40-150°C) | ppm/ºC | -9 | IPCTM-650 2.5.5.5 |
| Resistività di volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistività superficiale | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Forza elettrica | Volt/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Rottura dielettrica | kV | 40 | IPCTM-650 2.5.6 |
| Resistenza all'arco | sec | >240 | IPCTM-650 2.5.1 |
| 2. Proprietà termiche | |||
| Temperatura di decomposizione (Td) | |||
| Iniziale | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | min | >60 | IPC TM-650 2.4.24.1 |
| T288 | min | >60 | IPC TM-650 2.4.24.1 |
| T300 | min | >60 | IPC TM-650 2.4.24.1 |
| Espansione termica, CTE (x,y) 50-150ºC | ppm/ºC | 7, 7 | IPCTM-650 2.4.41 |
| Espansione termica, CET (z) 50-150ºC | ppm/ºC | 12 | IPC TM-650 2.4.24 |
| % espansione asse z (50-260ºC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3. Proprietà meccaniche | |||
| Peel Strength to Copper (1 oz/35 micron) | |||
| Dopo stress termico | libbre/pollici (N/mm) | 7 (1.2) | IPCTM-650 2.4.8 |
| A temperature elevate (150ºC) | libbre/pollici (N/mm) | 9 (1,6) | IPCTM-650 2.4.8.2 |
| Dopo le soluzioni di processo | libbre/pollici (N/mm) | 7 (1.2) | IPCTM-650 2.4.8 |
| Modulo di Young | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Resistenza alla flessione (macchina/incrocio) | kpsi (MPa) | 14/10 (97/69) | IPCTM-650 2.4.4 |
| Resistenza alla trazione (macchina/incrocio) | kpsi (MPa) | 8/11 (76/55) | IPC TM-650 2.4.18.3 |
| Modulo di compressione | kpsi (MPa) | ASTM D-3410 | |
| Rapporto di Poisson | － | ASTM D-3039 | |
| 4. Proprietà fisiche | |||
| Assorbimento dell'acqua | % | 0,05 | IPC TM-650 2.6.2.1 |
| Densità, ambiente 23ºC | gr/cm3 | 2.30 | ASTM D792 Metodo A |
| Conduttività termica | W/mK | 0,72 | ASTM D5470 |
| Calore specifico | J/gK | 0,90 | ASTM D5470 |
| Infiammabilità | classe | V0 | UL-94 |
| Degassamento NASA, 125ºC, ≤10-6 torr | |||
| Perdita di massa totale | % | 0.02 | NASA SP-R-0022A |
| Volatili raccolti | % | 0.01 | NASA SP-R-0022A |
| Vapore acqueo recuperato | % | 0.01 | NASA SP-R-0022A |
