| Materiale di base: | Laminati ceramici dell'idrocarburo | Conteggio di strato: | PCB doppio strato, multistrato, ibrido |
|---|---|---|---|
| Dimensione del PWB: | ≤400 mm x 500 mm | Spessore del PWB: | 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, latta ecc di immersione… | ||
| Evidenziare: | Circuito stampato di RO4350B LoPro,circuito stampato 20.7mil,circuito stampato di 400mmX500mm |
||

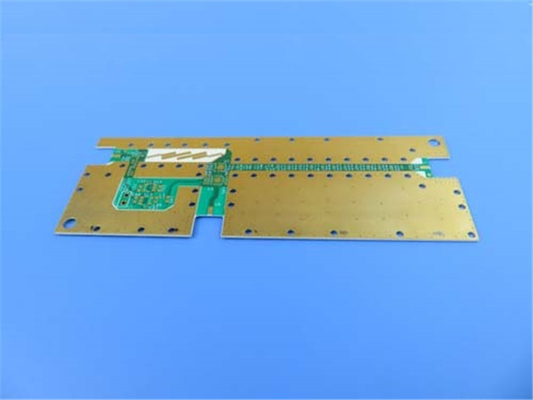

Il PWB doppio di Rogers di strato ha costruito 20,7sulla stagnola trattata l'inverso dimilRO4350B LoPro con Ni/Au per l'amplificatore a basso rumore
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Laminati di RO4350B LoPro usare la tecnologia di un Rogers privato che permette che la stagnola trattata l'inverso leghi al dielettrico standard di RO4350B. Ciò provoca un laminato con perdita bassa del conduttore per perdita di inserzione ed integrità di segnale migliori mentre mantiene tutti gli altri attributi desiderabili del sistema laminato standard di RO4350B.
Caratteristiche e benefici:
I materiali di RO4350B sono idrocarburo di rinforzo/laminati ceramici con l'inverso stesso di basso profilo hanno trattato la stagnola.
1. Perdita di inserzione più bassa
2. PIM basso
3. Integrità di segnale aumentata
4. Alta densità del circuito
Coefficiente basso di Z-asse di espansione termica
1. Capacità a più strati del bordo
2. Flessibilità di progettazione
Processo senza piombo compatibile
1. Elaborazione ad alta temperatura
2. Incontra le preoccupazioni ambientali
CAF resistente
La nostra capacità del PWB (RO4350B LoPro)
| Materiale del PWB: | Laminati ceramici dell'idrocarburo |
| Designazione: | RO4350B LoPro |
| Costante dielettrica: | 3.48±0.05 |
| Conteggio di strato: | Doppio strato, PWB a più strati e ibrido |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: | 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm) |
| Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, latta ecc di immersione… |
Alcune applicazioni tipiche:
1. Applicazioni di Digital quali i server, i router e gli aerei posteriori ad alta velocità
2. Antenne e amplificatori di potenza cellulari della stazione base
3. LNB per i satelliti diretti di radiodiffusione
4. Etichette di identificazione di rf
Proprietà tipiche di RO4350B LoPro
| Proprietà | Valore tipico | Direzione | Unità | Circostanza | Metodo di prova |
| Costante dielettrica, trattato | 3,48 ± 0,05 | z | -- | 10 GHz/23°C | IPC-TM-650 Stripline premuto 2.5.5.5 |
| Costante dielettrica, di progettazione | 3,55 | z | -- | 8 - 40 gigahertz | Metodo di lunghezza di fase differenziale |
| Il fattore di dissipazione si abbronza, | 0,0037 0,0031 | z | -- | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coeffifi termico cient di r | 50 | z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 1,2 x 1010 | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistività di superficie | 5,7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31.2(780) | z | KV/mm (V/mil) | 0.51mm (0.020") | IPC-TM-650 2.5.6.2 |
| Modulo di tensione | 11473(1664) | Y | MPa (kpsi) | RT | ASTM D638 |
| Resistenza alla trazione | 175 (25,4) | Y | MPa (kpsi) | RT | ASTM D638 |
| Resistenza alla flessione | 255(37) | MPa (kpsi) | IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | <0> | X, Y | mm/m (mil/pollice) | dopo incissione all'acquaforte +E2/150°C | IPC-TM-650 2.4.39A |
| Coeffifi cient di espansione termica | 14 | x | ppm/°C | -55 a 288°C | IPC-TM-650 2.1.41 |
| 16 | y | ||||
| 35 | z | ||||
| Tg | >280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Il TD | 390 | °C TGA | ASTM D3850 | ||
| Conducibilità termica | 0,62 | W/m/°K | 80°C | ASTM C518 | |
| Assorbimento dell'umidità | 0,06 | % | 48 ore di immersione 0,060" temperatura 50°C del campione | ASTM D570 | |
| Densità | 1,86 | gm/cm3 | 23°C | ASTM D792 | |
| Forza di buccia di rame | 0,88 (5,0) | N/mm (pli) | dopo il galleggiante della lega per saldatura 1 oncia. Stagnola di TC | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | Sì |
