RF-60TC PTFE ha basato 60mil che ricopre la finitura superficia di Hasl del circuito di rf

RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish
RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish

Grande immagine :  RF-60TC PTFE ha basato 60mil che ricopre la finitura superficia di Hasl del circuito di rf

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-166.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: PTFE ha basato, vetroresina riempita ceramica Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Thmil del PWB (0.762mm), ickness 60mil (1.524mm): 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30 Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Peso di rame: 0.5oz (17 µm), 1oz (35µm)
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di Immersoin, OSP ecc…
Evidenziare:

60mil che ricopre il circuito di rf

,

Circuito superficie di finitura rf di Hasl

,

PTFE ha basato il circuito di rf

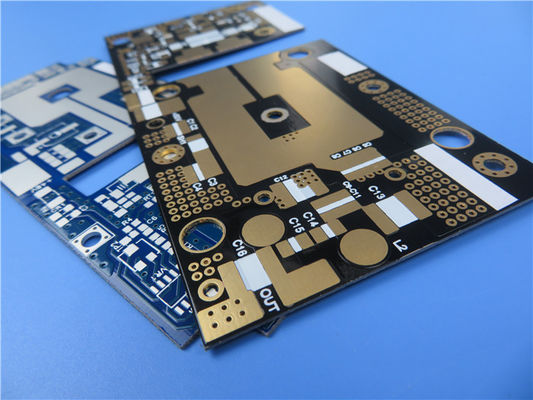

IL PWB di rf ha costruito su 6,15 dk RF-60TC 10mil, 20mil, 30mil e 60mil ricoprenti d'oro, latta, HASL e OSP di immersione per l'antenna miniaturizzata

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



RF-60TC è di un PolyTetraFluoride ripieno di ceramica (PTFE) basato (substrato della vetroresina per il PWB di alto potere rf e delle applicazioni di microonda. È destinato per fornire la temperatura di funzionamento più bassa nelle applicazioni di alto potere e nel mercato 6.15DK. Migliorando la dissipazione di calore dielettrica ed abbassi eccezionalmente le perdite dielettriche, un migliore guadagno e l'efficienza è ottenuta nelle applicazioni miniaturizzate dell'antenna



RF-60TC ha migliorato la funzione di trasferimento di calore permette che il margine supplementare di progettazione prolunghi la durata dei componente attivi e migliori l'affidabilità a lungo termine.



RF-60TC con estremamente - il basso profilo e l'inverso hanno trattato il rame è eccellenti ridurre la perdita di inserzione. Il laminato basato di metalli pesanti è inoltre disponibile. RF-60TC CTE basso e stabilità dimensionale migliore permettere di sviluppare PWB a più strati con affidabilità migliore di PTH.



La nostra capacità del PWB (RF-60TC)

Materiale del PWB: PTFE ha basato, vetroresina riempita ceramica
Designazione: RF-60TC
Costante dielettrica: 6,15
Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm)
Spessore del PWB: 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30mil (0.762mm), 60mil (1.524mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di Immersoin, OSP ecc…



Benefici:

1. Tangente migliore di perdita

- Perdita di inserzione più bassa

- Guadagno/efficienza migliorati dell'antenna



2. Alta conducibilità termica

- Gestione termica eccezionale

- Temperatura di funzionamento più bassa

- Applicazione di più alto potere

- Affidabilità a lungo termine



3. Stabilità dimensionale migliorata



4. Z-asse basso CTE

- Applicazione a più strati disponibile

- Foro metallizzato affidabile



5. Adesione eccellente a metallo

- Rame di profilo più basso disponibile

- Parte posteriore di metalli pesanti disponibile



6. La dk stabile sopra frequenza

7. La dk stabile sopra la temperatura



8. Assorbimento della bassa umidità



RF-60TC PTFE ha basato 60mil che ricopre la finitura superficia di Hasl del circuito di rf 0

RF-60TC PTFE ha basato 60mil che ricopre la finitura superficia di Hasl del circuito di rf 1

RF-60TC PTFE ha basato 60mil che ricopre la finitura superficia di Hasl del circuito di rf 2



Applicazioni:

Amplificatore di alto potere

Antenne miniaturizzate (lettore TOPPA/di GPS/RFID)

Filtri, accoppiatori, divisori

Satelliti



Valore tipico di RF-60TC

Valori tipici di RF-60TC
Proprietà Metodo di prova Unità Valore Unità Valore
La dk @ 10 gigahertz IPC-650 2.5.5.5 .1 (modificato)   6,15 ± 0,15   6,15 ± 0,15
Df @ 10 gigahertz IPC-650 2.5.5.5 .1 (modificato)   0,002   0,002
TcK   ppm/°C -3,581 ppm/°C -3,581
Ripartizione dielettrica IPC-650 2.5.6 chilovolt 55 chilovolt 55
Resistenza dielettrica IPC-650 2.5.6.2 V/mil 550 V/mm 21.654
Resistenza di arco IPC-650 2.5.1 Secondi >180 Secondi >180
Assorbimento dell'umidità IPC-650 2.6.2.1 % 0,03 % 0,03
Resistenza alla flessione (MD) IPC-650 2.4.4 PSI 10.000 N/mm2 69
Resistenza alla flessione (CD) IPC-650 2.4.4 PSI 9.000 N/mm2 62
Resistenza alla trazione (MD) IPC-650 2.4.19 PSI 9.000 N/mm2 62
Resistenza alla trazione (CD) IPC-650 2.4.19 PSI 7.000 N/mm2 48
Modulo di Young (MD) ASTM D 3039/IPC-TM-650 2.4.19 kpsi 721 N/mm2 4971
Il rapporto di Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,155   0,155
Forza di buccia (1 oncia. ED) IPC-650 2.4.8 lbs/in 8 N/mm 1,43
Conducibilità termica (Unclad) IPC-650 2.4.50 W/M*K 0,9 W/M*K 0,9
Conducibilità termica (CH/CH) IPC-650 2.4.50 W/M*K 1 W/M*K 1
Conducibilità termica (C1/C1) IPC-650 2.4.50 W/M*K 1,05 W/M*K 1,05
Stabilità dimensionale (MD) Sec di IPC-650 2.4.39. 5,4 (dopo che cuocia) mils/in 0,01 mm/M 0,01
Stabilità dimensionale (CD) Sec di IPC-650 2.4.39. 5,4 (dopo che cuocia) mils/in 0,69 mm/M 0,69
Stabilità dimensionale (MD) Sec di IPC-650 2.4.39. 5,5 (stress termico) mils/in 0,06 mm/M 0,06
Stabilità dimensionale (CD) Sec di IPC-650 2.4.39. 5,5 (stress termico) mils/in 0,8 mm/M 0,8
Resistività di superficie IPC-650 2.5.17.1 (dopo umidità) Mohm 1,0 x 108 Mohm 1,0 x 108
Resistività di volume IPC-650 2.5.17.1 (dopo umidità) Mohm/cm 1,0 x 108 Mohm/cm 1,0 x 108
CTE (X, asse y) IPC-650 2.4.41 (°C) RT 150 ppm/°C 9,9 ppm/°C 9,9
CTE (asse di Z) IPC-650 2.4.41 (°C) RT 150 ppm/°C 40 ppm/°C 40
Densità (peso specifico) IPC-650 2.3.5 g/cm3 2,84 g/cm3 2,84
Calore specifico IPC-650 2.4.50 J/gK 0,94 J/gK 0,94
Il TD (perdita di pesi di 2%) IPC - 650 2.4.24.6/TGA °F 930 °C 500
Il TD (perdita di pesi di 5%) IPC - 650 2.4.24.6/TGA °F 960 °C 515
Valutazione di infiammabilità UL 94   V-0   V-0
