| Materiale di base: | Fibra di vetro ceramica PTFE | conteggio di strato: | PCB doppio strato, multistrato, ibrido |
|---|---|---|---|
| Spessore del PWB: | 10mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di Immersoin, OSP ecc… | ||
| Evidenziare: | Bordo ceramico del PWB della vetroresina di PTFE,bordo del PWB della vetroresina 20mil,Bordo del PWB della vetroresina degli amplificatori di potenza |
||

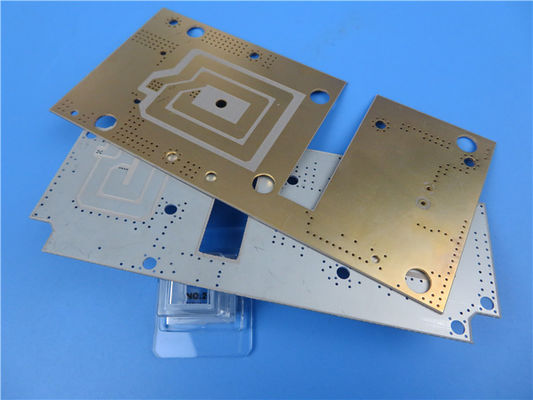

Taconic RF-35A2 PCB 20mil (0,508 mm) 30mil(0,762mm) 60mil (1,524mm) Con Immersion Gold Immersion Silver e Blue Mask
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Il substrato RF-35A2 di Taconic è progettato per avere un contenuto di fibra di vetro estremamente basso per ottenere proprietà di perdita di inserzione "best in class" e la costante dielettrica uniforme 3,5 +/-0,05 in tutto il laminato.È un tipo di materiale per amplificatori di potenza a bassissima perdita.
La dispersione uniforme della ceramica in tutto il laminato produce un coefficiente di dilatazione termica X e Y estremamente basso.Modulo basso e bassi valori CTE XY rendono RF-35A2 un materiale interessante per il supporto di chip nella tecnologia di montaggio superficiale.
RF-35A2 è prodotto con un processo multifase proprietario con eccellenti prestazioni dielettriche e un'eccellente adesione della buccia di rame. Il basso fattore di dissipazione di 0,0015 a 10 GHz consente il massimo trasferimento di potenza con conseguente bassa generazione di calore.
Benefici:
- Il materiale ha proprietà a bassa perdita, il che significa che non dissipa molta energia sotto forma di calore e può mantenere un'elevata integrità del segnale.
- La tolleranza DK di +/- 0,05 garantisce che il materiale mantenga prestazioni elettriche costanti, importante per le applicazioni di comunicazione ad alta velocità.
- Il DK omogeneo significa che il materiale ha proprietà elettriche uniformi in tutto, il che può aiutare a ridurre la distorsione del segnale e migliorare le prestazioni elettriche.
- L'eccellente resistenza alla pelatura significa che il materiale può mantenere una forte adesione tra gli strati, che è importante per mantenere l'integrità e l'affidabilità del PCB.
- Il basso assorbimento di umidità significa che il materiale ha meno probabilità di essere influenzato dai cambiamenti di umidità o temperatura, il che può aiutare a mantenere le prestazioni elettriche e prevenire danni al PCB.
La nostra capacità PCB (RF-35A2)
| Materiale PCB: | Fibra di vetro ceramica PTFE |
| Designazione: | RF-35A2 |
| Costante dielettrica: | 3.15 |
| Fattore di dissipazione | 0,0015 |
| Numero di strati: | PCB doppio strato, multistrato, ibrido |
| Peso del rame: | 17 µm (0,5 once), 35 µm (1 once) |
| Spessore PCB: | 10mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, Immersion silver, Immersoin tin, OSP ecc.. |
Le applicazioni sono amplificatori di potenza, filtri/accoppiatori, digitale ad alta velocità, componenti passivi, antenne wireless ecc.
RF-35A2 Valori tipici
| RF-35A2 Valori tipici | |||||
| Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1(Modificata) | 3.5 | 3.5 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1(Modificata) | 0,0015 | 0,0015 | ||
| Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Rottura dielettrica | IPC-650 2.5.6/ASTM D 149 | kV | 59 | kV | 59 |
| Rigidità dielettrica | ASTMD 149 | V/mil | 1000 | V/mm | 39.370 |
| Resistività di volume | IPC-650 2.5.17.1 Sez.5.2.1(Cond. Umidità) | Mohm/cm | 10^9 | Mohm/cm | 10^9 |
| Resistività superficiale | IPC-650 2.5.17.1 Sez.5.2.1(Cond. Umidità) | Mah | 10^8 | Mah | 10^8 |
| Resistenza all'arco | IPC-650 2.5.1 | Secondi | 242 | Secondi | 242 |
| Resistenza alla flessione(MD) | IPC-650 2.4.4 | kpsi | 24 | N/mm2 | 165 |
| Resistenza alla flessione(CD) | IPC-650 2.4.4 | kpsi | 15 | N/mm2 | 103 |
| Resistenza alla trazione(MD) | ASTMD 3039 | psi | 16.800 | N/mm2 | 116 |
| Resistenza alla trazione(CD) | ASTMD 3039 | psi | 11.000 | N/mm2 | 75.8 |
| Modulo di Young(MD) | ASTMD 3039 | psi | 106 | N/mm2 | 8.343 |
| Modulo di Young(CD) | ASTMD 3039 | psi | 106 | N/mm2 | 7.171 |
| Rapporto di Poisson(MD) | ASTMD 3039 | 0.14 | 0.14 | ||
| Rapporto di Poisson(CD) | ASTMD 3039 | 0.1 | 0.1 | ||
| Filtrare a Pausa(MD) | ASTMD 3039 | % | 1.6 | % | 1.6 |
| Filtrare a Pausa(CD) | ASTMD 3039 | % | 1.4 | % | 1.4 |
| Modulo di compressione (asse Z) | ASTM D 695(23°C) | kpsi | 385 | N/mm2 | 2.650 |
| Forza di buccia(1 oncia VLP) | IPC-650 2.4.8(Stress termico) | libbre/pollice | 12 | N/mm | 2.1 |
| Forza di buccia(1 oncia VLP) | IPC-650 2.4.8.3 (150°C )(Temperatura elevata) | libbre/pollice | 14 | N/mm | 2.5 |
| Forza di buccia(1 oncia VLP) | IPC-650 2.4.8 Sez.5.2.3(proc. prodotti chimici) | libbre/pollice | 11 | N/mm | 2 |
| Densità(Peso specifico) | g/cm3 | 2.28 | g/cm3 | 2.28 | |
| Calore specifico | ASTM E 1269 (DSC)(100°C) | J/G/K | 0,99 | J/G/K | 0,99 |
| Conduttività termica | ASTM F 433 | W/M*K | 0,29 | W/M*K | 0,29 |
| Td | IPC-650 2.4.24.6 2% Perdita di peso | °C | 528 | °C | 528 |
| Td | IPC-650 2.4.24.65% di perdita di peso | °C | 547 | °C | 547 |
| CET (x) | IPC-650 2.4.41 (>RT - 125°C) | ppm/°C | 10 | ppm/°C | 10 |
| CET (y) | IPC-650 2.4.41(>RT - 125°C) | ppm/°C | 13 | ppm/°C | 13 |
| CTE (z) | IPC-650 2.4.41(>RT - 125°C) | ppm/°C | 108 | ppm/°C | 108 |
