Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Panno di vetro basso della dk | Conteggio di strato: | PWB a più strati, PWB ibrido |
|---|---|---|---|
| Spessore del PWB: | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc… | ||
| Evidenziare: | PWB ad alta velocità stampato a più strati,PWB stampato a più strati termoresistente,PWB stampato a più strati della rete mobile |
||

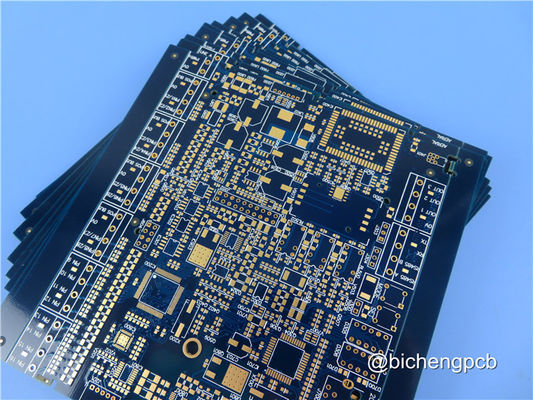

Circuito stampato multistrato multistrato ad alta velocità M6 Megtron 6 PCB
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Cari amici,
Oggi parlerò di un tipo di PCB multistrato ad alta velocità e bassa perdita: M6 R-5775 PCB.
Megtron 6 è un materiale per circuiti stampati a bassissima perdita e altamente resistente al calore progettato per applicazioni mobili, di rete e wireless, ecc. Le proprietà principali di Megtron 6 sono bassa costante dielettrica (DK) e fattori di dissipazione dielettrica (DF), bassa perdita di trasmissione ed elevata resistenza al calore.
Numeri di parte
Tessuto di vetro a bassa costante dielettrica (Dk) - Laminato R-5775(N) / PrepregR-5670(N)
Panno di vetro standard E - Laminato R-5775 / PrepregR-5670
Sono caratteristichelbasso Dk = 3,7 (@ 1GHz), basso Df = 0,002 (@ 1GHz), eEccellente affidabilità del foro passante (5 volte migliore rispetto al nostro materiale FR4 ad alta Tg convenzionale), lSaldatura senza piombo e conforme a ROHS, Helevata resistenza al calore.M6 fornisce anche eccellenti interconnessioni ad alta densità (HDI) e prestazioni termiche.
Le nostre capacità PCB (Megtron 6)
| Materiale PCB: | Panno di vetro DK basso |
| Designazione: | Laminato R-5775(G), Prepreg R-5670(G) |
| Costante dielettrica: | 3,61 a 10 GHz |
| Fattore di dissipazione | 0,004 a 10 GHz |
| Numero di strati: | PCB multistrato, PCB ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,6 mm, 1,8 mm, 2,0 mm |
| Dimensione PCB: | ≤400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, Immersion silver, Immersion tin, OSP ecc.. |
Principali applicazioni
Antenna (radar a onde millimetriche automobilistico, stazione base)
attrezzature per infrastrutture TIC,
Strumento di misura,
Supercomputer,
Valore tipico di R-5775
| Proprietà | Unità | Metodo di prova | Condizione | Valore tipico | ||
| TERMICO | Temperatura di transizione vetrosa (Tg) | C | DSC | Come ricevuto | 185 | |
| DMA | Come ricevuto | 210 | ||||
| Temperatura di decomposizione termica | C | TGA | Come ricevuto | 410 | ||
| Tempo di Delam (T288) | Senza Cu | min | IPC TM-650 2.4.24.1 | Come ricevuto | > 120 | |
| Con Cu | min | IPC TM-650 2.4.24.1 | Come ricevuto | > 120 | ||
| CET : α1 | Asse X ppm/C | ppm/C | IPC TM-650 2.4.24 | <Tg | 14 - 16 | |
| Y - asse ppm/C | ppm/C | IPC TM-650 2.4.24 | <Tg | 14 - 16 | ||
| Asse Z ppm/C | ppm/C | IPC TM-650 2.4.24 | <Tg | 45 | ||
| CET: α2 | Asse Z ppm/C | ppm/C | IPC TM-650 2.4.24 | > Tg 260 | 260 | |
| ELETTRICO | Resistività di volume | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 109 | |
| Resistività superficiale | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 108 | ||
| Costante dielettrica ( Dk ) | a 1 GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 3.71 | |
| a 10 GHz | / | IPCTM-650 2.5.5.5 | C-24/23/50 | 3.61 | ||
| Fattore di dissipazione ( Df ) | a 1 GHz | / | IPC TM-650 2.5.5.9 | C-24/23/50 | 0,002 | |
| a 10 GHz | / | IPCTM-650 2.5.5.5 | C-24/23/50 | 0,004 | ||
| FISICO | Assorbimento dell'acqua | % | IPC TM-650 2.6.2.1 | D-24/23 | 0.14 | |
| Forza di buccia | 1 oz ( H-VLP ) | kN/m | IPCTM-650 2.4.8 | Come ricevuto 0.8 | 0.8 | |
| Infiammabilità | / | UL | C-48/23/50 | 94V-0 | ||
Elenco dei materiali Megtron 6 in stock (a partire da settembre 2021)
| Articolo | Spessore (mil) | Spessore (mm) | Struttura | Peso del rame (oz) | Tipo di rame |
| R5775G | 2.0 | 0,050 | 1035*1 | H/H | HVLP |
| R5775G | 2.6 | 0,065 | 1080*1 | H/H | HVLP |
| R5775G | 3.0 | 0,075 | 1078*1 | 1.0/1.0 | RTF |
| R5775G | 3.0 | 0,075 | 1078*1 | H/H | RTF |
| R5775G | 3.0 | 0,075 | 1078*1 | 1.0/1.0 | HVLP |
| R5775G | 3.0 | 0,075 | 1078*1 | H/H | HVLP |
| R5775G | 3.9 | 0,100 | 3313*1 | H/H | RTF |
| R5775G | 3.9 | 0,100 | 3313*1 | 1.0/1.0 | RTF |
| R5775G | 5.9 | 0,150 | 1080*2 | 2.0/2.0 | RTF |
| R5775G | 9.8 | 0,250 | 2116*2 | H/H | RTF |
Siamo in grado di fornire prototipi, piccoli lotti e PCB per la produzione di massa.Per tutte le domande, sentitevi liberi di contattarci.
Grazie per la tua lettura.
