PWB Taconic riempito ceramico ad alta frequenza di TRF-45 PTFE per l'antenna di GPS

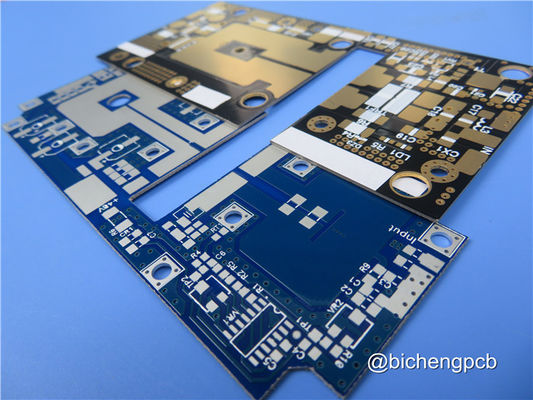

TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna
TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna TRF-45 High Frequency Ceramic Filled PTFE Taconic PCB For GPS Antenna

Grande immagine :  PWB Taconic riempito ceramico ad alta frequenza di TRF-45 PTFE per l'antenna di GPS

Dettagli:
Luogo di origine: La CINA
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-175.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1PCS
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000PCS al mese
Descrizione di prodotto dettagliata
Materiale di base: PTFE riempito ceramico Conteggio strati: Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Spessore del PWB: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi Dimensioni PCB: ≤400 mm x 500 mm
Maschera della lega per saldatura: Verde, nero, blu, giallo, rosso ecc. Peso di rame: 17 µm (0,5 once), 35 µm (1 once), 70 µm (2 once)
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc…
Evidenziare:

PWB Taconic di PTFE riempito ceramico

,

PWB Taconic dell'antenna di GPS

,

PWB Taconic della radio satellite 8mil



Circuito Taconic ad alta frequenza di conducibilità termica del PWB TRF-45 alto

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Ciao ognuno,

Oggi, stiamo andando parlare di un tipo di circuito stampato sul ceramico-materiale di riempimento con poche perdite PTFE: PWB ad alta frequenza TRF-45.



TRF-45 è una nuova generazione di materiale con poche perdite e termico-stabile del PWB con la dk (costante dielettrica) 4,5 +/- 0,15, Df (fattore di dissipazione) 0,0035, la conducibilità termica 0,43 W/m-K. È tessere-vetro di rinforzo per la dimensionale-stabilità migliorata ed accoppiato con competenza Taconic nella tecnologia ceramica.



PWB Taconic riempito ceramico ad alta frequenza di TRF-45 PTFE per l'antenna di GPS 0



PWB Taconic riempito ceramico ad alta frequenza di TRF-45 PTFE per l'antenna di GPS 1



Circa noi

Fondata nel 2003, la tecnologia il Co., srl di elettronica di Shenzhen Bicheng è un fornitore ad alta frequenza stabilito ed esportatore del PWB a Shenzhen Cina, dividente l'antenna cellulare della stazione base, satellite, componenti passive ad alta frequenza, linea della microstriscia e linea circuito della banda, attrezzature dell'onda di millimetro, sistemi del radar, antenna digitale di radiofrequenza ed altri campi universalmente per 18 anni. Il nostro PCBs ad alta frequenza pricipalmente è costruito su 3 marche materiali ad alta frequenza: Rogers Corporation, Taconic e strapparsi. Gamme costanti dielettriche da 2,2 10,2 ecc.



Inoltre abbiamo divisioni del circuito FR-4, circuiti flessibili ed il centro PCBs del metallo ha caratterizzato come prototipi, piccoli funzionamenti a fabbricazione in serie. Inoltre attivamente ricerchiamo e sviluppiamo tali alti progetti a valore aggiunto del PWB come HDI, il giro rapido, il controllo dell'impedenza, il rame pesante e bordo ecc. della superficie posteriore. Ciò ha fatto i nostri prodotti del PWB generare un efficaci prolungamento e complementazione come pure la formazione della serie di prodotti integrata che varia da inferiore a di qualità superiore.



Il nostro PCBs è usato per varia rete del computer, incluso, ma non limitato a, di scopi, la sicurezza e sorveglianza, l'alimentazione elettrica, la telecomunicazione, elettronica automobilistica, apparato e strumenti medici, difesa nazionale ed attrezzatura industriale ecc.



Possiamo fornirgli i prototipi, i piccoli lotti ed i PWB di fabbricazione in serie. Tutte le domande, si sentono libero prego per contattarci.

Ringraziamenti per la vostra lettura.



Valore tipico di TRF-45

Proprietà Metodo di prova Unità Valore
Materiale / / RF-45
Costante dielettrica @ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 4,5
Fattore di dissipazione @ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 0,0035
Assorbimento dell'umidità IPC-TM-650 2.6.2.1 % ≤0.06
Resistenza alla flessione (longitudinale) IPC-TM-650.2.4.4 libbre/in (N/mm2) 17000 (177)
Resistenza alla flessione (trasversale) IPC-TM-650 2.4.4 libbre/in (N/mm2) 15000 (103)
Forza di buccia IPC-TM-650 2.4.8 (stress termico) libbre/in (N/mm) >8 (>1.4)
Conducibilità termica ASTM F 433 W/m/K 0,43
Resistività di volume IPC-TM-650 2.5.17.1 Mohm/cm 8,0 x 107
Resistività di superficie IPC-TM-650.2.5.17.1 Mohm 3,0 x 107
CTE (x) ASTM D 3386 (TMA) ppm/℃ 9
CTE (y) ASTM D 3386 (TMA) ppm/℃ 9
CTE (z) ASTM D 3386 (TMA) ppm/℃ 40



Applicazioni tipiche

Radio satellite

RFID

Antenna di GPS



La nostra capacità del PWB (TRF-45)

Materiale del PWB: PTFE riempito ceramico
Designazione: TRF-45
Costante dielettrica: 4,5
Fattore di dissipazione 0,0035 10GHz
Conteggio di strato: Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc…



PWB Taconic riempito ceramico ad alta frequenza di TRF-45 PTFE per l'antenna di GPS 2
