Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Resina riempita ceramica di PTFE | Conteggio di strato: | Doppio PWB parteggiato, PWB a più strati, PWB ibrido |
|---|---|---|---|
| Spessore del PWB: | 20mil (0.508mm), 25mil (0.635mm), 31mil (0.787mm), 62mil (1.575mm), 125mil (3.175mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc… | ||
| Evidenziare: | bordo del PWB di 20mil rf,Bordo riempito ceramico del PWB di PTFE rf,Bordo tessuto del PWB della vetroresina rf |
||

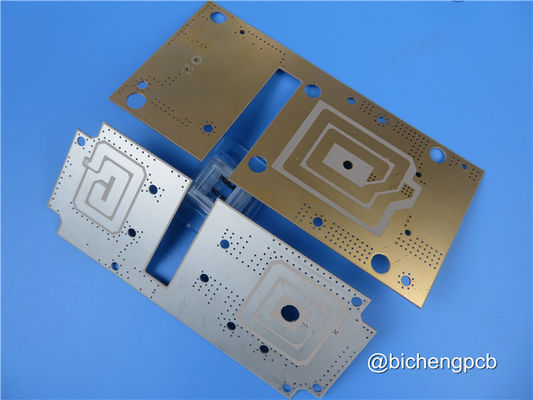

RF-45RF a bassa perdita PCBNon sa stabileAlta frequenzaCircuito stampato ad alte prestazioni
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Ciao a tutti,
Oggi parleremo di un tipo di circuito stampato Taconic ORCER: PCB ad alta frequenza RF-45.
RF-45 è un laminato in resina PTFE caricato con ceramica che utilizza fibra di vetro intrecciata come rinforzo.È una sorta di alternativa laminata a bassa perdita all'FR-4, costante dielettrica (DK) piatta sulla temperatura e DF stabile sulla frequenza.
Le applicazioni tipiche sonoantenne GPS,Antenne RFID,Santenne radio atellite.
Valore tipico di RF-45
| Proprietà | Metodo di prova | Unità | Valore |
| Materiale | / | / | RF-45 |
| Costante dielettrica | IPC-TM-650 2.5.5.6 | / | 4.5 |
| Fattore di dissipazione a 10 GHz | IPC-TM-650 2.5.5.5.1 | / | 0,0037 |
| Assorbimento dell'umidità | IPC-TM-650 2.6.2.1 | % | ≤0.04 |
| Resistenza alla flessione (MD) | ASTM D790 | psi | 20700 |
| RESISTENZA FLESSIBILE (CD) | ASTM D790 | psi | 19300 |
| Peel Strength (1 oz VLP) | IPC-TM-650 2.4.8 (Sollecitazione termica) | libbre/pollice lineare | 10 |
| Conduttività termica | ASTM F 433 | W/m/K | 0,33 |
| Resistività di volume | IPC-TM-650 2.5.17.1 | Mohm/cm | 1,4 x 108 |
| Resistività superficiale | IPC-TM-650.2.5.17.1 | Mah | 3,3 x 106 |
| CET (x) | IPC-TM-650-2.4.41 (>RT-125℃) | ppm/℃ | 9 |
| CET (y) | IPC-TM-650-2.4.41 (>RT-125℃) | ppm/℃ | 13 |
| CTE (z) | IPC-TM-650-2.4.41 (>RT-125℃) | ppm/℃ | 96 |
| Classificazione di infiammabilità | UL94 | / | V-0 |
La nostra capacità PCB (RF-45)
| Materiale PCB: | Resina PTFE caricata con ceramica |
| Designazione: | RF-45 |
| Costante dielettrica: | 4.5 |
| Fattore di dissipazione | 0,0037 10 GHz |
| Numero di strati: | PCB a doppia faccia, PCB multistrato, PCB ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 20 mil (0,508 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 62 mil (1,575 mm), 125 mil (3,175 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, Immersion silver, Immersion tin, OSP ecc.. |
Altro Avaialbe PCB Materiale
FR-4 Tg>135, Alta Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC ecc.
Rogers TMM4, TMM10, Kappa 438 ecc.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )
Taconico TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 ecc.
AD450, AD600, TC350 ecc.
Nelco N4000, N9350, N9240
PCB con anima in metallo, materiale 1W/MK-3W/MK
PCB flessibile, Megtron 6 (M6) R-5775G
I nostri servizi PCB
Prototipi PCB
Produzione di massa in serie
PCB a lato singolo
PCB a doppia faccia
PCB multistrato fino a 32 strati
PCB in rame pesante
PCB ibrido
PCB a impedenza controllata
Via nel pad PCB
PCB BGA (Ball Grid Array).
Cieco tramite PCB
Fori svasati, mezzo foro, foro a pressione
Consegna rapida (QTA).
Nessuna quantità minima d'ordine (MOQ)
Servizio di spedizione porta a porta
CAPACITÀ
2500-3000 tipi ogni mese.
AREA DI SERVIZIO
Nord America, Oceania, Sud-est asiatico, Europa orientale, Africa, America Latina, Europa occidentale e meridionale, Europa settentrionale, Asia centrale e meridionale, Medio Oriente.
Siamo in grado di fornire prototipi, piccoli lotti e PCB per la produzione di massa.Per tutte le domande, sentitevi liberi di contattarci.
Grazie per la tua lettura.
