Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Resina a resina epossidica modificata FR-4 di rendimento elevato | Conteggio di strato: | Doppio strato, PWB a più strati e ibrido |
|---|---|---|---|
| Spessore del PWB: | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm) | Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm) |
| Finitura superficia: | HDI, tramite in cuscinetto, controllo dell'impedenza, accecano la placcatura via/sepolto via, del bo | ||
| Evidenziare: | Bordo basso del PWB della dk FR4,Bordo a più strati del PWB FR4,Bordo del PWB di rendimento elevato FR4 |
||
PWB a più strati stampato TU-872 del circuito di alta affidabilità termica del PWB basso Df/della dk FR-4 (PWB)

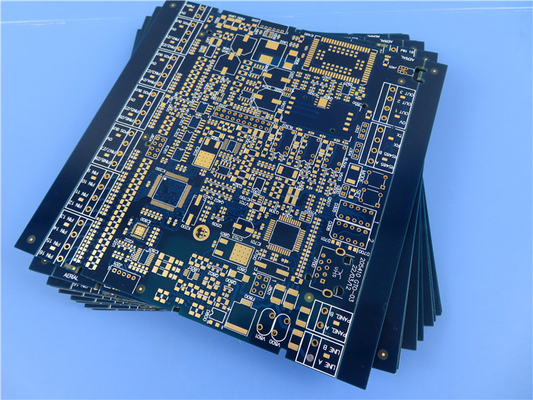

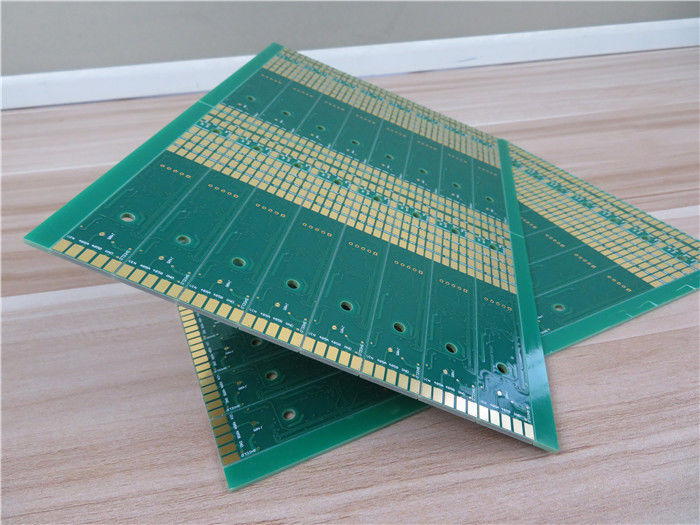

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Lo PS di TU-872 SLK è basato su una resina a resina epossidica modificata FR-4 di rendimento elevato. Questo materiale è rinforzato con vetro tessuto novello ed è progettato con la costante di dielettrico bassa extra ed il fattore di dissipazione basso per l'applicazione con poche perdite ed ad alta frequenza ad alta velocità del circuito. Il materiale dello PS di TU-872 SLK è adatto a processo senza piombo di protezione dell'ambiente ed anche compatibile con i processi FR-4. Lo PS di TU-872 SLK lamina inoltre la mostra CTE eccellente, la resistenza chimica superiore, la resistenza all'umidità, la stabilità termica, la resistenza di CAF e la durezza migliorate tramite una rete dell'allilico che forma il composto.
Caratteristiche fondamentali
1. Proprietà elettriche eccellenti
2. Costante dielettrica meno di 3,5
3. Fattore di dissipazione meno di 0,010
4. Prestazione eccellente, stabile e piana di Dk/Df
5. Compatibile con la maggior parte dei processi FR-4
6. Processo senza piombo compatibile
7. Espansione termica migliore di z-asse
8. Capacità di Anti-CAF
9. Stabilità dimensionale, uniformità di spessore e planarità superiori
10. Attraverso-foro eccellente ed affidabilità di saldatura
Le nostre capacità del PWB (PS di TU-872 SLK)
| Materiale del PWB: | Resina a resina epossidica modificata FR-4 di rendimento elevato |
| Designazione: | PS di TU-872 SLK |
| Costante dielettrica: | < 3=""> |
| Conteggio di strato: | Doppio strato, PWB a più strati e ibrido |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm) |
| Spessore del PWB: | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue. |
| Finitura superficia: | Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento… |
| Tecnologia: | HDI, tramite in cuscinetto, controllo dell'impedenza, accecano la placcatura via/sepolto via, del bordo, BGA, i fori ecc. di Countsunk. |
Applicazioni principali
1. Radiofrequenza
2. Backpanel, computer a alto rendimento
3. Linecards, stoccaggio
4. Server, le Telecomunicazioni, stazione base
5. Router dell'ufficio
I nostri vantaggi
ISO9001, ISO14001, IATF16949, ISO13485, UL ha certificato;
officina 16000㎡;
capacità dell'uscita 30000㎡ al mese;
Prototipo a grande capacità di produzione in volume
Classe 3 della classe 2/IPC di IPC;
Qualsiasi strato HDI PCBs;
Consegna in tempo: >98%
Tasso di reclamo del cliente: <1>
Proprietà tipiche (PS di TU-872 SLK)
| Valori tipici | Condizionamento | IPC-4101 /126 | |
| Termale | |||
| Tg (DMA) | 220°C | ||
| Tg (DSC) | 200°C | > 170°C | |
| Tg (TMA) | 190°C | E-2/105 | |
| Il TD (TGA) | 340°C | > 340°C | |
| Ascissa di CTE | 12~15 ppm/°C | N/A | |
| Asse y di CTE | 12~15 ppm/°C | E-2/105 | N/A |
| Z-asse di CTE | 2,30% | < 3=""> | |
| Stress termico, galleggiante della lega per saldatura, 288°C | > sec 60 | > sec 10 | |
| T260 | min 60 | > min 30 | |
| T288 | min 20 | E-2/105 | > min 15 |
| T300 | min 5 | > min 2 | |
| Infiammabilità | 94V-0 | E-24/125 | 94V-0 |
| LA DK & DF | |||
| Costante dielettrica (RC 50%) @10GHz | 3,5 | ||
| Tangente di perdita (RC 50%) @10GHz | 0,008 | ||
| Elettrico | |||
| Costante dielettrica (RC50%) | |||
| 1GHz (SPC method/4291B) | 3.6/3.4 | < 5=""> | |
| 5GHz (metodo di SPC) | 3,5 | E-2/105 | - |
| 10GHz (metodo di SPC) | 3,5 | - | |
| Tangente di perdita (RC50%) | |||
| 1GHz (SPC method/4291B) | 0.006/0.004 | ||
| 5GHz (metodo di SPC) | 0,007 | E-2/105 | < 0=""> |
| 10GHz (metodo di SPC) | 0,008 | ||
| Resistività di volume | > 1010 MΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| Resistività di superficie | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| Forza elettrica | > 40 KV/mm | > 30 kV/mm | |
| Ripartizione dielettrica | > 50 chilovolt | N/A | |
| Meccanico | |||
| Modulo di Young | |||
| Direzione del filo di ordito | 26 GPa | N/A | |
| Direzione del materiale di riempimento | 24 GPa | ||
| Resistenza alla flessione | |||
| Longitudinalmente | > 60.000 PSI | > 60.000 PSI | |
| Di traverso | > 50.000 PSI | > 50.000 PSI | |
| Sbucci la forza, stagnola del Cu del rtf da 1,0 once | 4~7 lb/in | > 4 lb/in | |
| Assorbimento di acqua | 0,13% | E-1/105+D-24/23 | < 0=""> |
