Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Composti di PTFE riempito ceramico e di vetroresina tessuta | conteggio di strato: | Doppio PWB parteggiato, PWB a più strati, PWB ibrido |
|---|---|---|---|
| Spessore del PWB: | 10mil (0.254mm), 20mil (0.508mm), 25mil (0.635mm), 60mil (1.524mm), 125mil (3.175mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Verde, nero, blu, giallo, rosso ecc. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc… | ||
| Evidenziare: | PWB ad alta frequenza 60mil,PWB ad alta frequenza Taconic,PWB ad alta frequenza di 400mmX500mm |
||
RF-10Circuito stampato 10mil 20mil 60mil Taconic RF-10 PCB ad alta frequenzaPCB RF ad alta DK a bassa perdita

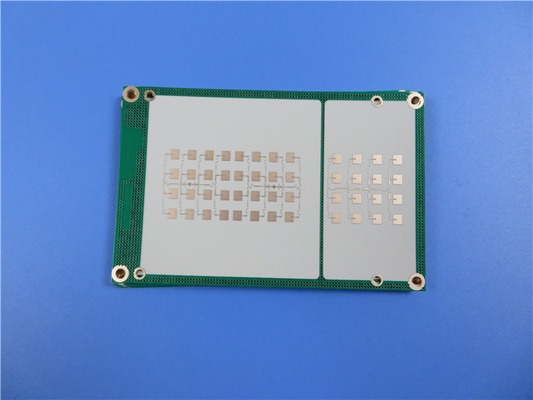

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
I laminati RF-10 di Taconic sono compositi di PTFE caricato con ceramica e fibra di vetro intrecciata, che presentano il vantaggio di un'elevata costante dielettrica (10,2 10 GHz) e di un basso fattore di dissipazione (0,0025 10 GHz).Il rinforzo in fibra di vetro a trama sottile viene utilizzato per offrire sia una bassa perdita dielettrica che una migliore rigidità per una maggiore facilità di manipolazione e una migliore stabilità dimensionale per i circuiti multistrato.
I materiali ad alta frequenza RF-10 sono progettati per fornire substrati convenienti, rispondendo all'esigenza di riduzione delle dimensioni nelle applicazioni RF.Si lega bene anche al rame liscio a basso profilo.La bassa dissipazione combinata con l'uso di rame molto liscio si traduce in perdite di inserzione ottimali a frequenze più elevate dove le perdite per effetto pelle giocano un ruolo sostanziale.
I vantaggi dei laminati RF-10.Ha eottima adesione su rame liscio, helevata conduttività termica per una migliore gestione termica, High DK per la riduzione delle dimensioni del circuito RF elow 0,0025 tangente di perdita a 10 GHz ecc.
L'RF-10 ha una vasta gamma di applicazioni.Compreso unsistemi anticollisione velivoli,Antenne GPS, mantenne patch icrostrip, pcomponenti attivi (filtri, accoppiatori, divisori di potenza)eccetera.
La nostra capacità PCB (RF-10)
| Materiale PCB: | Compositi di PTFE caricato con ceramica e fibra di vetro intrecciata |
| Designazione: | RF-10 |
| Costante dielettrica: | 10.2 |
| Fattore di dissipazione | 0,0025 10 GHz |
| Numero di strati: | PCB a doppia faccia, PCB multistrato, PCB ibrido |
| Peso del rame: | 0,5 once (17 µm), 1 once (35 µm), 2 once (70 µm) |
| Spessore PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Dimensione PCB: | ≤400mm X 500mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: | Rame nudo, HASL, ENIG, Immersion silver, Immersion tin, OSP ecc.. |
Valori tipici RF-10
| Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 mod. | 10.2±0.3 | 10.2±0.3 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 mod. | 0,0025 | 0,0025 | ||
| TcK†(da -55 a 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
| Forza di buccia(1 oncia RT rame) | IPC-650 2.4.8 (a saldare) | libbre/pollice | 10 | N/mm | 1.7 |
| Resistività di volume | IPC-650 2.5.17.1 | Mohm/cm | 6,0 x 107 | Mohm/cm | 6,0 x 107 |
| Resistività superficiale | IPC-650 2.5.17.1 | Mah | 1,0 x 108 | Mah | 1,0 x 108 |
| Resistenza alla flessione(MD) | IPC-650-2.4.4 | psi | 14.000 | N/mm2 | 96,53 |
| Resistenza alla flessione(CD) | IPC-650-2.4.4 | psi | 10.000 | N/mm2 | 68,95 |
| Resistenza alla trazione(MD) | IPC-650-2.4.19 | psi | 8.900 | N/mm2 | 62.57 |
| Resistenza alla trazione(CD) | IPC-650-2.4.19 | psi | 5.300 | N/mm2 | 37.26 |
| Stabilità dimensionale | IPC-650 2.4.39(Dopo l'incisione) | % (25 milioni di MD) | -0.0032 | % (25 milioni di CD) | -0.0239 |
| Stabilità dimensionale | IPC-650 2.4.39(Dopo la cottura) | % (25 milioni di MD) | -0.0215 | % (25 milioni di CD) | -0,0529 |
| Stabilità dimensionale | IPC-650 2.4.39(Dopo lo stress) | % (25 milioni di MD) | -0.0301 | % (25 milioni di CD) | -0,0653 |
| Stabilità dimensionale | IPC-650 2.4.39(Dopo l'incisione) | % (60 mil-MD) | -0,0027 | % (60 milioni di CD) | -0.0142 |
| Stabilità dimensionale | IPC-650 2.4.39(Dopo la cottura) | % (60 mil-MD) | -0,1500 | % (60 milioni di CD) | -0,0326 |
| Stabilità dimensionale | IPC-650 2.4.39(Dopo lo stress) | % (60 mil-MD) | -0,0167 | % (60 milioni di CD) | -0,0377 |
| Densità(Peso specifico) | IPC-650-2.3.5 | gr/cm3 | 2.77 | gr/cm3 | 2.77 |
| Calore specifico | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| Conduttività termica(Senza rivestimento) | IPC-650-2.4.50 | W/M*K | 0,85 | W/M*K | 0,85 |
| CTE (asse X -Y)(da 50 a 150 °C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (asse Z)(da 50 a 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
| Classificazione di infiammabilità | Interno | V-0 | V-0 |
