bordo a più strati ibrido del PWB di 60mil rf con l'oro di immersione

60mil Hybrid Multilayer RF PCB Board With Immersion Gold
60mil Hybrid Multilayer RF PCB Board With Immersion Gold 60mil Hybrid Multilayer RF PCB Board With Immersion Gold

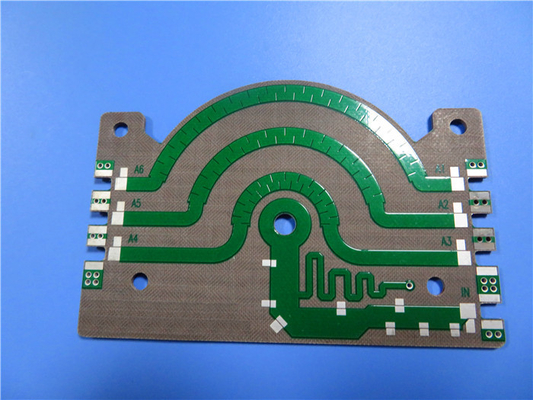

Grande immagine :  bordo a più strati ibrido del PWB di 60mil rf con l'oro di immersione

Dettagli:
Luogo di origine: porcellana
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-193.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: Prodotti compositi di ceramica, PTFE e fibre di vetro tessute Conteggio di strato: Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Spessore del PWB: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) Dimensione del PWB: ≤400 mm x 500 mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Peso di rame: 0.5oz (17 µm), 1oz (35µm)
Finitura superficia: Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro…
Evidenziare:

Bordo ibrido del prototipo di rf

,

Circuito elettronico multistrato

,

PWB a più strati di 60mil rf



TLY-5Z PCB ad alta frequenza 60mil 30mil 20mil e 10mil Taconic RF PCB con immersione oro

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



I laminati ad alta frequenza TLY-5Z di Taconic sono composti avanzati di ceramica, PTFE e fibra di vetro tessuta.È progettato per applicazioni a bassa densità come l'aerospaziale con requisiti di peso ottimicamente bassiDal momento che utilizza ceramica e fibra di vetro tessuta, TLY-5Z ha una proprietà stabile sulle dimensioni.L'approccio a bassa densità lo rende anche con una bassa espansione dell'asse Z che non è possibile con compositi ricchi di PTFE. TLY-5Z ha un'elevata stabilità termica e ha solo la metà dell'espansione termica dei laminati ricchi di PTFE, offre una perforazione migliorata e può essere ciclicata termicamente.



Vantaggi:

CTE basso asse Z

di larghezza superiore a 20 mm

Bassa densità (1,92 g/cm3)

Attraente rapporto prezzo/prestazioni

Ottima resistenza alla buccia

Conformi al rame piatto



Le applicazioni tipiche del PCB TLY-5Z includono:

1Componenti aerospaziali: il PCB può essere utilizzato in vari componenti aerospaziali, approfittando del suo basso peso e della sua stabilità.



2. Antenne a basso peso per aerei: la natura leggera del PCB TLY-5Z lo rende adatto per la produzione di antenne a basso peso utilizzate negli aerei.



3Componenti passivi RF: il PCB può essere utilizzato in componenti passivi RF, beneficiando delle sue eccellenti caratteristiche di prestazione.



bordo a più strati ibrido del PWB di 60mil rf con l'oro di immersione 0



La nostra capacità di PCB (TLY-5Z)

Materiale per PCB: Prodotti compositi di ceramica, PTFE e fibre di vetro tessute
Indicazione: TLY-5Z
Costante dielettrica: 2.20 +/- 0,04 (1,9 GHz)
Fattore di dissipazione 0.0015 (10 GHz)
Numero di strati: PCB a doppio lato, PCB a più strati, PCB ibrido
Peso di rame: 0.5 oz (17 μm), 1 oz (35 μm)
Spessore del laminato: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale: rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc.



Su di noi

Fondata nel 2003, Shenzhen Bicheng Electronics Technology Co., Ltd è un fornitore e esportatore di PCB ad alta frequenza stabilito a Shenzhen in Cina, che taglia antenne di stazioni base cellulari, satelliti,componenti passivi ad alta frequenza, circuiti di linea a microstrip e a banda, apparecchiature ad onde millimetriche, sistemi radar, antenne digitali a radiofrequenza e altri campi in tutto il mondo per 18 anni.I nostri PCB ad alta frequenza sono principalmente costruiti su 3 marchi di materiali ad alta frequenza: Rogers Corporation, Taconic e Wangling. Costante dielettrica varia da 2,2 a 10,2 ecc.



Abbiamo anche divisioni di circuiti stampati FR-4, circuiti flessibili e PCB a nucleo metallico come prototipi, da piccole serie a produzione di massa.Inoltre, ricerchiamo e realizziamo attivamente progetti di PCB ad alto valore aggiunto come HDI., giro rapido, controllo dell'impedenza, rame pesante e backplane board, ecc. Questo ha reso i nostri prodotti PCB generare un prolungamento efficace e la completazione,e la formazione di una linea di prodotti integrati che vanno da basso a alto livello.



I nostri PCB sono utilizzati per una varietà di scopi, inclusi, ma non limitati a, reti di computer, sicurezza e sorveglianza, alimentazione, telecomunicazioni, elettronica automobilistica,apparecchi e strumenti medici, di difesa nazionale e attrezzature industriali ecc.



Appendice: Valori tipici del TLY-5Z

Immobili Metodo di prova Unità Valore Unità Valore
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20+/- 0.04   2.20+/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D) K (-55 ~ 150°C) IPC-650 2.5.5.6 Mod. ppm/°C - 72 anni. ppm/°C - 72 anni.
Tensione di rottura dielettrica IPC-650 2.5.6 kV 45 kV 45
Forza dielettrica IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Assorbimento di umidità IPC-650 2.6.2.1 % 0.03 % 0.03
Forza di buccia (1 oz. di rame) IPC-650 2.4.8 Peso/pollice 7 N/mm 1.3
Resistenza al volume IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Resistenza superficiale IPC-650 2.5.17.1 Mohms 10^8 Mohms 10^8
Resistenza alla trazione (MD) IPC-650 2.4.18.3 psi 9137 N/mm2 63
Resistenza alla trazione (CD) IPC-650 2.4.18.3 psi 9572 N/mm2 66
Modulo di trazione (MD) IPC-650 2.4.18.3 psi 182,748 N/mm2 1260
Modulo di trazione (CD) IPC-650 2.4.18.3 psi 165,344 N/mm2 1140
L'allungamento (MD) IPC-650 2.4.18.3 % 6 % 6
L'allungamento (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Forza flessibile (MD) ASTM D790 psi 10,300 N/mm2 71
Forza flessibile (CD) ASTM D790 psi 11,600 N/mm2 80
Modulo flessibile (MD) ASTM D790 psi 377,100 N/mm2 2600
Modulo flessibile (CD) ASTM D790 psi 432,213 N/mm2 2980
Stabilità dimensionale (MD) IPC-650 2.4.39(Bake) % (10 milioni) - Zero.05 % (30 milioni) - Zero.05
Stabilità dimensionale (CD) IPC-650 2.4.39(Bake) % (10 milioni) - Zero.17 % (30 milioni) - Zero.11
Stabilità dimensionale (MD) IPC-650 2.4.39(Stresso) % (10 milioni) - Zero.07 % (30 milioni) - Zero.07
Stabilità dimensionale (CD) IPC-650 2.4.39(Stresso) % (10 milioni) - Zero.22 % (30 milioni) - Zero.14
Densità (gravità specifica) IPC-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Calore specifico IPC-650 2.4.50 J/g°C 0.95 J/g°C 0.95
Conduttività termica IPC-650 2.4.50 W/M*K 0.2 W/M*K 0.2
CTE (x-y) (50 - 150)°C) IPC-650 2.4.41 ppm/oC 30-40 ppm/oC 30-40
CTE (z) (50 - 150)°C) IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Durezza ASTM D2240(Durometro) - 68 - 68
Classificazione di infiammabilità UL-94 UL-94   V-0   V-0



bordo a più strati ibrido del PWB di 60mil rf con l'oro di immersione 1
