Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | TC600 1.27mm | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 1,4 millimetri ±0.1 | Dimensione del PWB: | 120 x 66mm=1up |
| Maschera della lega per saldatura: | nero | Silkscreen: | bianco |
| Peso di rame: | 1oz | Finitura superficia: | Argento di immersione, 80,8% |
| Evidenziare: | Bordo ad alta velocità del PWB di microonda,Microonda Oven Circuit Board del PWB,Doppio bordo parteggiato del PWB di microonda |
||

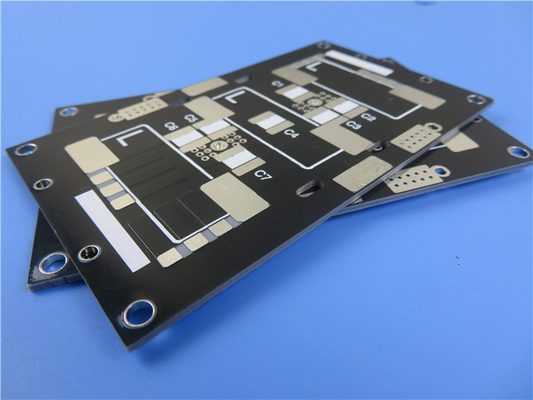

TC600 circuito parteggiato doppio ad alta frequenza di a microonde del PWB 50mil 1.27mm con l'argento di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di gestione che di calore il PWB ha fatto sul substrato TC600 di Rogers (Arlon) con spessore 50mil, iniziante il rame 0.5oz, ha finito la maschera di rame e nera di 1oz della lega per saldatura dal lato componente e l'argento di immersione placcato sui cuscinetti. È un bordo di doppio strato manifatturiero secondo la norma della classe 2 di IPC. Tutti bordi sono sonda o dispositivo provata di 100% e di volo elettrica della prova, prima della spedizione.
Specifiche del PWB
| DIMENSIONE DEL PWB | 120 x 66mm=1up |
| TIPO DEL BORDO | Il doppio ha parteggiato PWB |
| Numero degli strati | 2 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 17um (0,5 once) +plate |
| TC600 1.27mm | |
| rame ------- 17um (0,5 once) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 6 mil/6 |
| Fori minimi/massimi: | 0,5 millimetri/4,0 millimetri |
| Numero dei fori differenti: | 6 |
| Numero dei luoghi di perforazione: | 87 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza: | no |
| Numero del dito dell'oro: | 0 |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | TC600 1.27mm |
| Esterno finale della stagnola: | 1,0 once |
| Stagnola finale interna: | N/A |
| Altezza finale del PWB: | 1,4 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Argento di immersione, 80,8% |
| Saldi la maschera per applicarsi a: | Lato superiore e lato inferiore |
| Colore della maschera della lega per saldatura: | Nero |
| Tipo della maschera della lega per saldatura: | LPI |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | Lato componente |
| Colore della leggenda componente | Bianco |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.5mm. |
| VALUTAZIONE DI FLAMIBILITY | 94V-0 |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
I nostri vantaggi
1. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
2. I prodotti e la fabbricazione del PWB sono certificati dalle organizzazioni autorizzate;
3. officina 16000㎡ con capacità dell'uscita 30000㎡ e 8000 tipi di PWB al mese;
4. Controllo rapido di CADCAM e citazione libera del PWB;
5. Nessuna quantità di ordine minimo. 1 pezzo è disponibile;
6. Un gruppo con passione, disciplina, responsabilità ed onestà;
7. Più degli anni 19+ di esperienza ad alta frequenza del PWB;
8. Capacità del PWB del prototipo a capacità di produzione in volume;
9. Consegna in tempo: >98%, tasso di reclamo del cliente: <1>
10. Classe 3 della classe 2/IPC di IPC;
Le nostre capacità del PWB (2022)
| Parametro | Valore |
| Conteggi di strato | 1-32 |
| Materiale del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo. |
| Dimensione massima | Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo |
| Tolleranza del profilo del bordo | ±0,0059"(0.15mm) |
| Spessore del PWB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Tolleranza di spessore (T≥0.8mm) | ±8% |
| Tolleranza di spessore (t<0.8mm) | ±10% |
| Spessore di strato dell'isolamento | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Pista minima | 0,003" (0.075mm) |
| Spazio minimo | 0,003" (0.075mm) |
| Spessore di rame esterno | 35µm--350µm (1oz-10oz) |
| Spessore di rame interno | 17µm--350µm (0.5oz - 10oz) |
| Luogo di perforazione (meccanico) | 0,0079" - 0,25" (0.2mm--6.35mm) |
| Foro finito (meccanico) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (meccanico) | 0,00295" (0.075mm) |
| Registrazione (meccanica) | 0,00197" (0.05mm) |
| Allungamento | 12:1 |
| Tipo della maschera della lega per saldatura | LPI |
| Min Soldermask Bridge | 0,00315" (0.08mm) |
| Min Soldermask Clearance | 0,00197" (0.05mm) |
| Spina via il diametro | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Tolleranza di controllo di impedenza | ±10% |
| Finitura superficia | HASL, HASL SE, ENIG, latta di immersione, argento di immersione, OSP, dito dell'oro, ecc. placcato oro puro. |
