Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Laminati ceramici dell'idrocarburo | Conteggio di strato: | Doppio PWB parteggiato, PWB a più strati, PWB ibrido |
|---|---|---|---|
| Spessore del PWB: | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro… | ||
| Evidenziare: | Circuito di RO4835 rf,PWB a più strati di 30mil rf,Circuito stampato del rame rf di ED |
||
Rogers RO4835 PCB ad alta frequenza 10mil 20mil 30mil ED rame 10,7mil 20,7mil 30,7mil LoPro rame

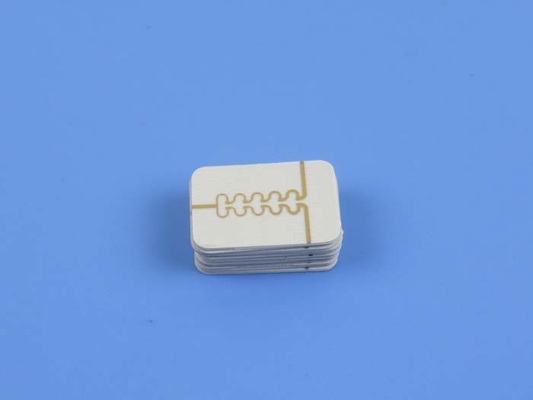

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
I substrati Rogers RO4835 sono laminati in ceramica ad idrocarburi, un tipo di materiali ad alta frequenza antiossidanti per applicazioni che richiedono una maggiore stabilità a temperature elevate.È significativamente più resistente all'ossidazione rispetto ad altri materiali a base di idrocarburiI laminati RO4835 sono progettati per offrire prestazioni di alta frequenza superiori e fabbricazione di circuiti a basso costo.Il materiale RO4835 fornisce proprietà elettriche e meccaniche quasi identiche ai laminati RO4350B, che i clienti hanno utilizzato con successo per molti anni.
L'ossidazione colpisce tutti i materiali laminati termo-resistenti nel tempo e alla temperatura.l'ossidazione può portare a piccoli aumenti della costante dielettrica e del fattore di dissipazione del substrato del circuito.
Caratteristiche e vantaggi
1• una resistenza all'ossidazione significativamente migliorata rispetto ai tipici materiali a microonde termofertilizzati, progettati per applicazioni ad elevato volume e sensibili alle prestazioni.
2La bassa perdita presenta eccellenti prestazioni elettriche che consentono un'applicazione con frequenze di funzionamento più elevate, particolarmente ideale per le applicazioni automobilistiche.
3Tolleranza stretta della costante dielettrica si traduce in linee di trasmissione a impedenza controllata
4- Il processo compatibile senza piombo non provoca vesciche o delaminazione
5. Basso espansione dell'asse Z si traduce in affidabile rivestito attraverso i fori
6. basso coefficiente di espansione in piano rimane stabile su un'intera gamma di temperature di elaborazione del circuito
7. CAF resistente
La nostra capacità di PCB (RO4835)
| Materiale per PCB: | Laminati ceramici a base di idrocarburi |
| Indicazione: | RO4835 |
| Costante dielettrica: | 3.48 (10 GHz) |
| Fattore di dissipazione | 0.0037 (10 GHz) |
| Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico (copro ED) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Spessore dielettrico (rame LoPro) | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1.542 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Le applicazioni tipiche per il PCB RO4835 includono unradar e sensori per autoveicoli, pmicroonde da punto a punto, pamplificatori, pradar a catena haed,Componenti RF.
Appendice: Valori tipici di RO4835
| Immobili | RO4835 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica | 3.66 | Z | - | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε | +50 | Z | ppm/°C | - 100°Cfino a 150°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 30.2 ((755) | Z | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Modulo di trazione | 7780(1128) | Y | MPa (ksi) | NT1 commercio | ASTM D 638 |
| Resistenza alla trazione | 136(19.7) | Y | MPa (ksi) | NT1 commercio | ASTM D 638 |
| Forza flessibile | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | < 0.5 | X,Y | mm/m (miles/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 10 12 31 |
X Y Z |
ppm/°C | - 55°Cfino a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| Conduttività termica | 0.66 | W/m/oK. | 80°C | ASTM C518 | |
| Assorbimento di umidità | 0.05 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
| Densità | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 0.88 (5.0) | N/mm (pli) | dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. |
