Materiale di base: | DiClad 0.508mm | Conteggio di strato: | 2 strati |
---|---|---|---|
Spessore del PWB: | 0,6 millimetri ±0.1 | Dimensione del PWB: | 68 x 86mm=1up |
Peso di rame: | 1oz | Finitura superficia: | oro di immersione |
Evidenziare: | Materiale ad alta frequenza del PWB 880,Doppio strato ad alta frequenza del PWB,materiale del PWB 60mil |

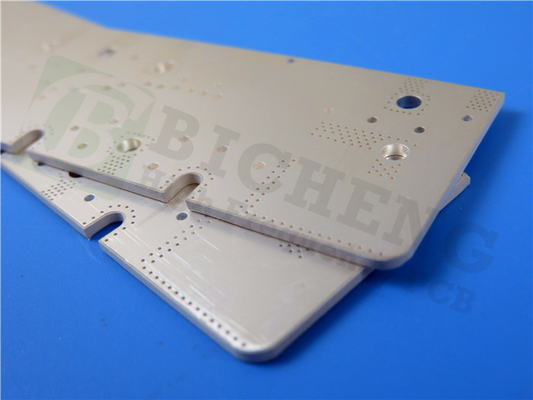

Strato ad alta frequenza 60mil del PWB di Rogers DiClad 880 doppio con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Rogers DiClad 880 laminati è fatto di vetroresina tessuta di rinforzo, a composti basati PTFE che offrono la costante dielettrica più bassa (dk) ed i fattori di dissipazione (Df). Questi laminati sono comunemente usati in filtro, accoppiatore e le applicazioni a basso rumore dell'amplificatore come pure divisori e combinatrici di potere, dove l'uniformità costante e con poche perdite dielettrici sono importanti.
Diamo uno sguardo più attento alle proprietà di DiClad 880. Questo materiale è vetroresina tessuta di rinforzo e basata PTFE, senza alcun riempitore ceramico. La sua costante dielettrica è con attenzione ha regolato con un rapporto mescolantesi preciso di PTFE e di vetroresina, con conseguente valore più basso della dk di 2,17 o di 2,2 a 10 gigahertz e fattore di dissipazione più basso di 0,0009 @ 10 gigahertz. Tuttavia, è importante notare che questo materiale può avere stabilità meno dimensionale che sui materiali della dk.
In termini di proprietà termiche, il coefficiente termico della costante dielettrica (TCDk) di DiClad 880 è relativamente povero a -160 ppm/°C dovuto l'assenza di tutti i riempitori ceramici. Ancora, il coefficiente di espansione termica (CTE) nell'Z-asse diventa più alto a 252 ppm/°C, con conseguente conducibilità termica più debole di 0,26 W/mK.
DiClad 880 ha una forte adesione da ramare, come indicato dalla sua forza di buccia di 14 libbre/pollice dopo lo stress termico. Ulteriormente, sia la resistività di volume che la resistività di superficie sono buone, misurando a 1,4 la x 10^9 MΩ-cm e a 2,9 la x 10^6 MΩ, rispettivamente. Il materiale inoltre ha una resistenza di arco di più maggior di 180 secondi.
DiClad 880 esegue eccezionalmente bene in termini di modulo di tensione, resistenza alla trazione, modulo compressivo e modulo flessionale. Ha tensione di di 45 chili del valore di ripartizione dielettrica una maggior e una densità materiale di un ³ di 2,23 g/cm. Soddisfa le richieste delle norme di infiammabilità UL94-V0 ed ha assorbimento di acqua bassa di 0,02%.
DiClad 880 inoltre ha proprietà impressionanti di degassamento, con una perdita di massa totale bassa di 0,01% e un limite materiale condensabile volatile raccolto di 0,10%. Ha un tasso del riacquisto del vapore acqueo di 0,01%, indicando la resistenza ad assorbimento di umidità e non c'è nessun condensato visibile presente durante l'uso. Questi parametri dimostrano quel DiClad 880 è altamente stabili ed affidabili.
DiClad 880 PCBs è disponibile in vari conteggi di strato, compreso a un solo lato, PCBs su due lati, a più strati ed ibrido e viene negli spessori dielettrici differenti di 20mil (0.508mm), di 30mil (0.762mm) e di 60mil (1.524mm). Sono inoltre disponibili nei pesi di rame di 1oz (35µm) e di 2oz (70µm), concedendo per la flessibilità nella progettazione.
La dimensione del PWB è limitata a 400mm da 500mm ma può essere fabbricata per misura le varie applicazioni. La maschera della lega per saldatura viene in una gamma di colori, compreso verde, nero, blu, giallo e rosso.
La finitura superficia del PWB di DiClad 880 è personalizzabile e disponibile nelle opzioni differenti, compreso l'oro di immersione, il livello di saldatura dell'aria calda (HASL), l'argento di immersione, la latta di immersione, il rame nudo, OSP e l'oro puro hanno placcato, tra l'altro.
DiClad880 PCBs sono versatili e trovano l'utilità in varie applicazioni, compreso le reti dell'alimentazione del radar, commerciale sincronizzato - le reti di matrice, le antenne con poche perdite della stazione base ed i sistemi di guida.
Per concludere, il materiale di DiClad 880 è compatibile con entrambi i processi di rame e diretti electroless tradizionali della metalizzazione del deposito, rendere il processo di montaggio semplice e conveniente. La maggior parte delle finiture superfice, quale HASL, latta, argento, nichel/oro e OSP, si sono applicate a DiClad 880 senza alcuni edizioni o particolari interessi.
Specifiche del PWB
DIMENSIONE DEL PWB | 68 x 86mm=1up |
TIPO DEL BORDO | Il doppio ha parteggiato PWB |
Numero degli strati | 2 strati |
Componenti di superficie del supporto | SÌ |
Attraverso le componenti del foro | NO |
ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 17um (0,5 once) +plate |
DiClad 0.508mm | |
rame ------- 17um (0,5 once) + strato del piatto BOT | |
TECNOLOGIA | |
Traccia e spazio minimi: | mil 10 mil/10 |
Fori minimi/massimi: | 0,5 millimetri/1,0 millimetri |
Numero dei fori differenti: | 4 |
Numero dei luoghi di perforazione: | 12 |
Numero delle scanalature macinate: | 0 |
Numero dei ritagli interni: | 2 |
Controllo di impedenza: | no |
Numero del dito dell'oro: | 0 |
MATERIALE DEL BORDO | |
In vetro epossidico: | DiClad880 0.508mm |
Esterno finale della stagnola: | 1,0 once |
Stagnola finale interna: | N/A |
Altezza finale del PWB: | 0,6 millimetri ±0.1 |
PLACCAGGIO E RICOPRIRE | |
Finitura superficia | Oro di immersione, 88,2% |
Saldi la maschera per applicarsi a: | N/A |
Colore della maschera della lega per saldatura: | N/A |
Tipo della maschera della lega per saldatura: | N/A |
CONTOUR/CUTTING | Percorso |
MARCATURA | |
Lato della leggenda componente | N/A |
Colore della leggenda componente | N/A |
Produttore Name o logo: | N/A |
VIA | Foro metallizzato (PTH), dimensione minima 0.5mm. |
VALUTAZIONE DI FLAMIBILITY | 94V-0 |
TOLLERANZA DI DIMENSIONE | |
Dimensione del profilo: | 0,0059" |
Placcatura del bordo: | 0,0029" |
Tolleranza del trapano: | 0,002" |
PROVA | Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | Universalmente, globalmente. |
