Dettagli:
|
Evidenziare: | PCB rigidi compositi in PTFE in ceramica,6010 RF PCB Blog,50 milligrammi di PCB rigidi a due strati |
---|

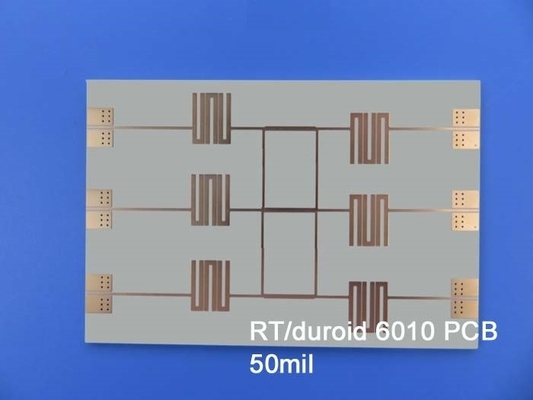

Scopri i nostri PCB altamente performanti e affidabili, realizzati con materiali all'avanguardia e processi di produzione avanzati.Questo PCB rigido a due strati soddisfa i più elevati standard industriali ed è perfetto per una vasta gamma di applicazioniEsploriamo le caratteristiche eccezionali di questo notevole PCB:
1Materiale per PCB:
- Realizzato in composti PTFE ceramici RT/duroid 6010.2LM per eccellenti prestazioni elettriche e durabilità.
- Processo privo di piombo per una maggiore rispettosità ambientale.
- progettato per funzionare in un'ampia gamma di temperature (-40°C a +85°C), adatto a vari ambienti.
2Stackup:
- Progettazione ottimizzata per l'integrità e le prestazioni del segnale.
- costruzione a due strati con spessore di rame finito di 35um per una robusta conducibilità elettrica.
- RT/duroide 6010.2LM dielettrico, spessore 50 millimetri, per un isolamento affidabile e integrità del segnale.
-35um spessore di rame finito sugli strati superiore e inferiore per prestazioni costanti.
3Dettagli della costruzione:
- Dimensioni della tavola compatta: 94 mm x 90 mm.
- Traccia minima/spazio: 9/10 mil per un percorso preciso e progettazioni ad alta densità.
- Dimensione minima del foro: 0,5 mm, consentendo una scelta versatile di componenti.
- Nessuna via cieca o sepolta, semplificando il processo di produzione.
- Spessore della tavola finita: 1,4 mm, resistenza e flessibilità.
1 oz (1,4 ml) di peso di rame finito su tutti gli strati per una conducibilità elettrica ottimale.
- 1 mil per spessore di rivestimento per una connessione affidabile tra strati.
- Finitura superficiale: oro immersivo per un'eccellente solderabilità e resistenza alla corrosione.
- White Top Silkscreen per una chiara etichettatura e identificazione dei componenti.
- Niente Silkscreen per un'estetica pulita e professionale.
- Maschera di saldatura blu in alto e in basso per una protezione eccezionale dalle tracce e la prevenzione del saldatura.
- Nessuna serigrafia sulle saldature per una saldatura precisa e errori minimi.
-100% Esame elettrico per garantire la qualità e l'affidabilità.
- 0, 5 mm di vias riempite di resina e coperte secondo IPC-4761 Tipo VII, migliorando l'integrità strutturale e l'affidabilità.
4- Statistiche sui PCB:
- Accomoda 42 componenti per circuiti versatili.
- 67 pad per ampie opzioni di connettività.
- 48 Pad per il montaggio sicuro dei componenti.
-19 Top SMT Pad per componenti montati in superficie.
- Nessun SMT pad per un layout snello.
- 65 vie per un'efficiente distribuzione del segnale.
-6 Reti per una connessione affidabile tra i componenti.
5Tipo di disegno fornito: Gerber RS-274-X, il formato standard del settore per la fabbricazione di PCB.
6- Standard accettato: conforme agli standard IPC-Class-2 per elevata qualità e affidabilità.
7Servizio: I nostri servizi PCB eccezionali sono disponibili in tutto il mondo per una conveniente accessibilità.
Per qualsiasi richiesta tecnica o ulteriori informazioni, non esitate a contattare Ivy all'indirizzo sales10@bichengpcb.com.
Materiale per PCB: | Fabbricazione a partire da materiali di cui all'allegato II |
Indicatore: | NT1duroide 6010LM |
Costante dielettrica: | 10.2 ± 0,25 (processo); 10.7 (progettazione) |
Numero di strati: | 1 strato, 2 strato |
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Spessore dielettrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
Dimensione del PCB: | ≤ 400 mm x 500 mm |
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
Finitura superficiale: | rame nudo, HASL, ENIG, stagno immersivo, argento immersivo, OSP. |
Scatenare la potenza di RT/duroid 6010: trasformare le prestazioni dei PCB
Io...Introduzione:
Nel mondo veloce dell'elettronica, i progressi tecnologici stanno costantemente guidando l'innovazione.RT/duroid 6010 è diventato la scelta ideale per gli ingegneri in cerca di circuiti di alte prestazioni e affidabiliIn questo articolo, esploreremo le qualità e i benefici generali di RT/duroid 6010, e come sta trasformando le prestazioni dei PCB in vari settori.
Prestazioni elettriche senza pari:
Il cuore del RT/duroide 6010 è costituito dalle sue eccezionali proprietà elettriche, con una costante dielettrica di 10,2±0.25Inoltre, il suo basso fattore di dissipazione di 0,0023 consente una trasmissione precisa di segnali ad alta frequenza,rendendolo ideale per applicazioni che richiedono un'eccellente integrità del segnale.
Stabilità a temperatura:
Una delle caratteristiche di spicco del RT/duroid 6010 è la sua stabilità termica.mantiene le sue proprietà dielettriche in un ampio intervallo di temperature (-50°C a 170°C)Questa stabilità garantisce prestazioni costanti anche in ambienti difficili, rendendolo adatto per applicazioni nel settore aerospaziale, automobilistico e delle telecomunicazioni.
Proprietà meccaniche robuste:
RT/duroid 6010 vanta una resistenza meccanica impressionante.rendere altamente resistente alle deformazioni e ai danni strutturaliQuesta durata garantisce la longevità e l'affidabilità dei PCB anche in condizioni difficili.
Modulo flessibile per una maggiore rigidità:
Il modulo di flessione del RT/duroid 6010, misurato a 4364 MPa, garantisce una rigidità superiore.garantire prestazioni costanti e facilità di montaggio.
Resilienza ambientale:
Gli ingegneri e i produttori si concentrano sempre più sulla sostenibilità ambientale.soddisfare severi standard ambientali senza compromettere le prestazioniEsso consente lo sviluppo di PCB ecologici in linea con le iniziative verdi.
Versatilità nelle applicazioni:
Uno dei vantaggi più significativi del RT/duroid 6010 è la sua versatilità, che lo porta a trovare applicazioni in una vasta gamma di settori, dall'elettronica di consumo all'aerospaziale.Le sue eccezionali proprietà elettriche e meccaniche lo rendono una scelta ideale per applicazioni ad alta frequenza, quali sistemi radar, circuiti a microonde e comunicazioni satellitari.
Conclusione:
RT/duroid 6010 ha rivoluzionato la produzione di PCB con le sue eccezionali qualità e vantaggi.robuste proprietà meccaniche, e la sua compatibilità con processi privi di piombo lo rendono il materiale preferito dagli ingegneri che cercano circuiti di altissimo livello.La versatilità di RT/duroid 6010 permette la sua applicazione in diversi settori industriali, consentendo lo sviluppo di elettronica all'avanguardia che spinge i confini dell'innovazione.RT/duroid 6010 testimonia il potere dei materiali nel trasformare le prestazioni dei PCB e nel plasmare il futuro dell'elettronica.
