Introduzione:
Nel mondo dell'elettronica in rapido ritmo, la domanda di circuiti stampati (PCB) ad alte prestazioni continua ad aumentare.Il PCB RO4003C recentemente spedito è una soluzione innovativa che consente la realizzazione di applicazioni all'avanguardia che richiedono alte frequenze di funzionamentoQuesto articolo approfondisce le caratteristiche, i benefici, i dettagli di costruzione, le statistiche e le applicazioni tipiche del PCB RO4003C,sottolineando i suoi significativi vantaggi per l'industria elettronica.
1. Caratteristiche:
Il substrato RO4003C vanta una serie di caratteristiche che lo rendono una scelta eccezionale per applicazioni ad alta frequenza:
a) Rogers RO4003C Vetro tessuto rinforzato ad idrocarburi/ceramica:
Il PCB RO4003C è costruito utilizzando il materiale avanzato RO4003C di Rogers, un substrato di idrocarburi/ceramica rinforzato in vetro tessuto.stabilità, e precisione dimensionale.
b) Costante dielettrica (DK) di 3,38 +/- 0,05 a 10 GHz:
Con una bassa costante dielettrica e una tolleranza stretta, il PCB RO4003C garantisce una propagazione precisa del segnale, riducendo al minimo le perdite e massimizzando l'integrità del segnale.
c) Fattore di dissipazione di 0,0027 a 10 GHz:
Il basso fattore di dissipazione del PCB RO4003C consente un efficiente trasferimento di energia, riducendo l'attenuazione del segnale e supportando applicazioni ad alta frequenza.
d) Conduttività termica di 0,71 W/m/°K:
L'elevata conduttività termica del PCB facilita una efficace dissipazione del calore, garantendo prestazioni e affidabilità ottimali anche in condizioni difficili.
e) Coefficiente di espansione termica (CTE):
Il PCB RO4003C presenta una bassa espansione dell'asse Z e coefficienti di espansione controllati negli assi X, Y e Z, rendendolo altamente stabile in una vasta gamma di temperature.
f) Tg > 280 °C:
Con un'elevata temperatura di transizione vetrosa (Tg), il PCB RO4003C può resistere a temperature elevate, rendendolo adatto per applicazioni che comportano condizioni operative difficili.
g) da -40°C a +85°C:
Il PCB è progettato per funzionare in modo affidabile in un intervallo di temperatura compreso tra -40°C e +85°C, garantendo la sua idoneità a vari ambienti.
| RO4003C Valore tipico | |||||
| Immobili | RO4003C | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta | |
| Costante dielettrica | 3.55 | Z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +40 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo di trazione | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Resistenza alla trazione | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 commercio | ASTM D 638 |
| Forza flessibile | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | < 0.3 | X,Y | mm/m (millimetro/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 11 14 46 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Conduttività termica | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Assorbimento di umidità | 0.06 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
| Densità | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | N/A | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. | ||||
2- Benefici:
Il PCB RO4003C offre diversi vantaggi che lo rendono una scelta ideale per applicazioni ad alta frequenza e a banda larga:
a) Tolleranza dielettrica bassa e bassa perdita:
La bassa tolleranza dielettrica del PCB e le caratteristiche di bassa perdita consentono una trasmissione del segnale efficiente, riducendo al minimo il degrado del segnale e massimizzando le prestazioni del sistema.
b) Eccellente prestazione elettrica:
Con proprietà elettriche stabili in un ampio intervallo di frequenza, il PCB RO4003C garantisce un'integrità del segnale costante e consente la progettazione di filtri e linee di trasmissione ad alte prestazioni.
c) Linee di trasmissione a impedenza controllata:
Le proprietà del PCB consentono la creazione di linee di trasmissione a impedenza controllata, garantendo una corrispondenza accurata del segnale e riducendo al minimo i riflessi, con conseguente miglioramento della qualità del segnale.
d) eccellente stabilità dimensionale:
Il PCB RO4003C presenta un'eccellente stabilità dimensionale, garantendo prestazioni costanti e consentendo processi di produzione e assemblaggio precisi.
e) Affidabile, rivestito di vetro:
La bassa espansione dell'asse Z e la resistenza al CAF del PCB RO4003C contribuiscono all'affidabilità e alla longevità dei fori rivestiti, migliorando la durata complessiva del PCB.
f) Rimane stabile su una vasta gamma di temperature:
Il basso coefficiente di espansione in piano del PCB garantisce la stabilità in tutta la gamma di temperature di elaborazione del circuito, consentendo prestazioni costanti durante la produzione e il funzionamento.
g) Processo di produzione in volume e prezzi competitivi:
I laminati RO4003C possono essere fabbricati utilizzando processi epossidici standard di vetro, rendendoli compatibili con la produzione in serie.Il prezzo competitivo del PCB offre soluzioni convenienti per varie applicazioni.

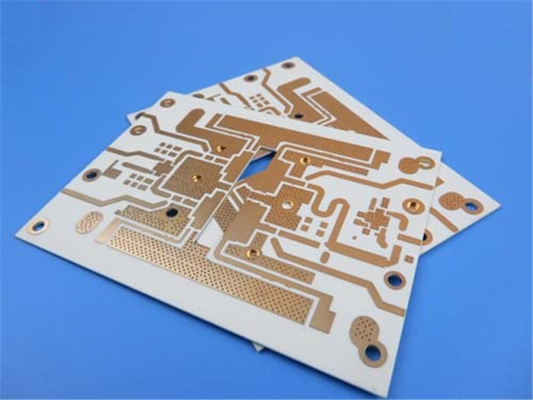

3- PCB stackup e dettagli di costruzione:
Questo PCB segue un impianto di PCB rigidi a due strati, con strati di rame su entrambi i lati del nucleo RO4003C. I dettagli di costruzione sono i seguenti:
- Strato di rame 1: 35 μm
- Rogers 4003C Core: 32 millimetri
- Strato di rame 2: 35 μm
Le dimensioni della scheda sono di 1200 mm x 300 mm, con una tolleranza di +/- 0,15 mm. Questo PCB supporta una traccia/spazio minima di 6/6 mil e una dimensione minima del foro di 0,5 mm. Non incorpora vias cieche.Lo spessore del pannello finito è pari a 0.9 mm, con uno strato esterno di rame finito di peso di 1 oz (1,4 mil).e non c' e'nessuna pellicola di seta o maschera di saldatura in fondo.
Ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo i più alti standard di qualità.
4- Statistiche sui PCB:
Questo PCB è equipaggiato per gestire progetti elettronici complessi, con le seguenti statistiche:
- Componenti: 51
- Total Pads: 232
- Per via dei cuscinetti: 171
- Pad SMT superiori: 61
- Pad SMT inferiori: 0
- Vias: 120.
- Reti: 4
5. Tipo di opere d'arte fornite:Gerber RS-274-X
Questo PCB RO4003C accetta l'artwork Gerber RS-274-X, garantendo la compatibilità con gli strumenti di progettazione standard del settore e facilitando l'integrazione senza soluzione di continuità nei processi di produzione esistenti.
6- Standard di qualità:Classe IPC-2
Il PCB RO4003C aderisce allo standard di qualità IPC-Class-2, garantendo prestazioni affidabili e qualità di produzione costante.
7Disponibilità: in tutto il mondo
Il PCB RO4003C è disponibile per l'acquisto e la spedizione in tutto il mondo, rendendolo accessibile a progettisti e produttori di tutto il mondo.
8Alcune applicazioni tipiche:
La versatilità e le caratteristiche di prestazione del PCB RO4003C lo rendono adatto a una vasta gamma di applicazioni, tra cui:
- Antenne e amplificatori di potenza della stazione base cellulare: le capacità di alta frequenza e la stabilità del PCB RO4003C lo rendono una scelta ideale per le antenne e gli amplificatori di potenza della stazione base cellulare,quando una trasmissione affidabile del segnale e un efficiente trasferimento di energia sono fondamentali.
- Tag di identificazione RF: le basse tolleranze dielettriche e le linee di trasmissione a impedenza controllata del PCB consentono sistemi di tag di identificazione RF altamente accurati e affidabili.
- Radar e sensori automobilistici: le proprietà elettriche stabili del PCB RO4003C e le caratteristiche di bassa perdita lo rendono una scelta eccellente per sistemi di radar e sensori automobilistici,quando è essenziale una trasmissione e un rilevamento precisi del segnale.
- LNB per satelliti di trasmissione diretta: bassa tolleranza dielettrica del PCB, bassa perdita,e le linee di trasmissione a impedenza controllata sono vantaggiose per le applicazioni LNB (Low Noise Block) nei satelliti di trasmissione diretta, che consente la ricezione e l'elaborazione di segnali di alta qualità.
Conclusione:
Il PCB RO4003C rappresenta un significativo progresso nella tecnologia dei PCB ad alta frequenza, offrendo prestazioni elettriche, stabilità e affidabilità eccezionali.linee di trasmissione a impedenza controllata, e stabilità dimensionale, il PCB RO4003C apre nuove possibilità per applicazioni che richiedono alte frequenze di funzionamento e severi standard di prestazione.Identificazione RF, radar per autoveicoli o sistemi satellitari, la RIl PCB O4003C fornisce la base per prestazioni superiori, consentendo agli ingegneri e ai progettisti di spingere i confini della tecnologia.
