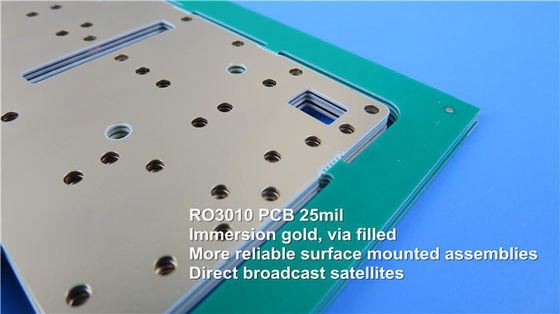

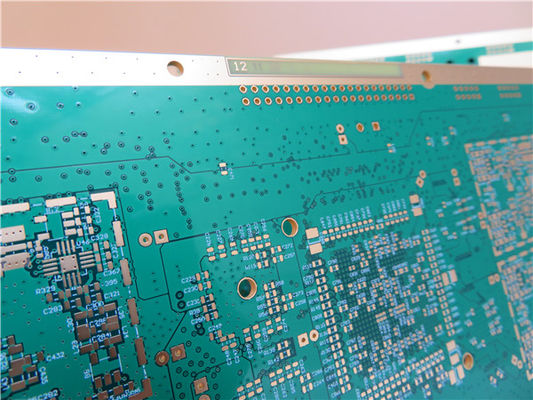

Gerber archiva il bordo del PWB di Rogers di codice di D per l'amplificatore di potenza

Che cosa è il codice di D degli archivi di Gerber?

Il codice di D, parlante semplicemente, il primo carattere è «D». Ci sono tre codici di D negli archivi di Gerber che sono usati per controllare il desktop per muoversi lungo posizione DI X-Y.

D01 (D1): Apra l'otturatore e muova il desktop verso le coordinate DI X-Y corrispondenti.

D02 (D2): Chiuda l'otturatore e muova il desktop verso le coordinate DI X-Y corrispondenti.

D03 (D3): Apra l'otturatore e muova il desktop verso le coordinate DI X-Y corrispondenti. Poi rapidamente aperto e chiudere l'otturatore, così formando un punto di esposizione.

D01 è un comando disegnare una linea; D02 è un comando che muove soltanto il desktop senza esporre il film. Per esempio, D01 e D02 sono come la linea del colpo della penna ed il supporto della penna di movimento nel photoplotter penna tipo.

D03 è il comando «istantaneo». Quando il desktop si muove, l'otturatore è chiuso. Quando i movimenti da tavolino verso le coordinate corrispondenti, l'otturatore si apre immediatamente e si chiude – questo lascerà un'immagine dell'apertura sul film. D03 è un comando molto efficace quando estrae i cuscinetti su un circuito stampato.

I comandi D01, D02 e D03 seguono sempre i loro dati corrispondenti, come nel seguente esempio:

X0Y0D02*

X450Y330D01*

X455Y300D03*

Questi dati indurranno il photoplotter a fare quanto segue: vicino l'otturatore e muovere il desktop verso l'origine; apra l'otturatore e muova il desktop verso 450.330; (così disegni 0,0 - 450.330.) Chiuda l'otturatore ed il movimento a 455.300, apra l'otturatore e chiuda l'otturatore.

Segno dell'apertura, codice di D e D10-D999

A differenza di D01, D02, D03, D10 a D999 sono dati piuttosto che i comandi, essi sono segnati sull'apertura o sulla ruota dell'apertura. Il photoplotter in anticipo ha utilizzato una ruota dell'apertura con 24 fori/scanalatura.

La tabella 1 è una tavola della corrispondenza fra l'apertura ottica ed il codice di D del photoplotter in anticipo.

Può essere visto che D10 a D19 sono sistemati nell'ordine normale, seguito da D70 e da D71 e D20 è tredicesimo allineato. Da D20 a D29, la sequenza è estesa. Il numero dell'apertura dovrebbe essere 23 quando è D30, ma D72 e D73 sono inseriti prima di D30. La maggior parte del disegno ottico ed il software di camma gli richiedono di introdurre le informazioni (forma e dimensione) dell'apertura secondo il codice di D. Alcuni di software sono richiesti per introdurre secondo il numero dell'apertura (in questo caso, dovete riorganizzare secondo la tavola corrispondente qui sopra).

Ci sono codici speciali di D fra 3 e 9. È usata per rappresentare la linea segmenti speciale quali le linee punteggiate e le linee del un poco. Ora è usata raramente, cioè, è usata soltanto da alcuni photoplotters obsoleti.
