Dettagli:
Termini di pagamento e spedizione:
|
materiale basato: | Composti non tessuti della vetroresina/PTFE | Costante dielettrica:: | 2,17 o 2,20 (10 gigahertz) |
---|---|---|---|
Fattore di dissipazione: | 0,0013 (10 gigahertz) | Peso di rame: | 1oz (35µm), 2oz (70µm) |
Evidenziare: | PWB ad alta frequenza non tessuto della vetroresina,PWB ad alta frequenza di PTFE,PWB ad alta velocità di IsoClad |
PWB ad alta frequenza sviluppato su Rogers IsoClad 917 materiali non tessuti di fiberglass/PTFE

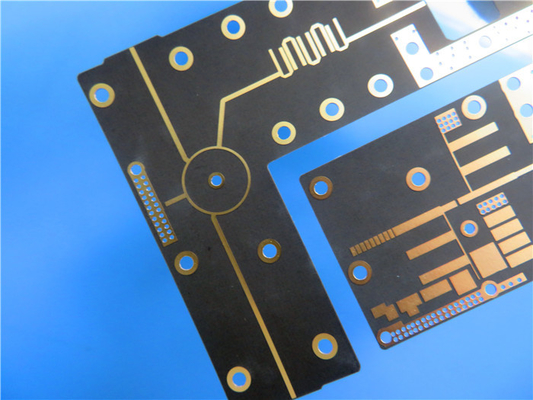

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Breve introduzione
Rogers IsoClad 917 laminati è composti non tessuti di fiberglass/PTFE facendo uso di un rapporto basso di fiberglass/PTFE per raggiungere i 2,17 o 2,20 di dissipazione 0,0013 e costanti fattori dielettrici più basso. Fibre casuali più lunghe e processo privato di IsoClad 917 fornire maggior stabilità dimensionale ed uniformità costante dielettrica che i concorrenti nelle simili classi. È rinforzo non tessuto della vetroresina, meno rigido di quanto la vetroresina tessuta, in modo da ha utilizzato nelle applicazioni dove il PWB finale può essere piegato nella forma, compreso le antenne conformi o le antenne avvolgenti.
Qui sono alcune caratteristiche del materiale di Isoclad 917. Quali la costante dielettrica bassa (dk) di 2,17 o 2,20, un fattore di dissipazione basso di .0013 a 10GHz, estremamente - perdita bassa, assorbimento della bassa umidità, altamente isotropi nelle direzioni ecc. di X, di Y e di Z.
usato spesso in antenne, stripline e circuiti conformi della microstriscia, sistemi di guida, sistemi del radar e più.
La nostra capacità del PWB (IsoClad 917)
Materiale del PWB: | Composti non tessuti della vetroresina/PTFE |
Designazione: | IsoClad 917 |
Costante dielettrica: | 2,17 o 2,20 (10 gigahertz) |
Fattore di dissipazione | 0,0013 (10 gigahertz) |
Conteggio di strato: | Singolo PWB parteggiato e a più strati parteggiato e doppio, PWB ibrido |
Peso di rame: | 1oz (35µm), 2oz (70µm) |
Spessore dielettrico | 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) |
Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro… |
I nostri vantaggi
Fondata nel 2003, la tecnologia il Co., srl di elettronica di Shenzhen Bicheng è un fornitore ad alta frequenza stabilito ed esportatore del PWB a Shenzhen Cina, dividente l'antenna cellulare della stazione base, satellite, componenti passive ad alta frequenza, linea della microstriscia e linea circuito della banda, attrezzature dell'onda di millimetro, sistemi del radar, antenna digitale di radiofrequenza ed altri campi universalmente per 19 anni. Il nostro PCBs ad alta frequenza pricipalmente è costruito su 3 marche materiali ad alta frequenza: Rogers Corporation, Taconic e strapparsi. Gamme costanti dielettriche da 2,2 10,2 ecc.
Inoltre abbiamo divisioni del circuito FR-4, circuiti flessibili ed il centro PCBs del metallo ha caratterizzato come prototipi, piccoli funzionamenti a fabbricazione in serie. Inoltre attivamente ricerchiamo e sviluppiamo tali alti progetti a valore aggiunto del PWB come HDI, il giro rapido, il controllo dell'impedenza, il rame pesante e bordo ecc. della superficie posteriore. Ciò ha fatto i nostri prodotti del PWB generare un efficaci prolungamento e complementazione come pure la formazione della serie di prodotti integrata che varia da inferiore a di qualità superiore.
Appendice: Valori tipici di IsoClad 917
Proprietà | IsoClad 917 | Circostanza | Metodo di prova |
Costante dielettrica @ 10 gigahertz | 2,17, 2,20 | C23/50 | IPC TM-650 2.5.5.5 |
Fattore di dissipazione @ 10 gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
Coefficiente termico di Er (ppm/°C) | -157 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adattato |
Forza di buccia (pollice di lbs.per) | 10 | Dopo il termale | IPC TM-650 2.4.8 |
Resistività di volume (MΩ-cm) | 1,5 x 10 10 | C96/35/90 | IPC TM-650 2.5.17.1 |
Resistività di superficie (MΩ) | 1,0 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
Resistenza di arco (secondi) | >180 | D48/50 | ASTM D-495 |
Modulo di tensione (kpsi) | 133, 120 | , 23°C | ASTM D-638 |
Resistenza alla trazione (kpsi) | 4,3, 3,8 | , 23°C | ASTM D-882 |
Modulo compressivo (kpsi) | 182 | , 23°C | ASTM D-695 |
Modulo flessionale (kpsi) | 213 | , 23°C | ASTM D-790 |
Ripartizione dielettrica (chilovolt) | >45 | D48/50 | ASTM D-149 |
Densità (g/cm3) | 2,23 | , 23°C | Metodo A di ASTM D-792 |
Assorbimento di acqua (%) | 0,04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
Coefficiente del termale | 0°C a 100°C | IPC TM-650 2.4.24 | |
Espansione (ppm/°C) | Mettler 3000 | ||
Ascissa | 46 | Termomeccanico | |
Asse y | 47 | Analizzatore | |
Asse di Z | 236 | ||
Conducibilità termica (W/mK) | 0,263 | 100°C | ASTM E-1225 |
Degassamento | 125°C, torr ≤10-6 | ||
Perdita di Massachussets totale (%) | 0,02 | Massimo 1,00% | |
Composto volatile raccolto | 0,00 | Massimo 0,10% | |
Materiale condensabile (%) | |||
Riacquisto del vapore acqueo (%) | 0,02 | ||
Condensato visibile (±) | NO | ||
Infiammabilità | Requisiti di raduni di UL94-V0 |
C48/23/50, E24/125 | Il verticale dell'UL 94 brucia il IPC TM-650 2.3.10 |
