Dettagli:
Termini di pagamento e spedizione:
|
Materiale di base: | TLY-5Z 0.762mm | Conteggio di strato: | 2 strati |
---|---|---|---|
Spessore del PWB: | 0,8mm±0,1 | Dimensione del PWB: | 72 x 55mm=1up |
Maschera della lega per saldatura: | Verde | Silkscreen: | Bianco |
Peso di rame: | 1oz | Finitura superficia: | oro di immersione |
Evidenziare: | Materiale del PWB di TLY-5Z,bordo del PWB di 0.8mm,Materiale del PWB dell'oro di immersione |

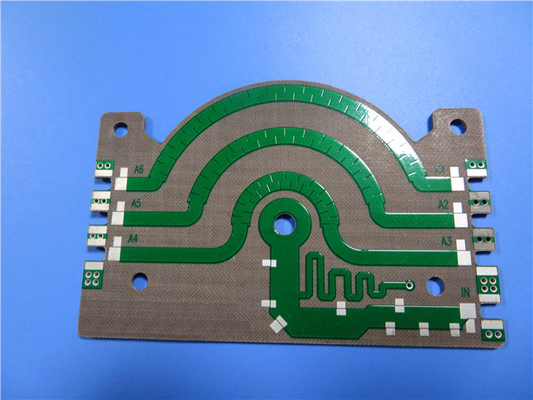

PWB DI TLY-5Z: Una soluzione ad alto rendimento per le applicazioni richiedenti
IL PWB di TLY-5Z è un tipo di circuito stampato che è ampiamente usato in molte applicazioni differenti dovuto il suoi rendimento elevato ed affidabilità. Questo tipo ofPCB è comunemente usato nelle industrie quali le telecomunicazioni, i prodotti elettronici di consumo, i computer e le applicazioni automobilistiche. In questo articolo, nel wewill che beexploring le caratteristiche ed i vantaggi chiave del PWB di TLY-5Z come pure in alcuni delle industrie e delle applicazioni in cui è comunemente usato.
Caratteristiche e vantaggi chiave
IL PWB di TLY-5Z è caratterizzato dalla sue alta conducibilità termica e proprietà elettriche eccellenti dell'isolamento. Queste proprietà lo rendono ideale per le applicazioni della inhigh-prestazione di uso dove la dissipazione di calore e l'isolamento elettrico sono critici. Ulteriormente, il PWB di TLY-5Z è conosciuto per il suo alto anddurability dell'affidabilità, operandogli una scelta popolare per uso negli ambienti duri e richiedendo le applicazioni.
Uno dei vantaggi chiave del PWB di TLY-5Z è la sua capacità di trattare i segnali ad alta frequenza senza perdita o degradazione del segnale. Ciò le rende un idealchoice per le applicazioni quali gli amplificatori di radiofrequenza (rf), trasferimento di dati ad alta velocità e comunicazioni di microonda, tra l'altro.
Industrie ed applicazioni
IL PWB di TLY-5Z è ampiamente usato nell'industria delle telecomunicazioni, specialmente nella costruzione delle stazioni base cellulari e dell'altra infrastruttura di telecomunicazioni. La sue alta conducibilità termica e proprietà elettriche dell'isolamento le operano una scelta ideale per uso in attrezzatura che genera un significantamount del calore, quali gli amplificatori ed i trasmettitori ad alta potenza.
Nell'industria di prodotti elettronici di consumo, il PWB di TLY-5Z è comunemente usato nella costruzione di audio attrezzatura ad alto rendimento, quali i andspeakers degli amplificatori. La sua capacità di trattare i segnali ad alta frequenza senza perdita o degradazione del segnale le opera una scelta ideale per uso chiarezza e fedeltà dei thatrequires dell'audio attrezzatura nell'alte.
IL PWB di TLY-5Z inoltre è utilizzato frequentemente nell'industria automobilistica, specialmente nella costruzione dei sistemi di controllo elettronici del motore del andother ad alto rendimento delle unità di controllo (ECU). La sue alte conducibilità termica ed affidabilità le operano una scelta ideale per uso negli ambienti e in demandingapplications duri, come quelli trovati in automobili ad alto rendimento.
Conclusione
In conclusione, il PWB di TLY-5Z è un tipo ad alto rendimento ed affidabile di circuito stampato che è ampiamente usato in molti andapplications differenti delle industrie. La sue alta conducibilità termica, proprietà elettriche dell'isolamento e capacità trattare i segnali ad alta frequenza le operano una scelta ideale per le applicazioni della inhigh-prestazione di uso che richiedono la dissipazione di calore, l'isolamento elettrico e la chiarezza del segnale.
I nostri vantaggi
1. I prodotti e la fabbricazione del PWB sono certificati dalle organizzazioni autorizzate;
2. Controllo rapido di CADCAM e citazione libera del PWB;
3. Un gruppo con passione, disciplina, responsabilità ed onestà;
4. Consegna in tempo: >98%, tasso di reclamo del cliente: <1>
5. Classe 3 della classe 2/IPC di IPC;
Le nostre capacità del PWB (2022)
Parametro | Valore |
Conteggi di strato | 1-32 |
Materiale del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo. |
Dimensione massima | Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo |
Tolleranza del profilo del bordo | ±0,0059"(0.15mm) |
Spessore del PWB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
Tolleranza di spessore (T≥0.8mm) | ±8% |
Tolleranza di spessore (t<0.8mm) | ±10% |
Spessore di strato dell'isolamento | 0,00295" - 0,1969" (0.075mm--5.00mm) |
Pista minima | 0,003" (0.075mm) |
Spazio minimo | 0,003" (0.075mm) |
Spessore di rame esterno | 35µm--350µm (1oz-10oz) |
Spessore di rame interno | 17µm--350µm (0.5oz - 10oz) |
Luogo di perforazione (meccanico) | 0,0079" - 0,25" (0.2mm--6.35mm) |
Foro finito (meccanico) | 0,0039" - 0,248" (0.10mm--6.30mm) |
DiameterTolerance (meccanico) | 0,00295" (0.075mm) |
Registrazione (meccanica) | 0,00197" (0.05mm) |
Allungamento | 12:1 |
Tipo della maschera della lega per saldatura | LPI |
Min Soldermask Bridge | 0,00315" (0.08mm) |
Min Soldermask Clearance | 0,00197" (0.05mm) |
Spina via il diametro | 0,0098" - 0,0236" (0.25mm--0.60mm) |
Tolleranza di controllo di impedenza | ±10% |
Finitura superficia | HASL, HASL SE, ENIG, latta di immersione, argento di immersione, OSP, dito dell'oro, ecc. placcato oro puro. |
Appendice: Valore tipico di TLY-5Z
Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
La dk @ 1,9 gigahertz | IPC-650 2.5.5.5 .1 MOD. | 2,20+/- 0,04 | 2,20+/- 0,04 | ||
Df @ 1,9 gigahertz | IPC-650 2.5.5.5 .1 MOD. | 0,001 | 0,001 | ||
Df @ 10 gigahertz | IPC-650 2.5.5.5 .1 MOD. | 0,0015 | 0,0015 | ||
TC (D) K (- 55 ~150°C) | MOD di IPC-650 2.5.5.6. | ppm/°C | -72 | ppm/°C | -72 |
Tensione di ripartizione dielettrica | IPC-650 2.5.6 | chilovolt | 45 | chilovolt | 45 |
Resistenza dielettrica | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30.315 |
Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
Forza di buccia (1 oncia. rame) | IPC-650 2.4.8 | libbre. di /inch | 7 | N/mm | 1,3 |
Resistività di volume | IPC-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
Resistività di superficie | IPC-650 2.5.17.1 | Mohms | 10^8 | Mohms | 10^8 |
Resistenza alla trazione (MD) | IPC-650 2.4.18.3 | PSI | 9137 | N/mm2 | 63 |
Resistenza alla trazione (CD) | IPC-650 2.4.18.3 | PSI | 9572 | N/mm2 | 66 |
Modulo di tensione (MD) | IPC-650 2.4.18.3 | PSI | 182.748 | N/mm2 | 1260 |
Modulo di tensione (CD) | IPC-650 2.4.18.3 | PSI | 165.344 | N/mm2 | 1140 |
Allungamento (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
Allungamento (CD) | IPC-650 2.4.18.3 | % | 6,9 | % | 6,9 |
Flex Strength (MD) | ASTM D790 | PSI | 10.300 | N/mm2 | 71 |
Flex Strength (CD) | ASTM D790 | PSI | 11.600 | N/mm2 | 80 |
Flex Modulus (MD) | ASTM D790 | PSI | 377.100 | N/mm2 | 2600 |
Flex Modulus (CD) | ASTM D790 | PSI | 432.213 | N/mm2 | 2980 |
Stabilità dimensionale (MD) | IPC-650 2.4.39 (cuocia) | % (10 mil) | -0,05 | % (30 mil) | -0,05 |
Stabilità dimensionale (CD) | IPC-650 2.4.39 (cuocia) | % (10 mil) | -0,17 | % (30 mil) | -0,11 |
Stabilità dimensionale (MD) | IPC-650 2.4.39 (sforzo) | % (10 mil) | -0,07 | % (30 mil) | -0,07 |
Stabilità dimensionale (CD) | IPC-650 2.4.39 (sforzo) | % (10 mil) | -0,22 | % (30 mil) | -0,14 |
Densità (peso specifico) | IPC-650 2.3.5 | g/cm3 | 1,92 | g/cm3 | 1,92 |
Calore specifico | IPC-650 2.4.50 | J/g°C | 0,95 | J/g°C | 0,95 |
Conducibilità termica | IPC-650 2.4.50 | W/M*K | 0,2 | W/M*K | 0,2 |
CTE (di x-y) (°C) 50 - 150 | IPC-650 2.4.41 | ppm/ºC | 30-40 | ppm/ºC | 30-40 |
CTE (z) (50 -°C) 150 | IPC-650 2.4.41 | ppm/ºC | 130 | ppm/ºC | 130 |
Durezza | ASTM D2240 (durometro) | - | 68 | - | 68 |
Valutazione di infiammabilità UL-94 | UL-94 | V-0 | V-0 |
