Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | Polyimide | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.1mm | Coverlay: | Giallo |
| Silkscreen: | Bianco | Peso di rame: | 1oz |
| Finitura superficia: | Oro di immersione |

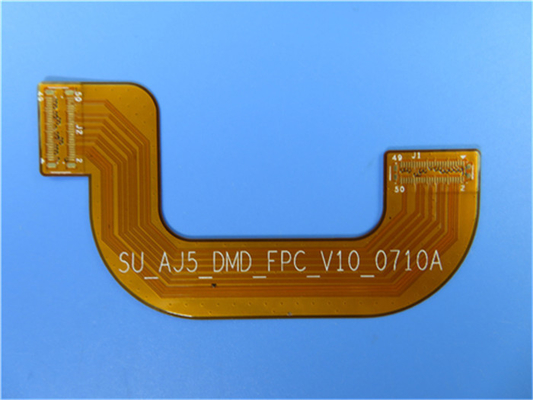

PWB flessibile con la flessione del rinforzo di acciaio inossidabile con lo spessore da acciaio inossidabile
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione del ripetitore di Wifi. È densamente un circuito flessibile di 2 strati a 0.25mm. Il laminato basso proviene da Shengyi, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Acciaio inossidabile come il rinforzo si applica sulle due estremità.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 20,80 x 80.17mm |
| Numero degli strati | 2 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.25mm |
| Materiale del bordo | Polyimde 50µm |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | 60℃ |
| Spessore del Cu di PTH | µm ≥20 |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 35 |
| Colore di Coverlay | Giallo |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | Acciaio inossidabile |
| Spessore del rinforzo | 0.3mm |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 1 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | 3M 90℃ non che non si sbuccia dopo 3 volte di minuto prova |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
L'estremità può essere intero saldata
Basso costo
Continuità di elaborazione
Prezzo competitivo
Tecnologia avanzata
Applicazioni
Striscia della lampada del giocattolo, bordo molle telecomandato di tocco industriale di controllo, bordo della flessione del sensore dell'automobile
Rinforzo
In molte applicazioni dove ci sono componenti saldate, i bordi flessibili richiedono i rinforzi esterni (rinforzo, anche conosciuto come il bordo rinforzante) per supporto esterno. I materiali del rinforzo sono pi o film di poliestere, la fibra di vetro, i polimeri, la stagnola d'acciaio, spessore di alluminio ecc.
(1) pi o poliestere
I pi ed i film di poliestere sono materiali comunemente usati del rinforzo per il circuito flessibile. Lo spessore comunemente usato è 125μm (5mil), una certa durezza può essere ottenuto.
(2) fibre di vetro
Fibre di vetro (quale FR-4), che sono inoltre materiali comunemente usati per i rinforzi. Il rinforzo di vetro di fibra ha un'più alta durezza che quello del pi o del poliestere, usato dove i requisiti del cablaggio è più alti. La gamma di spessore è in genere 125μm (5mil) a 3.175mm (125mils). Tuttavia, la sua elaborazione è relativamente difficile che il pi e non può essere un materiale di condizione per le fabbriche di qualche FPC.
polimero (di 3)
Il polimero, quali plastica, ecc. inoltre è usato come rinforzi.
Il suo assorbimento di acqua è basso, con la resistenza ad alta pressione ed ad alta temperatura.
(4) stagnola d'acciaio, spessore di alluminio
La durezza di sostegno di stagnola d'acciaio, spessore di alluminio è alta, il calore può anche essere dissipata. La durezza o la dissipazione di calore nella progettazione è il principale preoccupazione.
Più esposizioni del rinforzo di acciaio inossidabile
