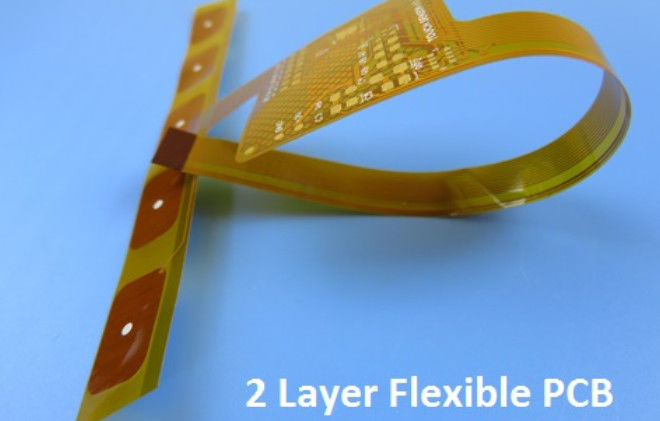

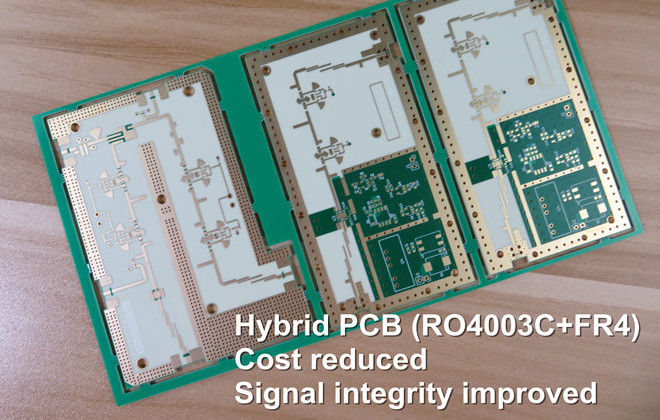

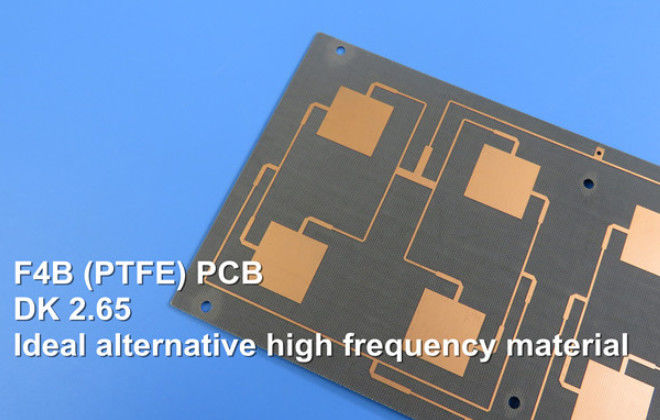

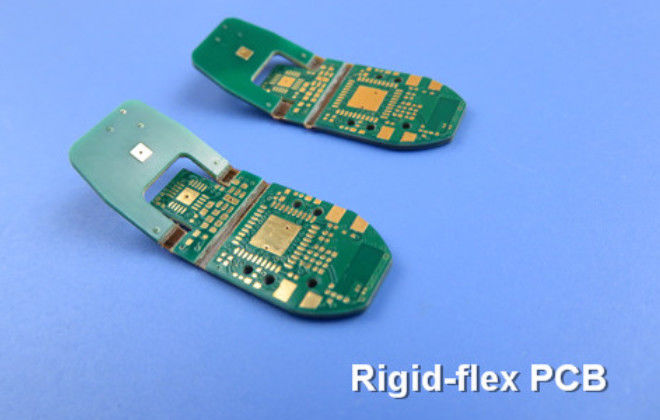

| Di serie NO. |
Procedura |
Oggetto |
Capacità fabbricante |
| Grande volume (s)<100 m=""> |
Volume medio (s)<10 m=""> |
Prototype(S)<1m> |
| 1 |
Strato interno (18um, 35um, 70um ecc sono finiti ramano. Se non il rame citato, ha finito 1oz è il valore di default) |
Min.isolation degli strati |
0.1mm |
0.1mm |
0.06mm |
| 2 |
Min.track e gioco |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
| 3 |
5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
| 4 |
7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
| 5 |
9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
| 6 |
13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
| 7 |
Min.distance dal trapano al conduttore |
4 strati 10mil, 6 strati 10mil, 8-12 strato 12mil |
4 strati 8mil, 6 strati 8mil, 8-12 strato 10mil, 14-20 strato 14mil, 22-32 strato 18mil |
4 strati 6mil, 6 strati 6mil, 8-14 strato 8mil, 16-22 strato 12mil, 24-32 strato 14mil |
| 8 |
Min.width dell'anello anulare sullo strato interno |
4 strati 10mil (35um), ≥6 strato 14mil (35um) |
4 strati 8mil (35um), ≥6 strato 12mil (35um) |
4 strati 6mil (35um), ≥6 strato 10mil (35um) |
| 9 |
Larghezza interna dell'anello di isolamento di strato (min) |
10mil (35um) |
8mil (35um) |
6mil (35um) |
| 10 |
Diametro del cuscinetto di Min.via |
20mil (35um) |
16mil (35um) |
16mil (35um) |
| 11 |
Distanza minima fra il bordo del bordo e il conduttore (nessun di rame exposured) (strato interno) |
14 mil (35um) |
12 mil (35um)) |
8 mil (35um) |
| 12 |

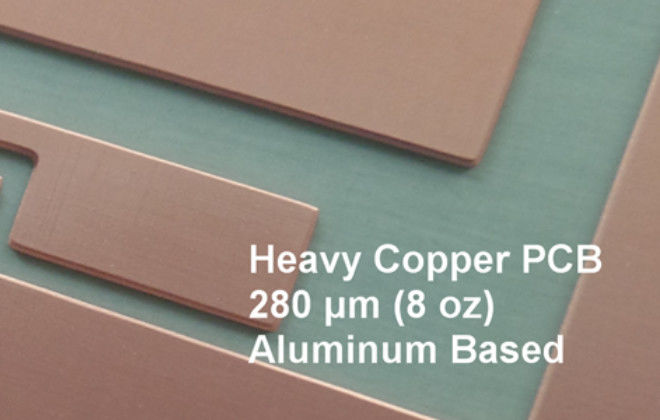

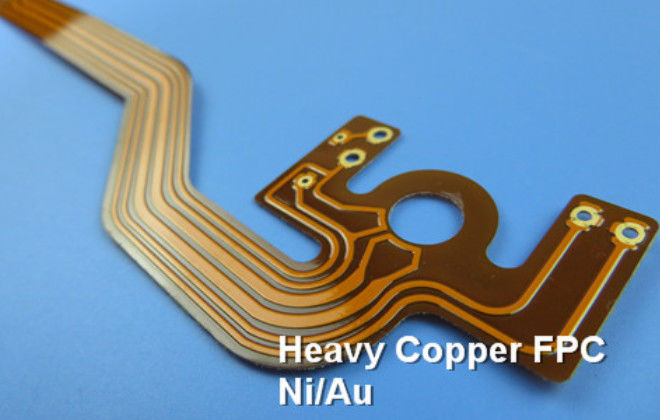

Peso di rame massimo (strato interno e strato esterno) |
3 OZ (105 um) |
4 OZ (140 um) |
6 OZ (210 um) |
| 13 |
Il centro con stagnola di rame differente da entrambi i lati |
/ |
18/35,35/70 um |
18/35,35/70 um |
| 14 |
Laminazione |
Tolleranza di spessore laminato |
PWB di ±10% spesso |
PWB di ±10% spesso |
PWB di ±8% spesso |
| 15 |
Spessore laminato massimo |
4.0mm |
6.0mm |
7.0mm |
| 16 |
Accuratezza laminata di allineamento |
≤±5 mil |
≤±4 mil |
≤±4 mil |
| 17 |
Trapano (18um, 35um, 70um ecc sono finiti ramano. Se non il rame citato, ha finito 1oz è il valore di default) |
Min.drill ha morso il diametro |
0,2 millimetri |
0,2 millimetri |
0,2 millimetri |
| 18 |
Diametro del router di Min.slot |
0,60 millimetri |
0,60 millimetri |
0,60 millimetri |
| 19 |
Min.tolerance delle scanalature di PTH |
±0.15mm |
±0.15mm |
±0.1mm |
| 20 |
Rapporto di Max.aspect |
1:08 |
1:12 |
1:12 |
| 21 |
Tolleranza del foro |
±3mil |
±3mil |
±3mil |
| 22 |
Spazio di via a via |
6mil (lo stesso netto), 12mil (rete differente) |
6mil (lo stesso netto), 14mil (rete differente) |
4mil (lo stesso netto), 12mil (rete differente) |
| 23 |
Spazio del foro componente al foro componente |
12mil (lo stesso netto), 16mil (rete differente) |
12mil (lo stesso netto), 16mil (rete differente) |
10mil (lo stesso netto), 14mil (rete differente) |
| 24 |
Incisione |
Min.width di incidere del logo |
10mil (18um), 12 mil (35um), 12 mil (70um) |
8mil (18um), 10mil (35um), 12 mil (70um) |
6mil (18um), 8 mil (35um), 12mil (70um) |
| 25 |
Fattore incissione all'acquaforte |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
| 26 |
Strato esterno (18um, 35um, 70um ecc sono finiti ramano. Se non il rame citato, ha finito 1oz è il valore di default) |
Diametro del cuscinetto di Min.via |
20mil |
16mil |
16mil |
| 27 |
Diametro del cuscinetto di Min.BGA |
12mil |
12mil |
10mil |
| 28 |
Min.track e gioco |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
| 5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
| 7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
| 9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
| 13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
| 29 |
Griglia minima |
10/10mil (35um) |
8/8mil (35um) |
4/8mil (35um) |
| 30 |
Min.space (conduttore da riempire, cuscinetto da riempire) |
6mil (18um) |
5mil (18um) |
4mil (18um) |
| 6mil (35um) |
5mil (35um) |
4mil (35um) |
| 9mil (70um) |
8mil (70um) |
7mil (70um) |
| 11mil (105um) |
10mil (105um) |
9mil (105um) |
| 13mil (140um) |
12mil (140um) |
11mil (140um) |
| 31 |
Maschera della lega per saldatura (18um, 35um, 70um ecc sono finiti ramano. Se non il rame citato, ha finito 1oz è il valore di default) |
Diametro massimo della via-spina |
0.5mm |
0.5mm |
0.5mm |
| 32 |
Min.width del ponte della maschera della lega per saldatura |
Verde: 5mil (35um) |
Verde: 4mil (35um) |
Verde: 4mil (35um) |
| 33 |
Giallo: 5mil (35um) |
Giallo: 4mil (35um) |
Giallo: 4mil (35um) |
| 34 |
Blu: 5mil (35um) |
Blu: 4mil (35um) |
Blu: 4mil (35um) |
| 35 |
Nero: 6mil (35um) |
Nero: 6mil (35um) |
Nero: 6mil (35um) |
| 36 |
Bianco: 6mil (35um) |
Bianco: 6mil (35um) |
Bianco: 6mil (35um) |
| 37 |
Tutto il Matt: 6mil |
Tutto il Matt: 6mil |
Tutto il Matt: 6mil |
| 38 |
Verde: 5mil (70um) |
Verde: 4mil (70um) |
Verde: 4mil (70um) |
| 39 |
Giallo: 5mil (70um) |
Giallo: 4mil (70um) |
Giallo: 4mil (70um) |
| 40 |
Blu: 5mil (70um) |
Blu: 4mil (70um) |
Blu: 4mil (70um) |
| 41 |
Nero: 6mil (70um) |
Nero: 6mil (70um) |
Nero: 6mil (70um) |
| 42 |
Bianco: 6mil (70um) |
Bianco: 6mil (70um) |
Bianco: 6mil (70um) |
| 43 |
Maschera aperta della lega per saldatura |
4mil (35um) |
4mil (35um) |
3mil (35um) |
| 44 |
Copertura della maschera della lega per saldatura |
4mil (35um) |
4mil (35um) |
3mil (35um) |
| 45 |
Min.width del testo della maschera della lega per saldatura |
9mil (35um) |
9mil (35um) |
8mil (35um) |
| 46 |
Min.thickness della maschera della lega per saldatura |
9um (35um) |
9um (35um) |
9um (35um) |
| 47 |
Max.thickness della maschera della lega per saldatura |
30um (35um) |
30um (35um) |
30um (35um) |
| 48 |
Silkscreen |
Min.width del testo del silkscreen |
6mil |
6mil |
5mil |
| 49 |
Min.height del testo del silkscreen |
35mil |
35mil |
30mil |
| 50 |
Min.space dal silkscreen ai cuscinetti |
6mil |
6mil |
5mil |
| 51 |
Colore del silkscreen |
Bianco, nero, giallo |
| 52 |
Inchiostro del carbonio |
L'inchiostro del carbonio copre il conduttore o i cuscinetti |
14mil |
13mil |
12mil |
| 53 |
Metà di distanza fra l'inchiostro del carbonio e i cuscinetti |
12mil |
11mil |
10mil |
| 54 |
Maschera di Peelable |
Coperture conduttore o cuscinetti della maschera di Peelable |
8mil |
7mil |
6mil |
| 55 |
Min.distance dalla maschera peelable ai cuscinetti |
14mil |
13mil |
12mil |
| 56 |
Max.via-plug del metodo Silk-screen |
2.0mm |
2.0mm |
2.0mm |
| 57 |
Via-spina massima del metodo del di alluminio |
4.5mm |
4.5mm |
4.5mm |
| 58 |
Finitura superficia |
Spessore di nichel di ENIG |
3-5um |
3-5um |
2-6.35um |
| 59 |
Spessore di oro di ENIG |
0.05-0.1um |
| 60 |
Spessore di nichel del dito dell'oro |
3-5um |
| 61 |
Spessore di oro del dito dell'oro |
0.1-1.27um |
| 62 |
Spessore di barattolo di HASL |
2.54-6.35um |
| 63 |
Spessore di OSP |
0.2-0.5um |
| 64 |
Spessore di barattolo della latta di immersione |
0.2-0.75um |
| 65 |
Spessore di argento dell'argento di immersione |
0.15-0.75um |
| 66 |
Processo di contorno |
Metodo di processo di contorno |
Fresatura di CNC, V-CUT, rubinetto di sblocco, fori di sblocco, perforanti |
| 67 |
Router minimo |
0.8mm |
| 68 |
Min.tolerance del contorno |
±0.15mm |
±0.13mm |
±0.1mm |
| 69 |
Min.distance del contorno di macinazione (nessun'esposizione di rame) |
12mil |
10mil |
8mil |
| 70 |
Angolo di V-CUT |
20 grado del、 60 del、 45 del、 30 ±5 |
| 71 |
Grado di simmetria di V-CUT |
±6mil |
±5mil |
±4mil |
| 72 |
Tolleranza di spessore residuo di V-CUT |
±6mil |
±5mil |
±4mil |
| 73 |
Tolleranza dell'angolo di smusso del dito dell'oro |
grado ±5 |
grado ±5 |
grado ±5 |
| 74 |
Tolleranza di spessore residuo del bordo smussato del dito dell'oro |
±5mil |
±5mil |
±5mil |
| 75 |
Raggio minimo dell'angolo interno |
0.4mm |
| 76 |
Distanza minima fra il bordo e V tagliato (nessun'esposizione di rame) |
18mil (taglierina della V-scanalatura di gradi spesso e 20 di 1.6mm) |
14mil (taglierina della V-scanalatura di gradi spesso e 20 di 1.6mm) |
12mil (taglierina della V-scanalatura di gradi spesso e 20 di 1.6mm) |
| 77 |
20mil (taglierina della V-scanalatura di gradi spesso e 30 di 1.6mm) |
18mil (taglierina della V-scanalatura di gradi spesso e 30 di 1.6mm) |
16mil (taglierina della V-scanalatura di gradi spesso e 30 di 1.6mm) |
| 78 |
24mil (taglierina della V-scanalatura di gradi spesso e 45 di 1.6mm) |
22mil (taglierina della V-scanalatura di gradi spesso e 45 di 1.6mm) |
20mil (taglierina della V-scanalatura di gradi spesso e 45 di 1.6mm) |
| 79 |
30mil (taglierina della V-scanalatura di gradi spesso e 60 di 1.6mm) |
28mil (taglierina della V-scanalatura di gradi spesso e 60 di 1.6mm) |
26mil (taglierina della V-scanalatura di gradi spesso e 60 di 1.6mm) |
| 80 |
Tolleranza speciale |
Spessore del bordo della prova della sonda di volo |
0.6-4.0mm |
| 81 |
Dimensione del pannello della prova della sonda di volo |
Il ≤900X600mm, piccola dimensionedi dimensionepuòessere compensatoconilprocesso di fabbricazione |
| 82 |
Dimensione del pannello del metodo di prova del dispositivo |
Il ≤460X380mm, piccola dimensione di dimensione può essere compensato con il processo di fabbricazione |
| 83 |
Spessore del bordo del metodo di prova del dispositivo |
0.4-6.0mm |
| 84 |
Tolleranza del foro di stampa-misura |
±2mil |
| 85 |
Tolleranza di NPTH |
±2mil |
| 86 |
Tolleranza di spessore del PWB |
1.0mm≥PCB spessore, tolleranza ±0.1mm; 1.0mm≤PCB spessore, tolleranza ±10% |
| 87 |
Tolleranza di profondità del foro svasato |
±0.2mm |
| 88 |
Tolleranza di profondità della scanalatura cieca |
±0.2mm |
| 89 |
Dimensione massima della spedizione |
≤1200X600mmdi dimensione (il doppio lato, nessuna prova ha richiesto) |
| 90 |
≤1000X600mmdi dimensione (a più strati, nessuna prova ha richiesto) |
| 91 |
Dimensione minima della spedizione |
10X10mm |
| 92 |
Spessore del PWB di HASL |
0.8-3.0mm (foro meno 0.5mm dovrebbe essere la via-spina o maschera-tenda di uso) |
| 93 |
Dimensione del PWB di HASL |
Size≤600X460mm |
| 94 |
Spessore del PWB |
0.15-7.0mm |
| 95 |
Profondità della scanalatura di V |
0.8-3.2mm |
| 96 |
Distanza della v-scanalatura non continua |
≥7mm |
| 97 |
Diametro massimo del trapano |
≤6.5mmdi dimensione(accechioilroutersarà utilizzatoperiforipiùdi6.5mm, Min.tolerance±0.1mm) |
| 98 |
Diametro massimo della fresatura |
Il ≤6.5mm chedi dimensione la fresatura può essere utilizzata acceca il trapano o il router) |
| 99 |
Distanza della smussatura |
Size≥11mm |
Size≥5mm |
Size≥5mm |
| 100 |
Spessore della maschera peelable |
0.2-1.5mm ±0.15mm |

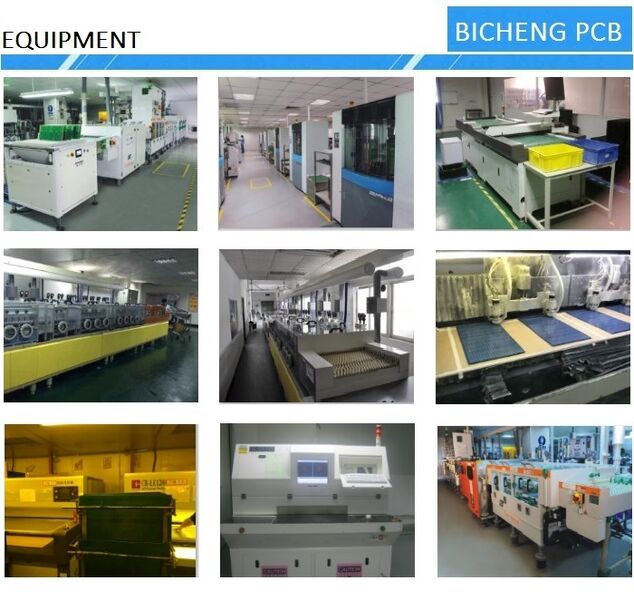

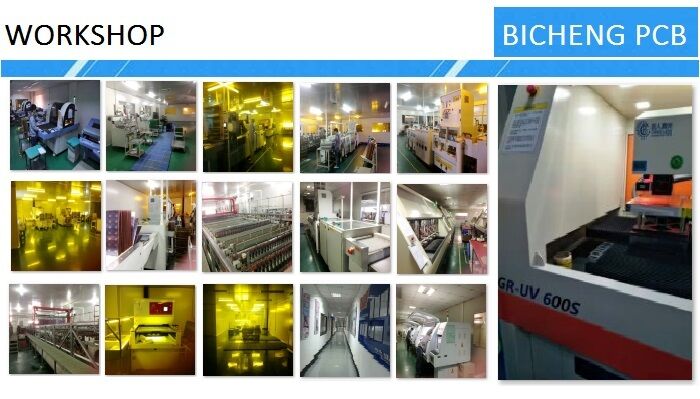

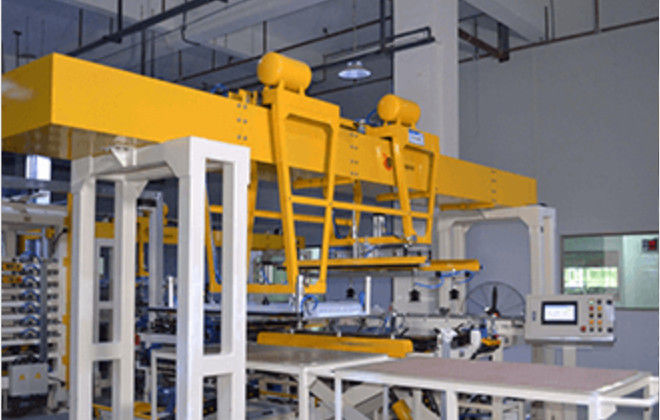

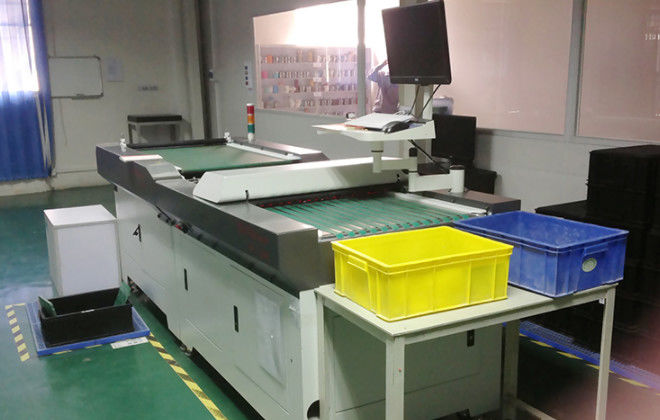

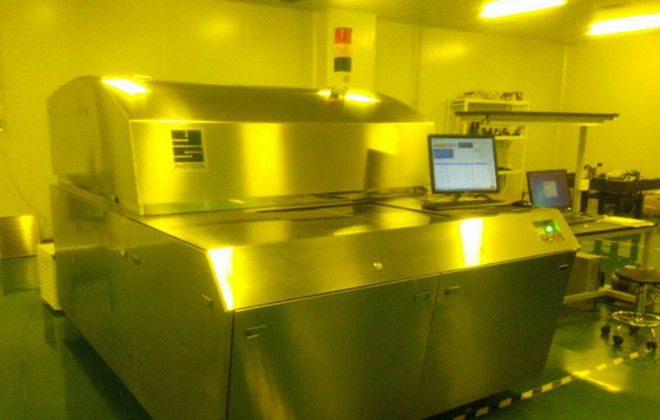

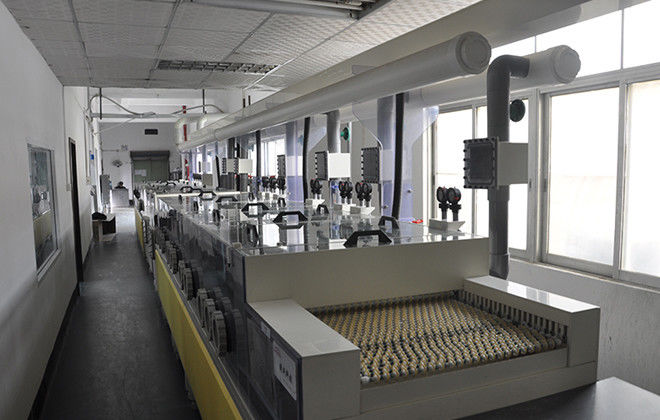

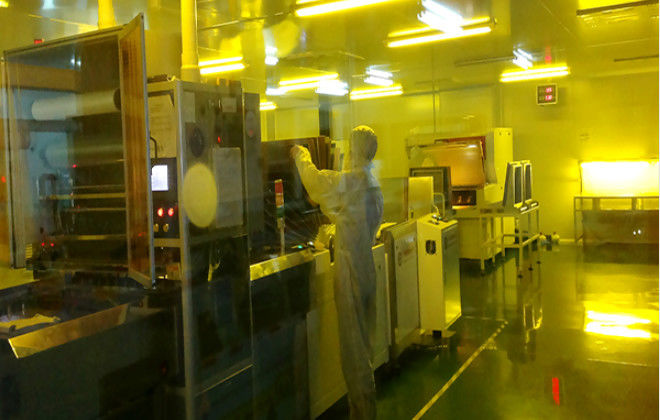

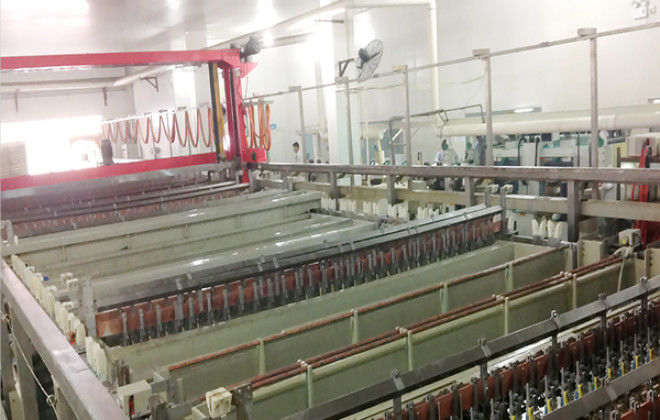

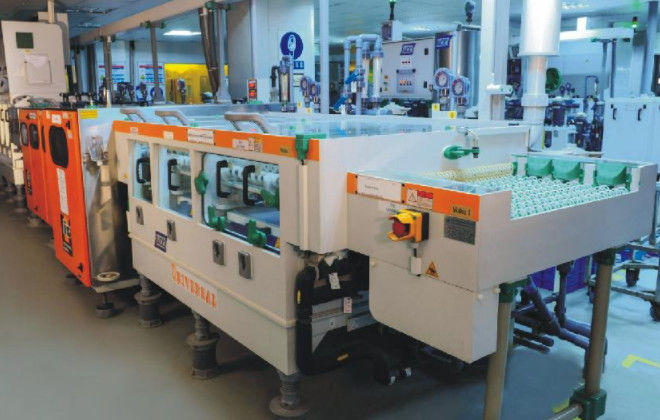

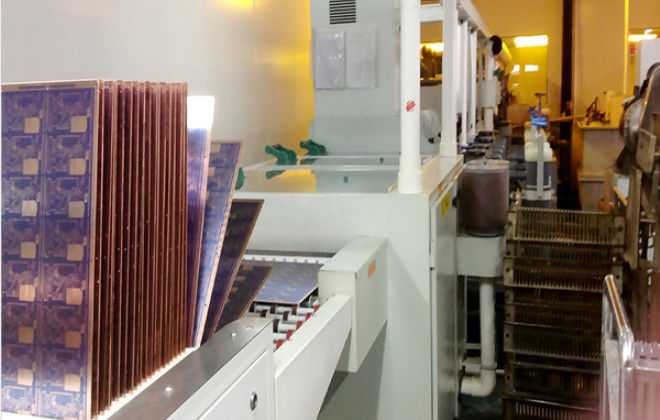

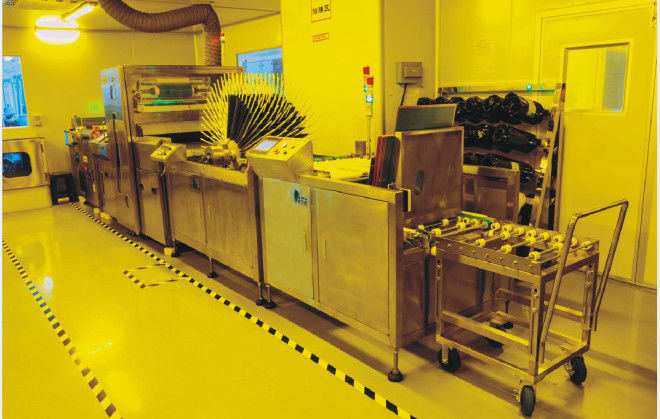

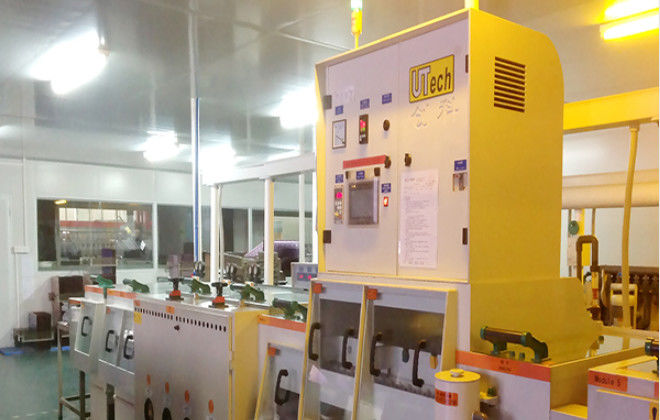

officina
