Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | ANIMALE DOMESTICO | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.15mm | Dimensione del PWB: | 172 x 145mm=1PCS |
| Coverlay: | Bianco | Silkscreen: | NO |
| Peso di rame: | 35um | Finitura superficia: | Oro di immersione |

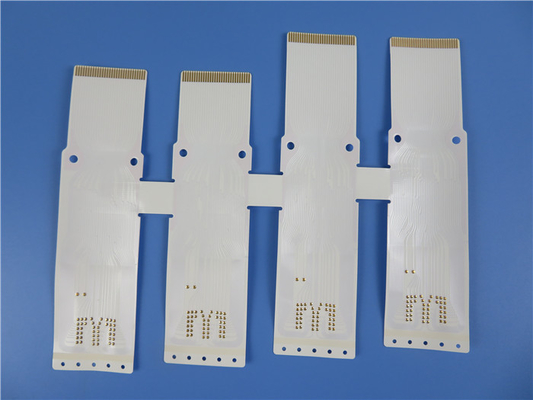

Circuito stampato flessibile FPC sull'ANIMALE DOMESTICO con la maschera bianca della lega per saldatura
(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Generalità
Ciò è un tipo di circuito flessibile di strato doppio sviluppato sul substrato dell'ANIMALE DOMESTICO, peso del rame 1oz su ogni strato. Il FPC sta ricoprendo di maschera della lega per saldatura ed oro bianchi di immersione sui cuscinetti. I cuscinetti sono gonfiati per le applicazioni della stampante.
Specifiche di FPC
| DIMENSIONE DEL PWB | 172 x 145mm=1PCS |
| Materiale di base: | ANIMALE DOMESTICO |
| Numero degli strati | Il doppio ha parteggiato PWB |
| SMT | n/a |
| Attraverso le componenti del foro | no |
| ACCATASTAMENTO DI STRATO | Rame ------- 35um (1oz) |
| Adesivo | |
| ANIMALE DOMESTICO | |
| Adesivo | |
| Rame ------- 35um (1oz) | |
| Traccia e spazio minimi: | 4mil/8mil |
| Fori minimi/massimi: | 1.2mm/3.5mm |
| Esterno finale della stagnola: | 1oz |
| Stagnola finale interna: | 0oz |
| Altezza finale del PWB: | 0.25mm ±0.05 |
| Finitura superficia | Oro di immersione |
| Saldi la maschera per applicarsi a: | SUPERIORE, inferiore |
| Colore della maschera della lega per saldatura: | Coverlay bianco |
| CONTOUR/CUTTING | Perforazione |
| Rinforzo: | ANIMALE DOMESTICO sulla parte posteriore di area del dito dell'oro |
| Lato della leggenda componente | NO |
| Colore della leggenda componente | NO |
| VIA | Foro metallizzato (PTH) |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
Caratteristiche e benefici
Flessibilità eccellente;
Volume riduttore del PWB;
Peso riduttore;
Affidabilità aumentata
Consistenza dell'assemblea;
Più degli anni 18+ di esperienza del PWB;
Tasso di reclamo del cliente: <1>
Capacità del prototipo;
Capacità di produzione in volume
Applicazioni tipiche
Touch screen/pannello capacitivi, bordo molle industriale del regolatore di temperatura di controllo, bordo molle del lettore di schede del consumatore
Covercoat/maschera della lega per saldatura
La maschera della lega per saldatura in PWB flessibile è differente dal bordo rigido, è solitamente un film del polyimide ricoperto da un lato di semi-curato ed adesivo non viscoso, lo chiamiamo covercoat in circuito flessibile. È laminato al circuito flessibile sotto il calore e la pressione, di modo che il modello di rame completamente è incapsulato eccezione fatta per i cuscinetti della lega per saldatura che sono esposti attraverso i fori di accesso nel covercoat.
Lo strato di produzione del covercoat dovrebbe essere leggermente più piccolo tagliato dello strato flessibile di produzione del circuito per evitare il sigillamento prematuro del bordo, in grado di intrappolare le bolle di aria nel pacchetto.
Lo strato di produzione per il covercoat è fornito dei fori di lavorazione con utensili in registro vicino con i fori di foggiatura nello strato di produzione per il circuito flessibile. I fori di accesso sono perforati solitamente, ma nel caso di produzione in grande quantità, perforare è più redditizia.
In linea di principio, la perforazione del covercoat è compiuta come quando perfora i bordi rigidi, cioè, una serie di strati del covercoat sono impilati, 5 su o 10 su. I parametri di perforazione, tuttavia, sono in qualche modo differenti, a causa del materiale del polyimide e dell'assenza di stagnola di rame, in grado di rimuovere altrimenti alcuno del calore dai fori che sono perforati.
Nel perforare/la produzione del covercoat strati grandi di perforazione, è necessaria da compensare i cambiamenti dimensionali dello strato flessibile di produzione del circuito, a cui può ammontare fino a 0,2%.
Capacità 2022 di FPC
| No. | Specifiche | Capacità |
| 1 | Tipo del bordo | A un solo strato, strato di Doulbe, a più strati, Rigido-flessione |
| 2 | Materiale di base | PI, ANIMALE DOMESTICO |
| 3 | Peso di rame | 0.5oz, 1oz, 2oz |
| 4 | Dimensione massima del LED | 250 x 5000mm |
| 5 | Dimensione massima generale | 250 x 2000mm |
| 6 | Spessore del bordo | 0.03mm-3.0mm |
| 7 | Tolleranza di spessore | ±0.03mm |
| 8 | Luogo di perforazione di Mininum | 0.05mm |
| 9 | Luogo di perforazione massimo | 6.5mm |
| 10 | Tolleranza del luogo di perforazione | ±0.025mm |
| 11 | Spessore della parete del foro | ≧ 8 um |
| 12 | Pista/Gap minimi del bordo a un solo strato | 0.025/0.03mm |
| 13 | Pista/Gap minimi di doppio strato e del bordo a più strati | 0.03/0.040mm |
| 14 | Incidere della tolleranza | ±0.02mm |
| 15 | Larghezza minima della leggenda di seta | ≧ 0.125mm |
| 16 | Heigh minimo della leggenda di seta | ≧0.75mm |
| 17 | Distanza fra la leggenda da riempire | ≧0.15mm |
| 18 | Distanza dalla maschera d'apertura della lega per saldatura del trapano Coverlay da seguire | ≧0.03mm |
| 19 | Distanza dalla maschera d'apertura della lega per saldatura di perforazione del Coverlay per seguire | ≧0.03mm |
| 20 | Spessore del nichel di immersione | 100-300u» |
| 21 | Spessore dell'oro di immersione | 1-3u» |
| 22 | Thicnkess della latta di immersione | 150-400u» |
| 23 | Cuscinetto difficile elettrico minimo | 0.2mm |
| 24 | Tolleranza minima del profilo (perforazione normale della muffa d'acciaio) | ±0.1mm |
| 25 | Tolleranza minima del profilo (perforazione della muffa di acciaio di precisione) | ±0.05mm |
| 26 | Raggio di Mininum dell'angolo smussato (profilo) | 0.2mm |
| 27 | Materiale di Stiffner | Pi, FR-4, 3M Adhesive, ANIMALE DOMESTICO, lamiera di acciaio |
| 28 | RoHs | Sì |
| 29 | Colore della maschera della lega per saldatura | Giallo, bianco, nero, verde |
Più esposizioni della flessione bianca
