Grande linea sottile flessibile FPC dei circuiti con progettazione della bobina

Grande linea sottile flessibile FPC dei circuiti con progettazione della bobina

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-263.V1.0
Materiale di base:
Polyimide
Conteggio di strato:
2 strati
Spessore del PWB:
0.15mm
Dimensione del PWB:
160 x 165mm=1PCS
Coverlay:
Giallo
Silkscreen:
NO
Peso di rame:
1oz
Finitura superficia:
Oro di immersione
Evidenziare:

Circuito a un solo strato di FPC

,

circuito di 0.2mm FPC

,

PWB a un solo strato di 0.2mm

Descrizione del prodotto

Grande linea sottile flessibile FPC dei circuiti con progettazione della bobina

(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Questo tipo di PWB flessibile è configurazione sul polyimide con le bobine della linea sottile per l'applicazione dei sistemi di tracciamento di GPS. È densamente un bordo di 2 strati a 0.15mm. Il laminato basso proviene da Shengyi. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Il rinforzo del Polyimide si applica sul divisorio d'inserimento.

Parametro e scheda di dati

Numero degli strati 2
Dimensione del bordo 160 x 165mm=1PCS
Tipo del bordo Flexbile cirucit
Spessore del bordo 0.15mm +/--10%
Materiale del bordo Polyimide (pi) 25um
Fornitore materiale del bordo ITEQ
Valore di Tg del materiale del bordo 60
Spessore del Cu di PTH 20um
Thicknes interni del Cu di Iayer N/A
Spessore di superficie del Cu 35 um (1oz)
Colore di Coverlay Giallo
Numero di Coverlay 2
Spessore di Coverlay 25 um
Rinforzo NO
Tipo di inchiostro del Silkscreen NO
Fornitore del Silkscreen NO
Colore del Silkscreen NO
Numero del Silkscreen NO
Traccia di Mininum (mil) 4 mil
Gap minimo (mil) 4 mil
Finitura superficia Oro di immersione
RoHS ha richiesto
Famability 94-V0
Prova dello shock termico Passaggio, -25℃±125℃, 1000 cicli.
Stress termico Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Funzione Prova elettrica del passaggio di 100%
Esecuzione Conformità with la classe 2 di IPC-6013C & di IPC-A-600H

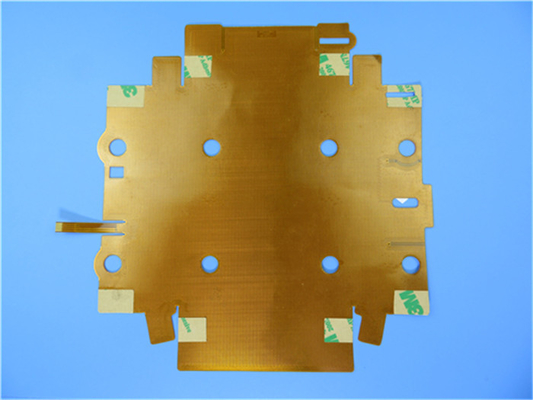

Grande linea sottile flessibile FPC dei circuiti con progettazione della bobina 0

Caratteristiche e benefici

Flessibilità eccellente

Riduzione del volume

Perdita di peso

Consistenza dell'assemblea

Affidabilità aumentata

L'estremità può essere intero saldata

Basso costo

Continuità di elaborazione

Consegna di tempo d'inserimento e rapida

Effettui la consegna in tempo. Teniamo il tasso della su tempo consegna più superiore di 98%.

Applicazioni

Tastiera FPC, bordo molle industriale del computer di controllo, bordo molle del consumatore ecc (raccolta elettronica del tributo),

Tipi di base di circuiti flessibili

Ci sono cinque tipi di base di circuiti flessibili come descritti qui sotto:

1. Circuiti flessibili a un solo lato

Ciò è il tipo più semplice e consiste di un materiale di base sottile e flessibile a cui una stagnola di rame è laminata per mezzo di un adesivo. Il circuito finito è fornito frequentemente di un covercoat legato al lato di rame per mezzo di un adesivo.

2. Circuiti flessibili su due lati

Mentre il nome suggerisce, il circuito consiste di un materiale di base sottile e flessibile con stagnola di rame laminata ad ogni lato. I lati esterni dei circuiti finiti sono forniti frequentemente dei covercoats legati ai lati esterni (di rame).

3. Circuiti flessibili a più strati

Un circuito flessibile a più strati consiste di una serie di sottile ed i laminati bassi flessibili e le stagnole di rame hanno laminato insieme per mezzo di adesivo, molto nello stesso modo come bordi a più strati rigidi. Inoltre è pratica comune legare i covercoats ai lati esterni (di rame).

4. Circuiti Flessione-rigidi

Un circuito flessione-rigido è una combinazione di bordi rigidi ed i circuiti flessibili, creare posteriore flessibile collega fra i bordi rigidi a cui sono laminati per mezzo di pieghe schiave.

5. Circuiti flessibili con le aree rigide

In alcuni casi, il circuito flessibile deve sostenere una serie di componenti relativamente pesanti o persino un divisorio del connettore. Di conseguenza è necessario da rinforzare una tal area. Ciò è compiuta legando un rinforzo a quell'area. Il rinforzo può essere uno strato extra del polyimide non troppo sottile, o può essere laminato di vetro/a resina epossidica.

Più esposizioni di grandi circuiti flessibili

Grande linea sottile flessibile FPC dei circuiti con progettazione della bobina 1

Grande linea sottile flessibile FPC dei circuiti con progettazione della bobina 2
