Il laser 100% ha tagliato la lega per saldatura incolla lo stampino del PWB SMT attraverso il segno fiduciario del foro

Name: Il laser 100% ha tagliato la lega per saldatura incolla lo stampino del PWB SMT attraverso il segno fiduciario del foro
Brand: Bicheng
SKU: BIC-958.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.9 (117 reviews)

100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark

Grande immagine : Il laser 100% ha tagliato la lega per saldatura incolla lo stampino del PWB SMT attraverso il segno fiduciario del foro

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949
Numero di modello:	BIC-958.V1.0

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	USD9.99-99.99
Imballaggi particolari:	Vuoto bags+Cartons
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Materiale di base:

Spessore da acciaio inossidabile

Dimensione dello stampino:

370mm x 470mm, 420mm x 520mm, 550mm x 650mm

Spessore della stagnola:

0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm

Aspetto:

Incisione e lucidatura elettro

Evidenziare:

IATF16949 stampino del PWB SMT

Stampino del PWB SMT della pasta della lega per saldatura

Stampino della pasta della lega per saldatura per l'Assemblea del PWB

Lo stampino del laser per la lega per saldatura di SMT incolla lo spessore dallo stampino dell'Assemblea del PWB

1,1 descrizione generale

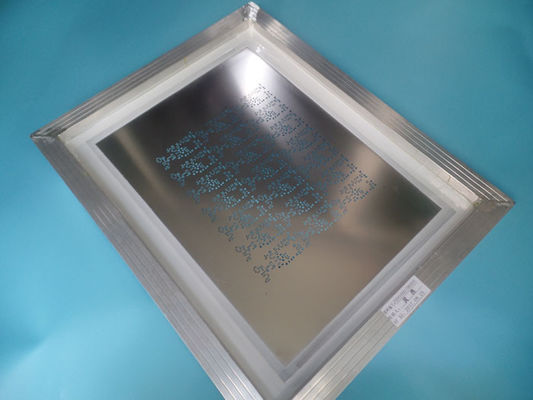

Ciò è un tipo di stampino di SMT della pasta della lega per saldatura (taglio 100% del laser) costruito sulla stagnola di acciaio inossidabile di 0.1mm con la dimensione di alluminio di millimetro x 420 millimetro x 20mm di pagina 520. Ha fabbricato per IPC 7525A facendo uso dei dati assicurati di Gerber, area del seccatoio che individua nel centro. I segni di Fiducal sono attraverso i fori da essere adatti a per la macchina di SMT. Ha imballato con il cartone di KK (scheda fissa) e solitamente 2 stampini sono imballati per la spedizione.

1,2 caratteristiche e benefici

Il file di dati è utilizzato direttamente per produrre e ridurre il tasso di errore;

L'accuratezza di posizione di apertura del modello di SMT è molto alta: l'intero errore trattato è μ m. del ≤ ±4;

L'apertura del modello di SMT ha figura geometrica, che è vantaggiosa alla stampa ed alla formazione della pasta della latta;

La progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione;

Gestione dell'attrezzatura e manutenzione e controllo dei processi completi;

Metodo di spedizione differenziato;

Ingegneri professionisti e con esperienza;

Prezzo competitivo;

Tasso ammissibile dei prodotti di prima produzione: >99.99%

Più di 9000 tipi al mese;

1,3 applicazione

Pacchetto di SMD quale PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 parametro e scheda di dati

Dimensione:	370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Struttura	Stagnole dello stampino con la struttura di alluminio
Materiale di base	Spessore da acciaio inossidabile
Spessore della stagnola	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Apertura configurata	Taglio del laser
Aspetto	Incisione e lucidatura elettro
Segno fiduciario	Attraverso il foro
Area di servizio:	Universalmente
Quantità di cuscinetti aperti:	1235
Vantaggi:	a) Dimensione di alta precisione; b) buona forma sulla finestra; c) la parete del foro è più liscia.
Applicazione:	CSP, BGA, pacchetto di 0.5mm QFP ecc.

1,5 progettazioni dei fori di apertura per lo stampino di SMT

Tipo componente	Passo	Larghezza di saldatura	Lunghezza di saldatura	Larghezza d'apertura	Lunghezza d'apertura	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
