Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | RO4360G2 | Dimensione del PCB: | 68.35 mm x 41.4 mm = 1 PCS |
|---|---|---|---|
| Peso di rame: | 1 oz | Finitura superficiale: | Oro per immersione |
| Numero di strati: | 2 strati | Spessore del PCB: | 0.6 mm |

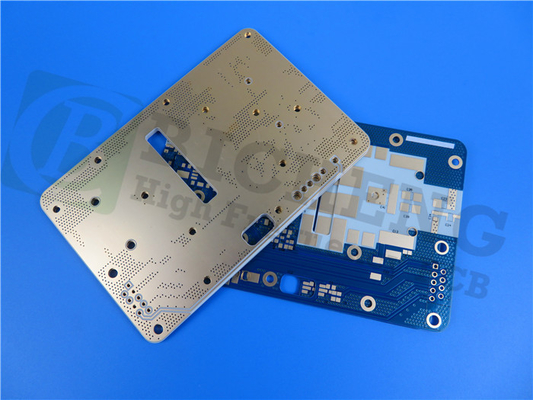

Il nuovo PCB rigido a due strati RO4360G2 è un prodotto all'avanguardia che combina prestazioni e capacità di elaborazione, rendendolo ideale per una vasta gamma di applicazioni.Esaminiamo le caratteristiche principali e i vantaggi di questo PCB eccezionale:
Caratteristiche:
- Costante dielettrica (Dk) di 6,15+/- 0,15 a 10 GHz/23°C: garantisce una trasmissione del segnale affidabile e prestazioni ottimali.
- Fattore di dissipazione di 0,0038 a 10 GHz/23°C: riduce al minimo la perdita di segnale, mantenendo l'integrità del segnale.
- Alta conduttività termica di 0,75 W/mK: dissipazione del calore efficiente, migliorando l'affidabilità e le prestazioni.
- Basso coefficiente di espansione termica sull'asse Z a 28 ppm/°C: assicura la stabilità dimensionale a temperature variabili.
- Compatibile con i processi senza piombo, infiammabilità 94V-0: rispettoso dell'ambiente e soddisfa i severi requisiti di sicurezza.
| RO4360G2 Valore tipico | |||||
| Immobili | RO4360G2 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz/23°C | |||||
| Fattore di dissipazione,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Conduttività termica | 0.75 | W/mK | 50°C | ASTM D-5470 | |
| Resistenza al volume | 4.0 X 1013 | Ω.cm | T elevato | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 9.0 X 1012 | Ω | T elevato | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 784 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistenza alla trazione | 131 (19) 97 ((14) | X Y | MPa (kpsi) | 40 ore 50%RH/23 | ASTM D638 |
| Forza flessibile | 213(31) 145(21) | X Y | Mpa (kpsi) | 40 ore 50%RH/23 | IPC-TM-650, 2.4.4 |
| Coefficiente di espansione termica | 13 14 28 | X Y Z | ppm/°C | - 50°Cfino a 288°CDopo un ciclo termico ripetuto | IPC-TM-650, 2.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 utilizzando TGA | ||
| T288 | > 30 | Z | min | 30 minuti / 125°CPrefettura | IPC-TM-650 2.2.24.1 |
| Assorbimento di umidità | 0.08 | % | 50°C48 ore | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coefficiente termico di er | -131 @10 GHz | Z | ppm/°C | - 50°Cfino a 150°C | IPC-TM-650, 2.5.5.5 |
| Densità | 2.16 | gm/cm3 | NT1 commercio | ASTM D792 | |
| Forza della buccia di rame | 5.2 (0,91) | pi (N/mm) | Condizione B | IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 File QMTS2. | |||
Vantaggi:
- flessibilità di progettazione: RO4360G2 offre flessibilità di progettazione, consentendo applicazioni innovative e personalizzate.
- Affidabilità dei fori: garantisce connessioni robuste e affidabili per i componenti.
- Compatibilità con l'assemblaggio automatizzato: facilita processi di produzione efficienti e semplificati.
- rispettoso dell'ambiente - compatibile con i processi privi di piombo: sostiene iniziative rispettose dell'ambiente e il rispetto delle normative.
- catena di approvvigionamento efficiente e tempi di consegna brevi: opzione di materiale conveniente con una consegna più rapida.
Il PCB rigido a due strati RO4360G2 è progettato con dettagli di costruzione meticolosi per soddisfare le vostre esigenze specifiche.mentre la larghezza minima di traccia di 4 mils e lo spazio di 6 mils assicurano un percorso preciso del segnale. Con uno spessore di scheda di 0,6 mm e un peso di rame di 1,4 ml sugli strati esterni, questo PCB offre un profilo sottile senza compromettere la conduttività.Lo spessore di 20 μm tramite rivestimento e la finitura superficiale in oro di immersione garantiscono connessioni elettriche affidabili ed eccellente solderabilità. La maschera di saldatura verde superiore e inferiore fornisce protezione e chiarezza visiva, mentre il test elettrico al 100% prima della spedizione garantisce la qualità.Vias da 5 mm riempiti di resina e coperti migliorano l'integrità strutturaleSostenendo 11 componenti, 70 pad (46 through-hole e 24 top SMT) e 35 vias, questo PCB offre versatilità per varie applicazioni.
Le statistiche sui PCB mostrano le sue caratteristiche chiave: con 3 reti, il PCB consente più percorsi di segnale e la sua progettazione precisa facilita un'interconnessione efficiente.Se si richiedono connessioni affidabili attraverso il buco o la tecnologia di montaggio di superficie, il PCB RO4360G2 è dotato di 46 pad per il foro e 24 pad SMT per la parte superiore.Questi dettagli di costruzione e statistiche evidenziano la precisione, affidabilità e versatilità del PCB rigido a due strati RO4360G2, che lo rende una scelta eccellente per diverse applicazioni elettroniche.
Norma accettata: IPC-Classe-2.
| Materiale per PCB: | Materiali termoreattivi carichi di idrocarburi in ceramica |
| Indicazione: | RO4360G2 |
| Costante dielettrica: | 6.15 ± 0.15 |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, OSP ecc. |
Applicazioni:
- Amplificatori di potenza per stazioni base: raggiungere un'amplificazione di potenza ad alte prestazioni per le stazioni base.
- Trasmettitori a piccole cellule: consentire una comunicazione efficiente e affidabile nei sistemi di trasmettitori a piccole cellule.
Disponibilità: il PCB RO4360G2 è disponibile in tutto il mondo, garantendo l'accessibilità per i clienti globali.
Scopri la potenza e l'efficienza di RO4360G2 2-Layer Rigid PCB nel tuo prossimo progetto. Contattaci oggi per esplorare le possibilità illimitate che questo PCB eccezionale offre!
