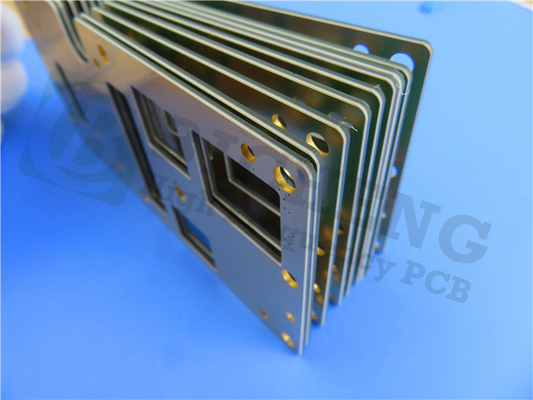

0.6mm TMM3 PCB 20mil doppio strato verde Soldermask immersione oro

Presentando la nostra ultima spedizione di PCB basati su TMM3: la soluzione definitiva per applicazioni a strisce e micro strisce ad alta affidabilità.Il materiale per microonde termoreflessibile Rogers TMM3 combina le migliori caratteristiche dei laminati di ceramica e dei tradizionali circuiti a microonde PTFECon i laminati TMM3, si può ottenere un'ottima qualità di produzione.si possono godere dei vantaggi di prestazioni e affidabilità eccezionali evitando al contempo il sollevamento delle pastiglie o la deformazione del substrato durante il legame del filo.

I substrati TMM3 offrono prestazioni ed affidabilità eccezionali. Con una costante dielettrica (Dk) di 3,27 +/- 0,032 a 10 GHz e un fattore di dissipazione di 0,0020 a 10 GHz,questi PCB garantiscono prestazioni di segnale costanti ed eccellente integrità del segnaleEssi presentano inoltre un coefficiente termico di Dk di 37 ppm/°K per la stabilità nelle variazioni di temperatura e un'alta temperatura di decomposizione (Td) di 425°C TGA per la stabilità termica.i PCB hanno un coefficiente di espansione termica pari a quello del rame e una conduttività termica pari a 0.7W/mk per una maggiore affidabilità ed un'efficiente dissipazione del calore. Disponibili in uno spessore compreso tra 0,0015 e 0,500 pollici (+/- 0,0015), questi PCB offrono la versatilità di soddisfare vari requisiti di progettazione.

Vantaggi:

1Le proprietà meccaniche resistono alla scorrevolezza e al flusso di freddo, garantendo la stabilità a lungo termine.
2Resistente alle sostanze chimiche, riducendo i danni durante la fabbricazione.
3Non è richiesto alcun trattamento con natriuro di nattana prima del rivestimento senza elettroliti.
4Un'affidabile legatura del filo grazie alla base di resina termo-resistente.

Questo PCB ha specifiche fornite per soddisfare diverse esigenze. Si tratta di PCB rigidi a 2 strati con uno strato di rame di spessore di 35 μm su ciascun lato.fornire l'integrità strutturaleQuesti PCB sono disponibili in una dimensione compatta di 51 mm x 25 mm (1 PCS), con una tolleranza di +/- 0,15 mm. Offrono un Trace/Space minimo di 4/7 mil, consentendo una progettazione di circuiti precisa,e una dimensione minima del foro pari a 0.4 mm per accogliere vari posizionamenti di componenti. con uno spessore di cartone finito di 0,6 mm, un peso di Cu finito di 1 oz (1,4 mil) sugli strati esterni e uno spessore di verniciatura di 20 μm,questi PCB sono ottimizzati per una connessione affidabile e una conducibilità ottimaleSono dotate di una finitura superficiale in oro immersivo, maschera di saldatura verde su entrambi gli strati superiore e inferiore e sono sottoposte a un test elettrico al 100% prima della spedizione per garantire la loro qualità.

Statistiche sui PCB:

Supporta 15 componenti.
Complessivamente 26 pad: 17 pad a buco, 9 pad SMT in alto.
12 vie e 2 reti per un'interconnessione efficiente.
Qualità e disponibilità:

Classe 2 IPC.
Compatibile con Gerber RS-274-X.
Disponibile in tutto il mondo per un facile accesso.


Applicazioni tipiche:

Circuiti RF e microonde.
Amplificatori di potenza e combinatori.
Filtri e accoppiatori.
Sistemi di comunicazione satellitare.
Antenne per sistemi di posizionamento globale (GPS).
Collegate le antenne.
Polarizzatori dielettrici e lenti.
Testatori di chip.

Vivi le prestazioni eccezionali, l'affidabilità e la versatilità con i nostri PCB basati su TMM3. Contattaci oggi per migliorare le tue applicazioni RF, microonde e di potenza.
