Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | TC350 | Dimensione del PCB: | 680,35 mm x 41,4 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso di rame: | 1 oz | Finitura superficiale: | Livello di saldatura ad aria calda (HASL) |
| Numero di strati: | 2 strati | Spessore del PCB: | 0.6 mm |
Introducendo il nostro nuovo PCB basato su substrati TC350 - una soluzione all'avanguardia per applicazioni ad alta potenza.riempitivi in ceramica altamente conduttivi termicamenteQuesta combinazione unica offre prestazioni eccezionali in termini di basse perdite di inserimento, maggiore conduttività termica e affidabilità superiore.consentendo una riduzione delle temperature di esercizio in ambienti difficili.
Con un'eccellente stabilità dielettrica costante a varie temperature, i laminati TC350 sono ideali per gli amplificatori di potenza e i progettisti di antenne che cercano di massimizzare il guadagno e ridurre al minimo la perdita di larghezza di banda.Forniscono anche una stabilità cruciale per dispositivi sensibili a fase e impedenza come trasformatori di rete e Wilkinson Power Dividers.
| Immobili | Unità | Valore | Test Merthod |
| 1. Proprietà elettriche | |||
| Costante dielettrica (può variare a seconda dello spessore) | |||
| @ 1 MHz | - E'un' altra cosa. | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - E'un' altra cosa. | 3.50 | CAVITA' RISONANTE |
| @10 GHz | - E'un' altra cosa. | 3.50 | IPC TM-650 2.5.5.5 |
| Fattore di dissipazione | |||
| @ 1 MHz | - E'un' altra cosa. | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - E'un' altra cosa. | 0.0018 | CAVITA' RISONANTE |
| @10 GHz | - E'un' altra cosa. | 0.0020 | IPC TM-650 2.5.5.5 |
| Coefficiente di temperatura del dielettrico | - E'un' altra cosa. | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| Resistenza al volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistenza superficiale | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Forza elettrica | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Rottura dielettrica | kV | 40 | IPC TM-650 2.5.6 |
| Resistenza all'arco | seg. | > 240 | IPC TM-650 2.5.1 |
| 2Proprietà termiche | |||
| Temperatura di decomposizione (Td) | |||
| Iniziale | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | min | > 60 | IPC TM-650 2.4.24.1 |
| T288 | min | > 60 | IPC TM-650 2.4.24.1 |
| T300 | min | > 60 | IPC TM-650 2.4.24.1 |
| Espansione termica, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Espansione termica, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| Percentuale di espansione dell'asse z (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Proprietà meccaniche | |||
| Forza di buccia al rame (1 oz/35 micron) | |||
| Dopo lo stress termico | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| A temperature elevate (150°C) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Soluzioni post-processo | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Modulo dei giovani | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Resistenza flessibile (macchina/cross) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistenza alla trazione (macchina/croce) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Modulo di compressione | kpsi (MPa) | ASTM D-3410 | |
| Rapporto di Poisson | - E'un' altra cosa. | ASTM D-3039 | |
| 4. Proprietà fisiche | |||
| Assorbimento dell'acqua | % | 0.05 | IPC TM-650 2.6.2.1 |
| Densità, ambiente 23oC | g/cm3 | 2.30 | ASTM D792 Metodo A |
| Conduttività termica | W/mK | 0.72 | ASTMD5470 |
| Calore specifico | J/gK | 0.90 | ASTM D5470 |
| Infiammabilità | classe | V0 | UL-94 |
| NASA Spese di gas, 125oC, ≤10-6 torr | |||
| Perdita di massa totale | % | 0.02 | NASA SP-R-0022A |
| Volatili raccolti | % | 0.01 | NASA SP-R-0022A |
| Ricupero di vapore acqueo | % | 0.01 | NASA SP-R-0022A |
I laminati TC350 offrono una costante dielettrica (Dk) di 3,5 a 1MHz, 1.8GHz e 10GHz, garantendo prestazioni costanti.Con un fattore di dissipazione inferiore a 0I laminati presentano eccellenti proprietà termiche, in particolare:con basso coefficiente termico di Dk, elevata conduttività termica di 0,72 W/mk e ampia gamma di temperature T260, T288, T300 > 60 minuti.efficienza di dissipazione del calore, e una maggiore utilizzazione della larghezza di banda per amplificatori e antenne.

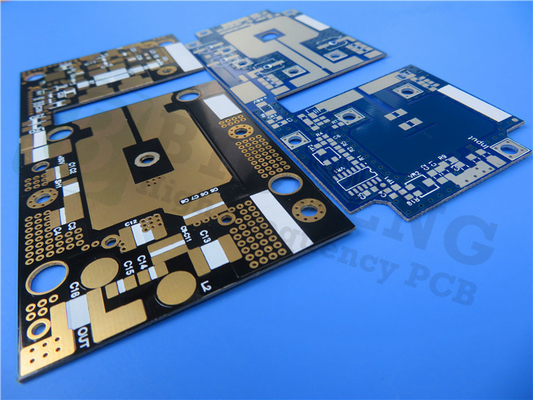

Questo PCB è un disegno rigido a due strati con uno strato di rame di spessore di 35 μm su ciascun lato.6 mm e un peso di rame finito di 1 oz (1.4 mils) sugli strati esterni, questo PCB offre una costruzione robusta mantenendo la compattezza.Vias da 5 mm riempiti di resina e coperti assicurano connessioni elettriche affidabili e integrità strutturaleLa maschera di saldatura verde sia negli strati superiori che inferiori fornisce protezione e finitura professionale.
| Materiale per PCB: | Tessuti in fibra di vetro rinforzati, riempiti di ceramica, composti a base di PTFE |
| Indicazione: | TC350 |
| Costante dielettrica: | 3.5±0.05 |
| Conduttività termica | 0.72 W/m-K |
| Fattore di dissipazione | Df.002@10 GHz |
| Numero di strati: | PCB a doppio strato, a più strati e ibridi |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
In termini statistici, questo PCB supporta l'installazione di 19 componenti e offre un totale di 48 pad, tra cui 26 pad per fori e 22 pad per la tecnologia di montaggio in superficie superiore (SMT).Con 25 vie e 3 reti, il PCB facilita un'interconnessione efficiente e una flessibilità nella progettazione dei circuiti.
Questo PCB basato su TC350 aderisce allo standard di qualità IPC-Class-2 ed è compatibile con Gerber RS-274-X.rendendolo accessibile a vari progetti e applicazioniAlcune applicazioni tipiche includono amplificatori di potenza, filtri, accoppiatori, amplificatori montati su torri (TMA), amplificatori montati su torri (TMB), antenne a ciclo termico sensibili alla deriva dielettrica,con una tensione di potenza superiore a 50 kVA.
Scopri i vantaggi del nostro PCB basato su TC350, che offre prestazioni eccezionali, affidabilità e gestione termica per i tuoi progetti elettronici ad alta potenza.
