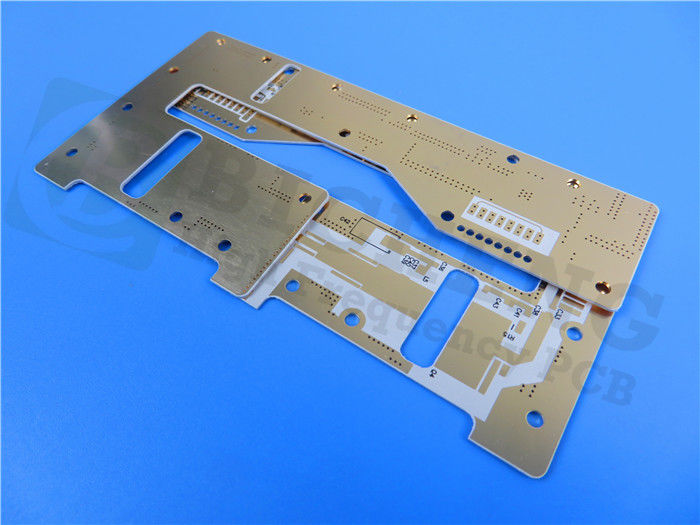

È felice di presentare il nostro nuovo circuito stampato rigido a 2 strati (PCB) realizzato in ceramica RT/duroid 6035HTC PTFE, che offre prestazioni di alta qualità.Costruito utilizzando un processo senza piombo, questo PCB è in grado di funzionare in un intervallo di temperatura compreso tra -40 ℃ e +85 ℃, rendendolo adatto a varie applicazioni.
Il PCB rigido a 2 strati ha una misura di 132 mm x 101 mm con una traccia/spazio minimo di 9/9 mil e una dimensione minima del foro di 0,3 mm.La scheda non ha vie cieche o sepolte e ha uno spessore della scheda finita di 0,6 mm con un peso di rame finito di 1,5 once (2,1 mil) tutti gli strati.Lo spessore della placcatura via è di 1 mil e la finitura superficiale è argento per immersione.I pad di saldatura non hanno alcuna serigrafia e la scheda è stata sottoposta a test elettrici al 100%.
Il PCB è composto da 35 componenti, 90 piazzole totali e 26 piazzole passanti.Dispone inoltre di 64 pad SMT superiori, 0 pad SMT inferiori, 46 vie e 12 reti.
La grafica fornita è Gerber RS-274-X e il supporto tecnico è disponibile contattando Ivy all'indirizzo sales10@bichengpcb.com.
Perché dovrebbe usare RT/duroid 6035 HTC PCB?
Quando si tratta di selezionare il giusto materiale PCB per applicazioni ad alte prestazioni, RT/duroid 6035HTC PTFE Ceramic è una scelta eccellente.Questo materiale a base di idrocarburi/ceramica vanta proprietà e caratteristiche eccezionali, che lo rendono la scelta ideale per applicazioni ad alta frequenza e ad alta temperatura.
Proprietà | RT/duoro 6035HTC | Direzione | Unità | Condizione | Metodo di prova |
Costante dielettrica,εProcess | 3,50±0,05 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline fissata | |
Costante dielettrica,εDesign | 3.6 | z | 8 Ghz - 40 Ghz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione | 0.0013 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | -66 | z | ppm/℃ | da -50 ℃ a 150 ℃ | mod IPC-TM-650, 2.5.5.5 |
Resistività di volume | 108 | MΩ.cm | UN | IPC-TM-650, 2.5.17.1 | |
Resistività superficiale | 108 | MΩ | UN | IPC-TM-650, 2.5.17.1 | |
Stabilità dimensionale | -0,11 -0,08 | CMD MD | mm/m (mil/pollici) | 0.030" 1oz Foglio EDC Spessore dopo incisione '+E4/105 | IPC-TM-650 2.4.39A |
Modulo di tensione | 329 244 | MD CMD | kpsi | 40 ore @23℃/50RH | ASTM D638 |
Assorbimento dell'umidità | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Coefficiente di espansione termica (da -50 ℃ a 288 ℃) | 19 19 39 | XYZ | ppm/℃ | 23℃ / 50% di umidità relativa | IPC-TM-650 2.4.41 |
Conduttività termica | 1.44 | W/m/k | 80℃ | ASTM C518 | |
Densità | 2.2 | g/cm3 | 23℃ | ASTM D792 | |
Forza della buccia di rame | 7.9 | pli | 20 sec.@288℃ | IPC-TM-650 2.4.8 | |
Infiammabilità | V-0 | UL94 | |||
Processo senza piombo compatibile | SÌ |
Proprietà e caratteristiche del materiale RT/duroid 6035HTC:
Il materiale RT/duroid 6035HTC presenta una costante dielettrica di 3,50±0,05 e un basso fattore di dissipazione di 0,0013, che lo rende una scelta ottimale per le applicazioni ad alta frequenza.Questo materiale presenta anche una buona conduttività termica, resistenza elettrica e proprietà meccaniche, che gli consentono di resistere a temperature elevate e ambienti difficili.Inoltre, il materiale RT/duroid 6035HTC è compatibile con il processo senza piombo, il che lo rende un'opzione più rispettosa dell'ambiente.
Vantaggi del materiale RT/duroid 6035HTC nelle applicazioni ad alte prestazioni:
Il materiale RT/duroid 6035HTC offre numerosi vantaggi per i progetti PCB ad alte prestazioni, tra cui una migliore integrità del segnale, una perdita ridotta e prestazioni migliorate.Questo materiale offre anche una maggiore flessibilità di progettazione, consentendo un'ampia gamma di applicazioni, come aerospaziale, telecomunicazioni e dispositivi medici.Inoltre, il materiale RT/duroid 6035HTC è altamente resistente all'assorbimento di umidità, garantendo prestazioni di lunga durata.
Applicazioni del materiale PCB RT/duroid 6035HTC:
Il materiale RT/duroid 6035HTC è ampiamente utilizzato in applicazioni ad alte prestazioni, inclusi amplificatori di potenza, sistemi di comunicazione satellitare e dispositivi medici.La sua eccellente stabilità termica e resistenza all'assorbimento di umidità lo rendono una scelta ideale per ambienti ad alta temperatura e difficili.
Comprensione della costante dielettrica e del fattore di dissipazione di RT/duroid 6035HTC:
La costante dielettrica e il fattore di dissipazione sono proprietà essenziali del materiale RT/duroid 6035HTC che ne influenzano le prestazioni nelle applicazioni ad alta frequenza.Una bassa costante dielettrica e un basso fattore di dissipazione assicurano una trasmissione ottimale del segnale e una ridotta perdita di segnale, rendendo il materiale RT/duroid 6035HTC la scelta ideale per le applicazioni ad alta frequenza.
Stabilità termica e coefficiente di espansione termica di RT/duroid 6035HTC:
Il materiale RT/duroid 6035HTC mostra un'eccellente stabilità termica, con un coefficiente termico di ε di -66 ppm/℃.Il suo basso coefficiente di dilatazione termica di 19 ppm/℃ assicura minime variazioni dimensionali dovute alle variazioni di temperatura.Questo lo rende una scelta ideale per applicazioni ad alta temperatura.
Resistenza alla pelatura del rame e infiammabilità dei PCB RT/duroid 6035HTC:
Il materiale RT/duroid 6035HTC mostra un'eccellente resistenza alla pelatura del rame, con un valore di 7,9 pli.Ciò garantisce prestazioni affidabili e di lunga durata.Inoltre, ha un grado di infiammabilità V-0, che lo rende una scelta sicura per applicazioni ad alte prestazioni.
Scegliere il fornitore giusto per i tuoi PCB RT/duroid 6035HTC:
Selezionare il fornitore giusto è fondamentale per progettare PCB di alta qualità con materiale RT/duroid 6035HTC.Un fornitore affidabile può fornire supporto tecnico, offrire indicazioni durante tutto il processo di progettazione e garantire la massima qualità e prestazioni del prodotto finale.
In conclusione, il materiale PCB in ceramica PTFE RT/duroid 6035HTC offre proprietà e caratteristiche eccezionali, che lo rendono la scelta ideale per applicazioni ad alte prestazioni.La sua eccellente stabilità termica, il basso assorbimento di umidità e la compatibilità del processo senza piombo ne fanno un'opzione più rispettosa dell'ambiente.Selezionando il fornitore giusto e considerando attentamente i fattori di progettazione, puoi sfruttare tutto il potenziale del materiale RT/duroid 6035HTC e ottenere prestazioni ottimali nel tuo progetto PCB.
