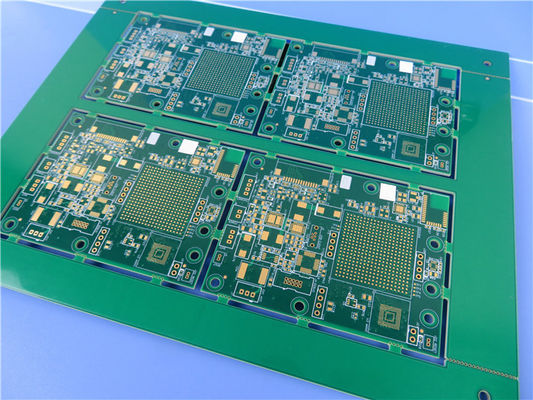

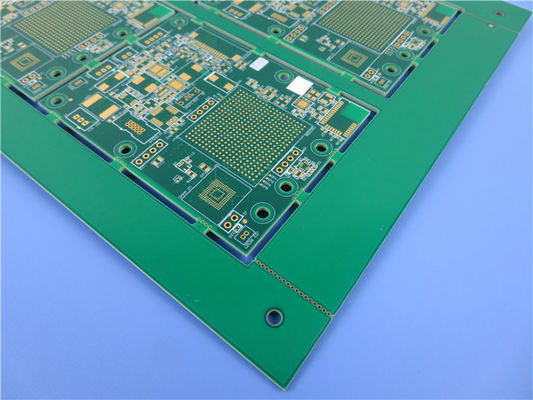

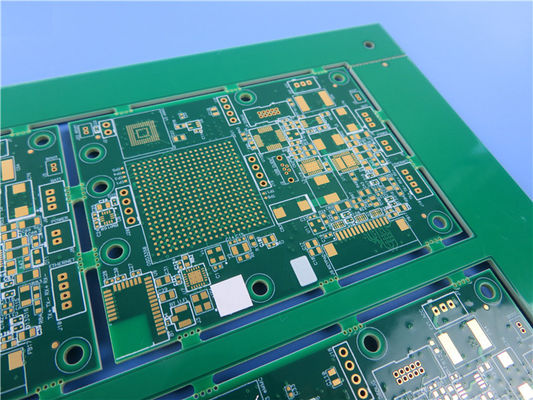

Oggi siamo invitati a presentare il nostro nuovo PCB rigido a 6 strati realizzato con il materiale ITEQ IT-180ATC, questo PCB offre proprietà eccezionali per una vasta gamma di applicazioni,dall'automotive alle telecomunicazioniEsaminiamo le caratteristiche e le specifiche che rendono questo PCB una scelta ideale per i vostri progetti elettronici.
1Materiale per PCB:
Questo PCB è costruito utilizzando ITEQ IT-180ATC, un materiale di alta qualità noto per le sue prestazioni eccezionali, con una permittività (Dk) di 4,5 a 1MHz e di 4,4 a 1GHz.e una tangente a bassa perdita (Df) pari a 0.0014 a 1 MHz e 0.0015 a 1 GHz, questo PCB garantisce una trasmissione del segnale efficiente e una perdita minima del segnale.Essa presenta una temperatura di transizione vetrosa (DSC) di 175 °C e una temperatura di decomposizione di 345 °C., garantendo un'elevata resistenza al calore, operando in una gamma di temperature da -40°C a +130°C, offre affidabilità in vari ambienti.
2Caratteristiche chiave:
Questo PCB vanta diverse caratteristiche chiave che lo distinguono dalla concorrenza: il suo basso coefficiente di espansione termica (CTE) garantisce stabilità e affidabilità in diverse condizioni di temperatura.L'elevata resistenza al calore le consente di sopportare applicazioni difficili. Esce nella resistenza CAF (Conductive Anodic Filament), garantendo un'affidabilità a lungo termine.
3Stackup:
Questo PCB rigido a 6 strati è dotato di uno stackup ben progettato per prestazioni ottimali.Questa configurazione garantisce un'efficiente routing del segnale, distribuzione dell'energia e dissipazione del calore.
4Dettagli della costruzione:
Questo PCB è disponibile in un formato compatto di 113 mm x 90 mm, con una tolleranza di +/- 0,15 mm. Supporta una traccia minima di 3/4 mil, accogliendo disegni complessi.Dimensione minima del foro di 0.10mm (perforazione laser) consente un posizionamento preciso e complesso dei componenti. Il PCB utilizza la tecnologia HDI (High Density Interconnect), incorporando vie cieche e vie sepolte,interconnesse tra stratiL'épaisseur finale della scheda è di 0,66 mm, fornendo un equilibrio tra flessibilità e durata.Lo spessore del rivestimento via è di 20 μmLa finitura superficiale è in oro immersivo in nichel senza elettro (ENIG), che offre un'eccellente solderabilità e resistenza alla corrosione.Gli strati superiore e inferiore sono di seta biancaIl PCB è dotato di vias riempite e con tappo, che soddisfano le specifiche IPC-4761 Tipo VII.Include anche un controllo dell'impedenza da 100 ohm sul livello superiore con una traccia da 6 millimetri, riferendosi a L2. i fori/mezzi fori a castellazione offrono ulteriore flessibilità e connettività. ogni PCB subisce un test elettrico al 100% prima della spedizione,garantire la massima qualità e affidabilità.
5- Statistiche sui PCB:
Con 93 componenti e un totale di 153 pad, tra cui 78 pad a buco, 39 pad SMT superiori e 36 pad SMT inferiori, questo PCB offre ampio spazio per le vostre esigenze di circuiti.Dispone di 94 vie e supporta 7 reti, consentendo una connettività e un'integrazione efficienti.
6- Opere d'arte e standard:
Questa grafica PCB è fornita in formato Gerber RS-274-X, garantendo la compatibilità con vari strumenti di progettazione.garantire un'elevata qualità di produzione e di assemblaggio.
7Disponibilità mondiale:
I nostri PCB sono disponibili in tutto il mondo, consentendo di accedere a una qualità di prim'ordine indipendentemente dalla posizione.Ti abbiamo coperto..
8Applicazioni tipiche:
Questo PCB è specificamente progettato per un'ampia gamma di applicazioni, tra cui l'automotive (ECU della sala macchine), i backplanes, l'archiviazione dei dati, i server e le reti e le telecomunicazioni.La sua versatilità garantisce di soddisfare le esigenze specifiche in questi campi esigenti.
