Il materiale ad alta frequenza Rogers RT/duroid 5880 è un composito PTFE rinforzato con microfibra di vetro progettato per applicazioni di circuiti stripline e microstrip esigenti. L'eccezionale uniformità della costante dielettrica deriva dalle sue microfibre orientate in modo casuale. La costante dielettrica di RT/duroid 5880 è uniforme da pannello a pannello ed è costante su un ampio intervallo di frequenze. Il suo basso fattore di dissipazione estende l'utilità di RT/duroid 5880 alla banda Ku e oltre. I materiali RT/duroid 5880 possono essere facilmente tagliati, tranciati e lavorati per modellarli. Sono resistenti a tutti i solventi e reagenti, caldi o freddi, normalmente utilizzati nell'incisione di circuiti stampati o nella placcatura di bordi e fori.
Le applicazioni tipiche sono
-antenne a banda larga per compagnie aeree commerciali
-circuiti a microstriscia, circuiti stripline
-applicazioni di onde millimetriche
-sistemi radar militari
-sistemi di guida missilistica e antenne radio digitali punto-punto, ecc.
Descrizione generale

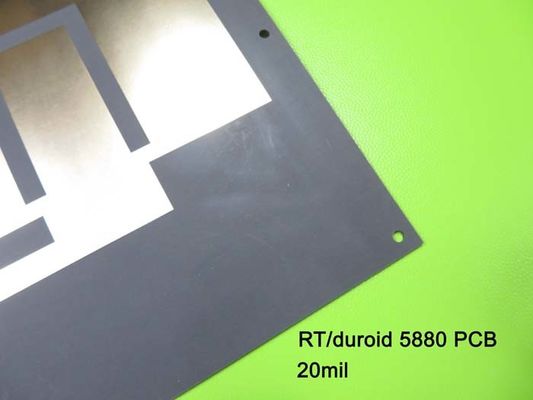

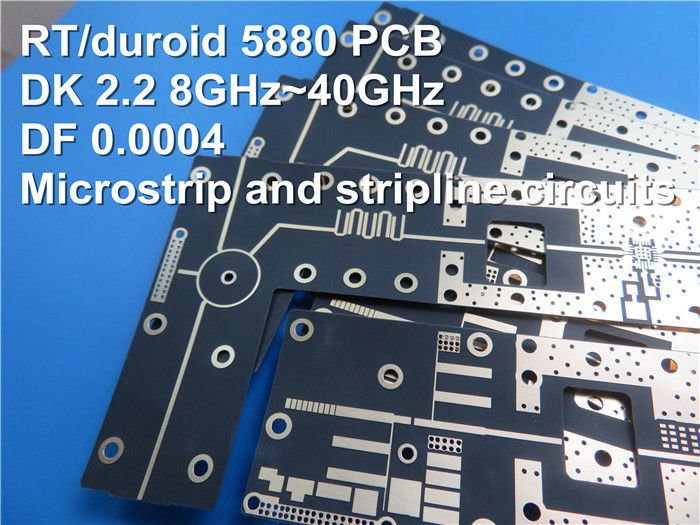

Questo è un tipo di PCB RF a doppia faccia costruito su RT/duroid 5880 per l'applicazione di sistemi radar.
Specifiche di base
Materiale di base: RT/duroid 5880 20mil (0,508 mm)
Costante dielettrica: 2,20+/-0,02
Conteggio degli strati: 2 strati
Tipo: Fori passanti
Formato: 128 mm x 62 mm = 1 tipo = 1 pezzo
Finitura superficiale: Oro ad immersione
Peso del rame: Strato esterno 35 μm
Maschera per saldatura | Legenda: No | NO
Altezza finale del PCB: 0,52 mm
Norma: IPC 6012 Classe 2
Imballaggio: per la spedizione vengono imballati 20 pannelli.
Tempi di consegna: 7 giorni lavorativi
Durata di conservazione: 6 mesi
Scheda tecnica del Rogers RT/duroid 5880
| RT/duroid 5880 Valore tipico |
| Proprietà |
RT/duroid 5880 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,εProcesso |
2.20
2,20±0,02 specifica. |
Z |
N / A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
IPC-TM da 10 GHz 2.5.5.5 |
| Costante dielettrica,εProgetto |
2.2 |
Z |
N / A |
Da 8GHz a 40GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0,0004
0,0009 |
Z |
N / A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
IPC-TM da 10 GHz 2.5.5.5 |
| Coefficiente termico di ε |
-125 |
Z |
ppm/℃ |
-50℃a 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistività del volume |
2×107 |
Z |
Mah cm |
C/96/35/90 |
ASTM D257 |
| Resistività superficiale |
3×107 |
Z |
Mohm |
C/96/35/90 |
ASTM D257 |
| Calore specifico |
0,96(0,23) |
N / A |
j/g/k
(cal/g/c) |
N / A |
Calcolato |
| Modulo di trazione |
Prova alle 23℃ |
Prova a 100℃ |
N / A |
MPa(kpsi) |
UN |
ASTM D638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Stress supremo |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Deformazione definitiva |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo di compressione |
710(103) |
500(73) |
X |
MPa(kpsi) |
UN |
ASTM D695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Stress supremo |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Deformazione definitiva |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Assorbimento dell'umidità |
0,02 |
N / A |
% |
0,62 pollici (1,6 mm) D48/50 |
ASTM D570 |
| Conducibilità termica |
0,2 |
Z |
W/m/k |
80℃ |
ASTM C518 |
| Coefficiente di dilatazione termica |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N / A |
℃TGA |
N / A |
ASTM D3850 |
| Densità |
2.2 |
N / A |
grammi/cm3 |
N / A |
ASTM D792 |
| Buccia di rame |
31,2(5,5) |
N / A |
Pli(N/mm) |
Foglio EDC da 35 mm
dopo il galleggiante di saldatura |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
N / A |
N / A |
N / A |
UL94 |
| Compatibile con processi senza piombo |
SÌ |
N / A |
N / A |
N / A |
N / A |
