Bordo del PWB di RT/Duroid 5870 Rogers

RT/Duroid 5870 Rogers PCB Board

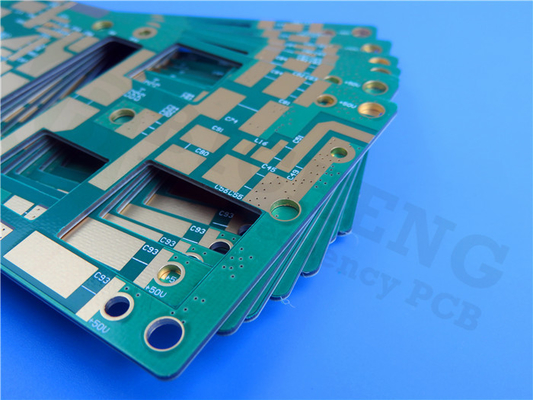

RT/Duroid 5870 Rogers PCB Board RT/Duroid 5870 Rogers PCB Board

Grande immagine :  Bordo del PWB di RT/Duroid 5870 Rogers

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-090.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: RT/Duroid 5870 Conteggio di strato: 1 strato, 2 strati, multistrato, tipo ibrido (misto)
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) Dimensione del PWB: ≤400 mm x 500 mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Silkscreen: Bianco, nero, NESSUN Silkscreen ecc
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) Finitura superficia: Rame nudo, HASL, ENIG, latta di immersione, OSP.
Evidenziare:

Bordo del PWB di RT Duroid 5870 Rogers

,

bordo del PWB di 20mil Rogers



Il PWB di Rogers High Frequency ha fatto su RT/duroid 5870 con 10mil, 20mil, 31mil e 62mil ricoprenti d'oro di immersione

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Ciao ognuno,

Oggi, introduciamo il PWB ad alta frequenza sviluppato sui laminati di RT/duroid 5870.



RT/duroid 5870 è microfiber di vetro ha rinforzato il composto di PTFE di Rogers Corporation, che è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline.



Bordo del PWB di RT/Duroid 5870 Rogers 0



Vediamo le ragioni per usando il materiale di RT/duroid 5870.



1) I microfibers a caso orientati provocano l'uniformità costante dielettrica eccezionale.



2) La costante dielettrica dei laminati di RT/duroid 5870 è uniforme dal pannello al pannello ed è costante sopra un'ampia gamma di frequenza.



3) Il suo fattore di dissipazione basso estende l'utilità dei laminati di RT/duroid 5870 alla banda Ku e sopra.



4) Progettato per l'applicazione di stripline e della microstriscia



La nostra capacità del PWB (RT/duroid 5870)

Capacità del PWB
Materiale del PWB: Composti di PTFE di rinforzo microfiber di vetro
Designatore: RT/duroid 5870
Costante dielettrica: 2,33 ±0.02 (processo)
2,33 (progettazione)
Conteggio di strato: 1 strato, 2 strati, tipo a più strati e ibrido (misto)
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB: 10mil (0.254mm), 20mil (0.508mm)
31mil (0.787mm), 62mil (1.575mm)
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, latta di immersione, OSP.




RT/duroid 5870 è usato spesso in doppio PWB parteggiato, PWB a più strati e PCB.It ibrido è disponibile in vari spessori per il doppio PWB parteggiato, quali 10mil, 20mil, 31mil e 62mil. Le finiture superfice sono rame nudo, HASL, ENIG, dente di immersione e OSP per opzione.



Bordo del PWB di RT/Duroid 5870 Rogers 1



Le applicazioni tipiche sono

- circuiti di stripline e della microstriscia

- antenna a banda larga di linea aerea commerciale

- sistemi del radar

- applicazioni dell'onda di millimetro

punti per indicare antenna radiofonica digitale ecc.



Il colore di base del PWB di RT/duroid 5870 è nero.



Appendice: Proprietà di RT/duroid 5870

Valore tipico di RT/duroid 5870
Proprietà RT/duroid 5870 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 2,33
spec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Costante dielettrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficiente termico di ε -115 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistività di superficie 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calore specifico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calcolato
Modulo di tensione Prova a 23℃ Prova a 100℃ N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Ultimo sforzo 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Ultimo sforzo 9,8 8,7 X %
9,8 8,6 Y
Modulo compressivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Ultimo sforzo 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Ultimo sforzo 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Assorbimento dell'umidità 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Conducibilità termica 0,22 Z W/m/k 80℃ ASTM C 518
Coefficiente di espansione termica 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Il TD 500 N/A ℃ TGA N/A ASTM D 3850
Densità 2,2 N/A gm/cm3 N/A ASTM D 792
Buccia di rame 27,2 (4,8) N/A Pli (N/mm) stagnola di 1oz (35mm) EDC
dopo il galleggiante della lega per saldatura
IPC-TM-650 2.4.8
Infiammabilità V-0 N/A N/A N/A UL 94
Processo senza piombo compatibile N/A N/A N/A N/A



Bordo del PWB di RT/Duroid 5870 Rogers 2



Ci specializziamo nel fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie.

Se avete qualunque domande, senta libero prego per contattarci.

Grazie per la vostra lettura.



Dettagli di contatto
Bicheng Electronics Technology Co., Ltd

Persona di contatto: Ms. Ivy Deng

Telefono: 86-755-27374946

Fax: 86-755-27374848

Invia la tua richiesta direttamente a noi (0 / 3000)
