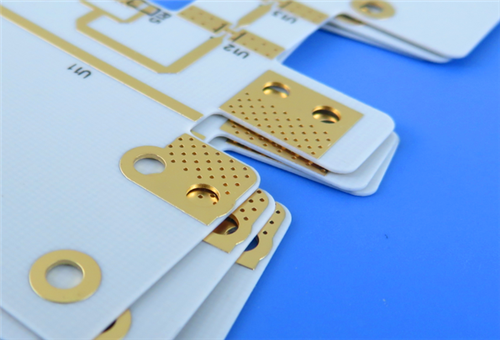

Questo PCB è un pannello rigido ad alta frequenza a due strati, realizzato con un laminato dielettrico a idrocarburi RO4835 di Rogers, progettato per un'efficienza economica,applicazioni di circuiti RF e microonde ad alta stabilitàÈ dotato di una finitura superficiale in oro immersivo, serigrafia nera solo sul lato superiore (senza serigrafia inferiore) e una struttura a doppio lato completamente priva di maschera di saldatura.Tutte le pastiglie di saldatura sono tenute libere da filtro di seta per garantire una qualità di saldatura costante.
Specifica dei PCB
| Parametro |
Specificità |
| Materiale di base |
Rogers RO4835 laminato ad alta frequenza di idrocarburi |
| Numero di strati |
PCB rigidi a due strati |
| Dimensioni della scheda |
45 mm × 83,69 mm (1 pezzo), tolleranza dimensionale: ±0,15 mm |
| Traccia minima / spazio |
5 ml / 6 ml |
| Dimensione minima del foro meccanico |
0.2 mm |
| Per tipo |
Sono utilizzati solo filtri a fori, senza filtri ciechi o sepolti |
| Spessore della tavola finita |
0.6 mm |
| Strato esterno Peso di rame finito |
1 oz (1,4 ml) per tutti gli strati di rame |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Strato di vetrina |
Filtro di seta nero sul lato superiore, senza filtro di seta sul fondo e senza copertura di filtro di seta sui pad di saldatura |
| Strato di maschera di saldatura |
Disegno senza maschera di saldatura a doppio lato |
| Prova di qualità |
100% di prova elettrica completa effettuata prima della consegna |
Struttura di accumulo dello strato PCB
| Nome dello strato |
Specificità |
| Strato di rame 1 (strato superiore) |
Spessore di rame finito di 35 μm |
| Core dielettrico |
Rogers RO4835 substrato ad alta frequenza di idrocarburi, spessore 0,508 mm (20 mil) |
| Strato di rame 2 (strato inferiore) |
Spessore di rame finito di 35 μm |
Arti e standard di qualità
Formato dell'artwork: fabbricato con i file standard Gerber RS-274-X per garantire un accurato disegno del circuito e una piena compatibilità di produzione.
Standard di qualità: rigorosamente fabbricati e ispezionati secondo gli standard IPC-Class-2 per garantire prestazioni stabili e durata a lungo termine per uso industriale e commerciale.
Servizi di copertura: sono disponibili servizi di spedizione globali per fornire forniture di prodotti stabili e affidabili per progetti di PCB ad alta frequenza in tutto il mondo.

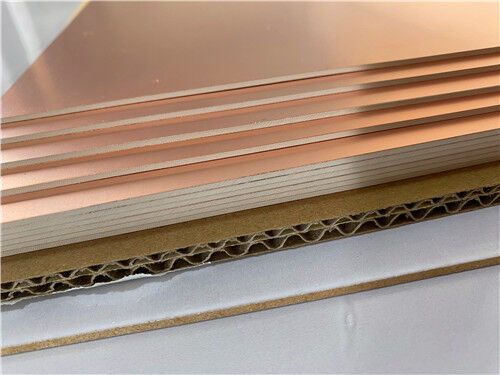

RO4835 Sintesi dei materiali
Rogers RO4835 è un laminato ad alta frequenza a base di idrocarburi di alta qualità con una stabilità ad alta temperatura e una resistenza all'ossidazione superiori rispetto ai substrati convenzionali a microonde termostati.Esso presenta proprietà elettriche e meccaniche molto coerenti con le classicheRO4350Bserie, offrendo prestazioni affidabili ad alta frequenza consentendo al contempo una produzione in serie conveniente.il materiale semplifica i flussi di lavoro di produzione e migliora l'efficienza della produzioneEquipaggiato con una lamina di rame trattata al contrario LoPro di Rogers, RO4835 ottiene perdite di inserimento ultra basse, rendendolo una soluzione ideale per progetti di circuiti RF ad alta precisione e sensibili alle perdite.
Caratteristiche di prestazione dei materiali di base
Conformità standard: conforme alle norme RoHS UL 94 V-0 e IPC-4103, il materiale offre prestazioni sicure, standardizzate e affidabili per uso commerciale,applicazioni elettroniche industriali e automobilistiche.
Perdita di alta frequenza bassa e stabile: mantiene una DK stabile di 3,48±0,05 e una DF ultra bassa di 0,0037 a 10 GHz, riducendo al minimo l'attenuazione e la distorsione del segnale per garantire una precisione,trasmissione stabile del segnale ad alta frequenza.
Resistenza termica superiore: con un Tg superiore a 280°C, il materiale presenta un'eccellente stabilità termica,resistente al degrado strutturale e alle prestazioni in condizioni di lavorazione e di funzionamento ad alta temperatura per una durata di vita prolungata.
Performance di espansione termica controllabile: i parametri CTE ottimizzati riducono l'espansione termica e la deformazione durante il ciclo di temperatura,mantenere l'integrità strutturale e migliorare l'affidabilità complessiva dei PCB in ambienti termici variabili.
Eccellente resistenza all'ossidazione e compatibilità con i processi: offre una grande resistenza all'ossidazione e una completa compatibilità con i processi privi di piombo, impedendo l'insorgere di vesciche e la delaminazione per consentire una stabilità,produzione di massa ad alto rendimento.
Tolleranza dielettrica precisa e stabilità strutturale: la tolleranza DK stretta supporta un controllo accurato dell'impedenza e l'adeguamento del segnale per i progetti ad alta frequenza,mentre la bassa espansione dell'asse Z stabilizza i vias rivestiti per una qualità di fabbricazione costante.
Performance globale conveniente: integrazione di prestazioni affidabili ad alta frequenza, proprietà meccaniche stabili e buona fabbricabilità,RO4835 è un substrato ad alte prestazioni, ideale per il radar automobilistico prodotto in serie, dispositivi a microonde e RF.
Scenari tipici di applicazione
Sfruttando le sue basse perdite dielettriche ad alta frequenza, la sua eccezionale stabilità termica, la sua resistenza all'ossidazione superiore e la sua efficienza di lavorazione,I PCB costruiti con laminato Rogers RO4835 sono ampiamente applicati in sistemi RF e microonde ad alte prestazioni per vari scenari industriali e commerciali:
- Sistemi radar per autoveicoli e dispositivi di rilevamento ad alta precisione
- Apparecchiature di comunicazione a microonde punto-punto
- Moduli amplificatori di potenza ad alta frequenza
- Sistemi radar a catena di fasi
- Componenti funzionali RF ad alte prestazioni
