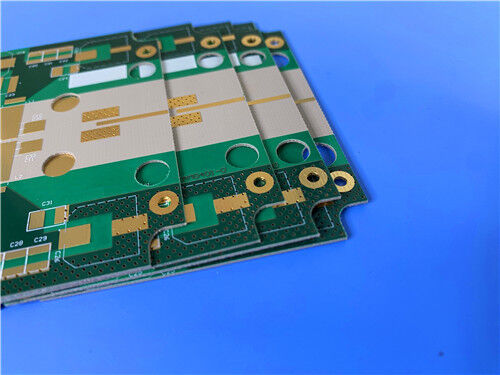

Questa PCB rigida personalizzata RT/duroid 6202 a 2 strati è un circuito a microonde ad alte prestazioni per applicazioni RF e radar di precisione. Utilizza un laminato a bassa perdita RT/duroid® 6202 con uno spessore finito di 0,6 mm, rame esterno da 1 oz, placcatura via da 20 μm e finitura ENIG. Questa scheda compatta di 42,36 mm × 21,9 mm ha una maschera di saldatura verde superiore e una serigrafia bianca superiore, costruita secondo IPC-Class-2 e testata elettricamente al 100% prima della spedizione. Caratterizzata da una costruzione through-hole e da una traccia/spazio di 4/7 mil, offre prestazioni elettriche stabili, bassa perdita di segnale e alta precisione dimensionale per implementazioni globali di microonde.
Specifiche PCB
Questa PCB rigida RT/duroid 6202 a 2 strati adotta una struttura through-hole semplificata e affidabile senza via cieche o interrate, garantendo una trasmissione del segnale pulita, bassa interferenza e una ripetibilità di fabbricazione costante per i progetti di circuiti a microonde.
| Elemento di specifica |
Parametro dettagliato |
| Materiale di base |
Laminato per microonde ad alta frequenza Rogers RT/duroid 6202 |
| Configurazione strati |
PCB rigida a 2 strati |
| Dimensioni scheda |
42,36 mm × 21,9 mm (1 PZ) |
| Traccia / Spazio minimo |
4/7 mils |
| Dimensione foro minima |
0,4 mm |
| Tipo di via |
Solo through-hole, nessuna via cieca |
| Spessore scheda finito |
0,6 mm |
| Peso rame esterno |
Rame finito da 1 oz (1,4 mils) |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
ENIG (Nichel chimico oro per immersione) |
| Serigrafia |
Superiore: Bianco; Inferiore: Nessuno |
| Maschera di saldatura |
Superiore: Verde; Inferiore: Nessuno |
| Test pre-spedizione |
Test elettrico completo al 100% |
Stack PCB a 2 strati-Struttura
Lo stackup simmetrico a 2 strati bilancia lo stress meccanico interno e garantisce una trasmissione del segnale ad alta frequenza ultra-stabile, eliminando deformazioni strutturali e deriva di frequenza durante il funzionamento.
| Struttura strati |
Materiale e spessore |
| Strato di rame superiore |
Foglio di rame conduttivo da 35 μm |
| Substrato core dielettrico |
Materiale circuito ad alta frequenza RT/duroid® 6202 da 20 mil |
| Strato di rame inferiore |
Foglio di rame conduttivo da 35 μm |
Statistiche PCB
Questa PCB ad alta frequenza presenta un layout compatto e ottimizzato su misura per la miniaturizzazione dei circuiti a microonde, offrendo prestazioni elettriche stabili con una distribuzione semplificata del circuito.
| Elemento statistico |
Quantità / Formato |
| Componenti totali |
13 |
| Pad totali |
20 |
| Pad Thru Hole |
11 |
| Pad SMT superiori |
9 |
| Pad SMT inferiori |
0 |
| Vie |
6 |
| Reti |
2 |
Introduzione materiale RT/duroid 6202

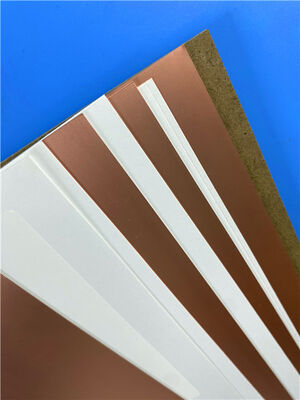

Rogers RT/duroid 6202 è un laminato per microonde ad alte prestazioni e a bassa perdita rinforzato con fibra di vetro tessuta limitata, appositamente progettato per strutture di circuiti a microonde e RF complesse. Combina un'eccezionale stabilità elettrica e una solida rigidità meccanica, con una stabilità dimensionale ultra-precisa di 0,05-0,07 mils/pollice. Questa proprietà a basso restringimento evita efficacemente procedure di doppia incisione, supportando la fabbricazione di PCB ad alta precisione con tolleranze posizionali rigorose per applicazioni avanzate ad alta frequenza.
CoreMaterialeBenefici
Questa PCB RT/duroid 6202 a 2 strati offre vantaggi esclusivi per progetti di circuiti ad alta frequenza e microonde rispetto ai materiali PCB standard:
Perdita ad altissima frequenza ultra-bassa: un fattore di dissipazione estremamente basso garantisce un'attenuazione minima del segnale, mantenendo una trasmissione del segnale a microonde pura e stabile.
Espansione abbinata al rame: il CTE nel piano corrisponde perfettamente al foglio di rame, prevenendo la delaminazione degli strati e la rottura delle tracce sotto le fluttuazioni di temperatura.
Stabilità dimensionale superiore: il bassissimo restringimento di incisione elimina la necessità di incisioni secondarie, migliorando notevolmente la precisione di fabbricazione e la resa di produzione.
Stabilità ambientale a tutto tondo: basso assorbimento di umidità, elevata resistenza termica e coefficiente DK stabile garantiscono prestazioni costanti in condizioni estreme di temperatura e umidità.
Affidabilità elettrica e meccanica duale: il rinforzo bilanciato in fibra di vetro offre una struttura meccanica rigida e caratteristiche elettriche impeccabili ad alta frequenza.
Applicazioni tipiche
Grazie alle sue caratteristiche di bassa perdita, alta stabilità e alta precisione, questa PCB Rogers 6202 è ampiamente adottata in sistemi avanzati di microonde, radar e antenne:
- Antenne phased array
- Sistemi radar a terra e aerotrasportati
- Antenne di posizionamento globale GPS
- Backplane di potenza ad alta frequenza
- Sistemi anticollisione per aerei commerciali
- Reti di formazione di fasci a microonde
Conclusione
Questa PCB rigida personalizzata Rogers RT/duroid 6202 fornisce soluzioni professionali e ad alta affidabilità per circuiti a microonde per apparecchiature RF e radar di precisione. Prodotta in stretta conformità con gli standard IPC-Class-2 e completamente testata elettricamente prima della consegna, questa PCB a bassa perdita presenta prestazioni dielettriche stabili, perdita di segnale ultra-bassa e un'eccezionale precisione dimensionale. Disponibile con supporto per spedizioni globali, è ideale per la validazione di prototipi e la produzione di massa di antenne phased array, sistemi radar, dispositivi GPS e progetti di reti di formazione di fasci ad alta frequenza in tutto il mondo.
