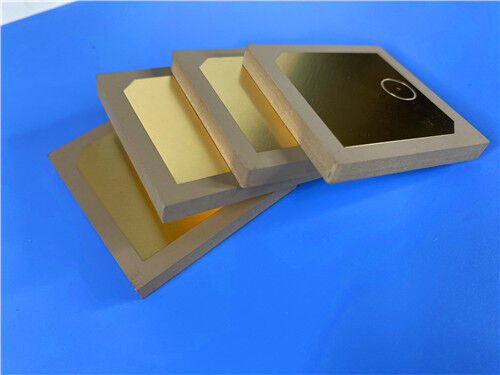

Disegnato per applicazioni di RF miniaturizzate e di navigazione di precisione ad alta affidabilità, questo PCB rigido a 2 strati personalizzato adotta un substrato ceramico PPO termoplastico Wangling TP2200 di alta qualità.Con un 10 ultra-spessospessore della scheda finita di 0,9 mm e dimensione di 35,65 mm × 87 mm con una tolleranza rigorosa di ± 0,15 mm, la scheda presenta una finitura superficiale in oro di immersione pura,con una larghezza di 50 mm o più ma non superiore a 50 mm,Costruito con una struttura a buco completo e zero vie cieche, supporta un percorso minimo di tracciabilità preciso di 4/7 millimetri e 0.Fabbricazione di micro-buchi da 4 mm per adattarsi alle esigenze di disegno di circuiti compatti ad alta densitàOgni unità subisce un test elettrico completo al 100% prima della spedizione, è conforme agli standard di qualità industriale IPC-Class-2,e supporta forniture stabili in tutto il mondo e servizi personalizzati per progetti elettronici ad alta frequenza specializzati.
Specificativi dei PCB
Progettato con una struttura dielettrica termoplastica unica nel settore, questo PCB a 2 strati TP2200 offre un'eccezionale stabilità dielettrica e robustezza meccanica per la progettazione di circuiti RF ad alta frequenza Dk.Eliminazione delle interferenze del rinforzo in fibra di vetro, i suoi parametri di fabbricazione standardizzati garantiscono prestazioni di trasmissione del segnale coerenti e affidabilità operativa a lungo termine in ambienti di lavoro estremi.
| Articolo della specifica |
Dettagli dei parametri |
| Materiale di base |
Substrato ceramico PPO termoplastico Wangling TP2200 |
| Configurazione dello strato |
PCB rigidi a due strati |
| Dimensioni della scheda |
35.65 mm × 87 mm (tolleranza ± 0,15 mm, 1 PCS) |
| Traccia minima / spazio |
4/7 mil |
| Dimensione minima del foro |
0.4 mm |
| Per tipo |
Solo attraverso il buco, senza vie cieche |
| Spessore della tavola finita |
10.9 mm |
| Peso esterno del rame |
1 oz (1,4 ml) |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
In alto e in basso: No |
| Maschera di saldatura |
In alto e in basso: No |
| Prova preliminare alla spedizione |
Prova elettrica al 100% prima della spedizione |
Piattaforma di PCB-Struttura
Questo PCB a 2 strati adotta un layout simmetrico e compatto, incentrato su un substrato dielettrico di 0,8 mm Wangling TP2200.Strati di rame puro di 35 μm a doppio lato sono laminati uniformemente su entrambi i lati del nucleoQuesta configurazione razionale di stacking offre una conduttività termica uniforme e prestazioni dielettriche stabili,evitando efficacemente deviazioni del segnale e deformazioni strutturali in condizioni di temperatura estrema.
| Struttura dello strato |
Materiale e spessore |
| Copper_layer_1 |
35 μm |
| TP2200 Core |
0.8 mm |
| Copper_layer_2 |
35 μm |
PCBStatistica
Ottimizzato per l'assemblaggio di circuiti ad alta frequenza miniaturizzati, questo PCB presenta un layout snello con 34 componenti integrati e una distribuzione scientifica di pad e vias,perfetto per i requisiti di progettazione di circuiti compatti ad alta DkTutti i file di progettazione di produzione sono forniti nel formato standard Gerber RS-274-X,garantire la piena compatibilità con le principali apparecchiature di produzione e di collaudo di PCB per la realizzazione di prototipi precisi e una produzione stabile di lotti.
| Articolo statistico |
Quantità |
| Componenti |
34 |
| Total Pads |
29 |
| Acciai per il buco |
22 |
| Pad SMT superiori |
7 |
| Pad SMT di fondo |
0 |
| Vias |
16 |
| Reti |
1 |

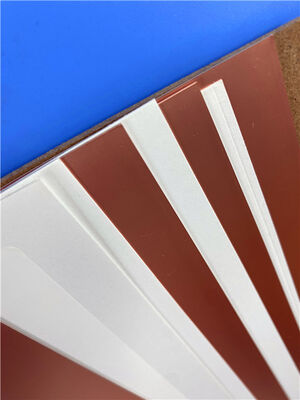

Introduzione del materiale della serie Wangling TP
La serie Wangling TP rappresenta una soluzione di substrato termoplastico ad alta frequenza distintiva nel settore.Lo strato dielettrico è costituito da un riempitore in ceramica e da resina di polifenileno ossido (PPO), completamente privo di rinforzo in tessuto di vetro tessuto per eliminare le interferenze del segnale di tessuto di vetro.Gli ingegneri possono regolare con precisione la costante dielettrica modificando il rapporto di miscelazione della resina ceramica e PPO, realizzando prestazioni dielettriche personalizzate per diversi progetti di circuiti.la serie TP offre un'eccellente stabilità dielettrica e un'affidabilità superiore a lungo terminePer la definizione delle specifiche del prodotto, TP significa substrato liscio non rivestito, TP-1 per il laminato rivestito di rame a una sola faccia e TP-2 per il laminato rivestito di rame a due lati.
Caratteristiche di prestazione essenziali del TP2200
Il TP2200 è un substrato ceramico termoplastico ad alto Dk progettato per applicazioni ad alta frequenza in ambienti estremi.eccezionale resistenza alle temperature e eccezionale stabilità strutturale, rendendolo insostituibile per la navigazione miniaturizzata e per le apparecchiature militari speciali a RF:
| Parametro di prestazione |
Specificità |
| Costante dielettrica (Dk @ 5 GHz) |
22 ± 0.88 |
| Fattore di dissipazione (Df @ 5 GHz) |
0.002 ~ 0.0025 |
| Coefficiente termico di Dk (TCDK) |
-55 ppm/°C |
| CTE (asse X/Y/Z) |
35 ppm/°C, 35 ppm/°C, 40 ppm/°C |
| Temperatura di funzionamento a lungo termine |
-100°C a +150°C |
| Assorbimento dell'acqua |
≤ 0,01% |
| Conduttività termica |
0.9W/MK |
| Proprietà speciali del materiale |
Resistenza alle radiazioni, bassa emissione di gas |
Applicazioni tipiche
Beneficiando del suo valore Dk ultra elevato, dell'assorbimento dell'acqua ultra basso, dell'adattabilità alle temperature estreme e delle prestazioni resistenti alle radiazioni, questo PCB a due strati TP2200 è ampiamente applicato in alta precisione,campi speciali di RF e di navigazione ad alta affidabilità:
- Sistemi di navigazione Beidou
- Apparecchiature elettroniche per missili
- Fusibili di precisione
- Antenne ad alta frequenza miniaturizzate
Conclusioni
Dotato di un trattamento superficiale d'immersione in oro di alta qualità e di un corpo robusto di 10,9 mm di spessore, questo PCB Wangling TP2200 personalizzato offre un'alta Dk,prestazioni a bassa perdita e termicamente stabili per applicazioni ad alta frequenza in ambienti estremiLa sua struttura in ceramica PPO senza vetro, il suo bassissimo assorbimento dell'acqua, l'eccellente resistenza alle radiazioni e la sua grande tolleranza alle temperature consentono un funzionamento stabile in ambito militare.scenari di antenna di precisione e di navigazioneCompletamente ispezionato con 100% di test elettrici e certificato secondo gli standard IPC-Class-2,questo PCB fornisce soluzioni personalizzate affidabili e consegna globale per progetti di ingegneria elettronica ad alta frequenza specializzati in tutto il mondo.
