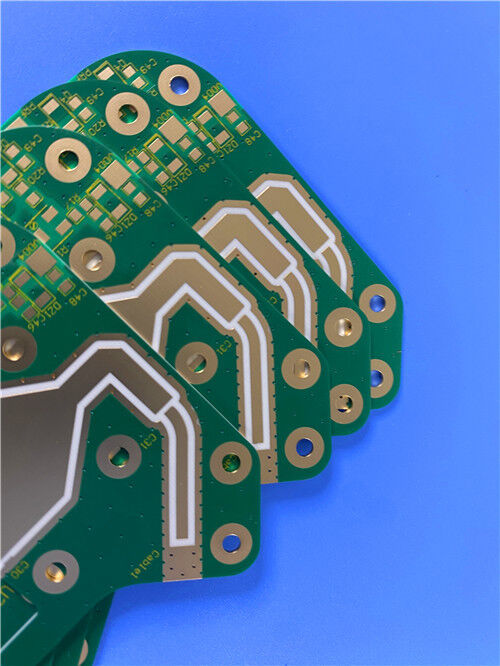

Questo PCB rigido a due strati Rogers AD250C è un circuito a alta frequenza ad alte prestazioni con uno spessore di 0,6 mm, un peso di rame esterno di 1 oz, finitura in oro puro,e maschera di saldatura verde a doppio lato. costruito su un substrato PTFE AD250C rinforzato con vetro di alta qualità con caratteristiche stabili DK 2.5 a bassa perdita e prestazioni PIM ultra-basse -159 dBc,questo PCB è fabbricato secondo gli standard IPC-Classe-2 con 100% di test elettrici prima della spedizione. Ottimizzato per il funzionamento wireless ad alta frequenza, è ampiamente utilizzato per antenne di stazioni base cellulari, sistemi telematici automobilistici e antenne radio satellitari commerciali, fornendo costante,prestazioni di antenna affidabili e ad alto rendimento per progetti globali di comunicazione wireless.
Specificativi dei PCB
| Articolo della specifica |
Parametro dettagliato |
| Materiale di base |
Laminato di antenna ad alta frequenza Rogers AD250C |
| Configurazione dello strato |
PCB rigidi a due strati |
| Dimensioni della scheda |
550,36 mm × 76,2 mm (tolleranza ± 0,15 mm, 1 PCS) |
| Traccia minima / spazio |
4/6 milligrammi |
| Dimensione minima del foro |
0.4 mm |
| Per tipo |
Solo attraverso il foro, senza vie cieche / sepolte |
| Spessore della tavola finita |
0.6 mm |
| Peso del rame dello strato esterno |
1 oz di rame finito |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Placcatura in oro puro |
| Fabbricazione a partire da fibre sintetiche |
In alto: giallo, in basso: niente |
| Maschera di saldatura |
Maschera di saldatura verde a doppio lato |
| Prova preliminare alla spedizione |
100% di prova elettrica completa |
Struttura di accumulo di PCB a due strati
| Struttura dello strato |
Materiale e spessore |
| Strato superiore di rame |
Fogli di rame conduttivo di 35 μm |
| Substrato di nucleo dielettrico |
Substrato AD250C, 0,508 mm (20 mil) |
| Strato di rame inferiore |
Fogli di rame conduttivo di 35 μm |
Statistiche sui PCB
Questo PCB a doppio strato ad alta frequenza AD250C presenta un layout scientifico ottimizzato dei componenti e una progettazione del circuito di routing,bilanciamento dell'integrazione strutturale compatta e delle prestazioni elettriche stabili per adattarsi pienamente alle condizioni di funzionamento dell'antenna ad alta frequenza.
| Articolo statistico |
Quantità / formato |
| Componenti totali |
36 |
| Total Pads |
51 |
| Acciai per il buco |
24 |
| Pad SMT di livello superiore |
27 |
| Pad SMT a strato inferiore |
0 |
| Vias |
49 |
| Reti |
2 |

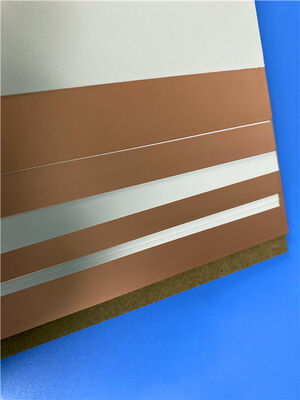

IntroduzioneLaminato Rogers AD250C
Il Rogers AD250C è un laminato composito PTFE specializzato rinforzato con fibra di vetro tessuta,costruito appositamente per soddisfare i rigorosi requisiti di prestazione dei moderni mercati di antenne wireless ad alta frequenzaE' caratterizzato da proprietà dielettriche calibrate con precisione, perdita minima di segnale ad alta frequenza e eccezionale stabilità PIM.eliminazione efficace della distorsione del segnale e dell'attenuazione della frequenza durante il funzionamento continuo ad alta velocitàIl rinforzo integrato in vetro tessuto migliora significativamente la fabbricabilità, consentendo una produzione semplificata di PCB e una produzione costante ad alto rendimento per la produzione di massa.
Questo materiale dielettrico professionale per antenne supporta due opzioni di fogli di rame: rame elettrodeposito standard (ED) e rame ED trattato al contrario.Entrambe le configurazioni minimizzano efficacemente le perdite di trasmissione del circuito e stabilizzano le prestazioni PIM dell'antenna, riducendo drasticamente i difetti di produzione e il degrado del rendimento causati dalle interferenze di intermodulazione passiva nei dispositivi di comunicazione wireless.
AD250 MaterialeVantaggi e vantaggi
Rispetto al sistema convenzionalePCB FR4, questa scheda ad alta frequenza Rogers AD250C offre vantaggi chiave per le applicazioni di antenne wireless:
Perdita di segnale ultra-bassa: basso fattore di dissipazione preserva l'integrità del segnale ad alte frequenze.
Costante dielettrica stabile: DK costante evita lo spostamento di frequenza in tutte le condizioni di funzionamento.
Ottima prestazione a basso PIM: riduce l'intermodulazione passiva per segnali di antenna più puliti.
Buona stabilità dimensionale: basso assorbimento di umidità mantiene la precisione in ambienti variabili.
Forte resistenza all'ambiente: alta Tg e finitura in oro puro offrono prestazioni all'aperto affidabili.
Controllo della qualità affidabile: costruzione IPC-Class-2 e prova elettrica al 100% impediscono difetti aperti/brevi.
TipicoScenari di applicazione
Sfruttando le sue caratteristiche di bassa perdita, basso PIM e alta stabilità, il PCB rigido a due strati Rogers AD250C è ampiamente applicato in antenne wireless ad alta precisione e apparecchiature di sistemi di comunicazione:
Antenne della stazione base cellulare: ideali per le unità di antenna dell'infrastruttura cellulare 4G/5G, garantendo una copertura e una trasmissione di segnali stabili e ad alta efficienza per le reti di comunicazione.
Sistemi di antenne telematiche automobilistiche: si adattano a ambienti operativi complessi dei veicoli, supportando una comunicazione wireless stabile e la ricezione di segnali di navigazione per i sistemi intelligenti automobilistici.
Antenne radio satellitari commerciali: consentono la trasmissione di segnali satellitari a bassa perdita, migliorando la sensibilità di ricezione del segnale e la capacità anti-interferenza per i dispositivi radio satellitari.
Conclusioni
Forniamo servizi di produzione personalizzati professionali per i PCB ad alta frequenza Rogers AD250C, rispettando rigorosamente le specifiche di qualità IPC-Classe-2.Sosteniamo la spedizione globale e la personalizzazione flessibile delle dimensioni della scheda, parametri tecnici e trattamenti superficiali, offrendo soluzioni PCB affidabili per i produttori di apparecchiature di comunicazione wireless, sviluppatori di antenne e team di ingegneria elettronica di tutto il mondo.Sia per la verifica del prototipo che per la produzione di massa su larga scala, i nostri PCB AD250C offrono un alto rendimento, una bassa perdita di segnale e prestazioni stabili a lungo termine per tutti i progetti di antenne ad alta frequenza.
