8mil RO4003C PCB ad alte prestazioni a due strati immersione oro nero

8mil RO4003C PCB ad alte prestazioni a due strati immersione oro nero

MOQ: 1 PCS
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
RO4003C
Dimensione del PCB:
280,33 mm x 167,16 mm = 1 PCS, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml) di strati esterni
Finitura superficiale:
Oro per immersione
Numero di strati:
2-layer
Spessore del PCB:
8 MIL
Evidenziare:

8mil RO4003C PCB

,

PCB nero a seta

,

8mil due strati di PCB

Descrizione del prodotto

Questo PCB RO4003C è un prodotto all'avanguardia che combina le prestazioni elettriche di PTFE/vetro tessuto con la fabbricabilità di epossidi/vetro.Utilizzando materiali idrocarburici/ceramici di vetro tessuto rinforzato di proprietà, questo PCB offre prestazioni eccezionali a una frazione del costo dei laminati a microonde convenzionali.i laminati RO4003C forniscono una soluzione affidabile ed economica per una vasta gamma di applicazioni.



Caratteristiche chiave:

Costante dielettrica (DK): 3,38 +/- 0,05 a 10 GHz
Fattore di dissipazione: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz
Coefficiente termico della costante dielettrica: +40 ppm/°C
Conduttività termica: 0,71 W/m/°K
Asse X CTE: 11ppm/°C, Asse Y CTE: 14ppm/°C, Asse Z CTE: 46ppm/°C
Basso assorbimento dell'umidità: 0,06%



RO4003C Valore tipico
Immobili RO4003C Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 3.55 Z   da 8 a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +40 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistenza al volume 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistenza superficiale 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Modulo di trazione 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 commercio ASTM D 638
Resistenza alla trazione 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 commercio ASTM D 638
Forza flessibile 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale < 0.3 X,Y mm/m
(millimetro/pollice)
dopo etch+E2/150°C IPC-TM-650 2.4.39A
Coefficiente di espansione termica 11
14
46
X
Y
Z
ppm/°C -55°C a 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Conduttività termica 0.71   W/M/oK 80°C ASTM C518
Assorbimento di umidità 0.06   % 48 ore di immersione 0.060"
campione Temperatura 50°C
ASTM D 570
Densità 1.79   gm/cm3 23°C ASTM D 792
Forza della buccia di rame 1.05
(6.0)
  N/mm
(pli)
dopo la saldatura galleggiare 1 oz.
Fogli di EDC
IPC-TM-650 2.4.8
Infiammabilità N/A       UL 94
Processo senza piombo compatibile - Sì, sì.



Vantaggi:

Ideale per le costruzioni di schede a più strati (MLB): la stabilità dimensionale del materiale RO4003C, simile a quella del rame, lo rende perfetto per le costruzioni di schede a più strati dielettriche miste.


Fabbricazione conveniente: elaborazione del PCB RO4003C come FR-4 a un costo di fabbricazione inferiore mantenendo al contempo elevate prestazioni.


Progettato per applicazioni sensibili alle prestazioni e ad alto volume: il PCB è progettato per soddisfare le richieste di applicazioni sensibili alle prestazioni, consentendo una produzione ad alto volume.


Prezzi competitivi: godetevi i vantaggi dei materiali avanzati e delle prestazioni senza rompere la banca.

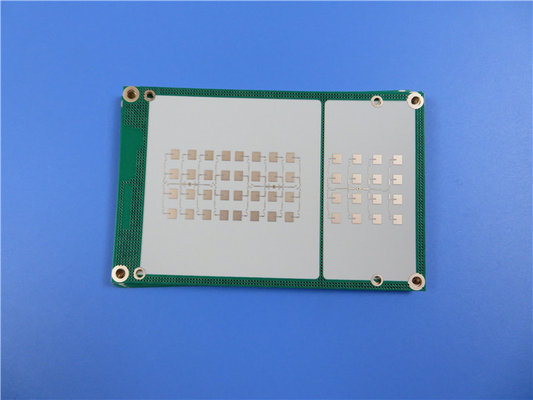

8mil RO4003C PCB ad alte prestazioni a due strati immersione oro nero 0



Con uno stackup di PCB rigidi a due strati e uno spessore di scheda finito di 0,3 mm, questo PCB offre una costruzione compatta e affidabile.garantire un'eccellente conducibilitàLe dimensioni del PCB sono controllate con precisione a 28,33 mm x 167,16 mm (1 PCS), con una tolleranza di +/- 0,15 mm. La traccia minima/spazio è impostato a 5/5 mils, fornendo flessibilità per progetti complessi.Il PCB supporta anche dimensioni minime di fori di 0.2 mm, mentre l'assenza di vie cieche semplifica il processo di fabbricazione.



La qualità è fondamentale, e questo PCB rispetta lo standard IPC-Classe 2.garantire che soddisfi le specifiche richieste e garantisca l'affidabilitàL'opera d'arte fornita è in formato Gerber RS-274-X, uno standard di settore ampiamente accettato che facilita l'integrazione senza soluzione di continuità nei flussi di lavoro di progettazione esistenti.



La disponibilità di questo PCB RO4003C non è limitata a regioni specifiche; è ampiamente accessibile in tutto il mondo.Questa disponibilità globale assicura che questo PCB possa essere utilizzato in varie industrie e mercati, soddisfacendo le diverse esigenze dei clienti.



Il PCB RO4003C trova la sua applicazione in una serie di tecnologie avanzate. È adatto per antenne di stazioni base cellulari e amplificatori di potenza, tag di identificazione RF,radar e sensori per autoveicoli, nonché LNB per satelliti di trasmissione diretta.



Aggiornate i vostri disegni di PCB con il PCB RO4003C, e sperimentate la perfetta combinazione di prestazioni, costo-efficacia e affidabilità in una soluzione disponibile a livello globale.



8mil RO4003C PCB ad alte prestazioni a due strati immersione oro nero 1
