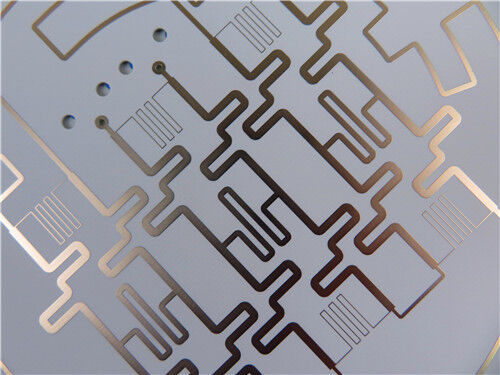

Questo PCB rigido a due strati utilizzaRogers Kappa 438come substrato e finitura superficiale ENIG (Electroless Nickel and Immersion Gold), con rivestimento esterno in rame da 1,4 ml, spessore di 0,85 mm e 20 μm mediante rivestimento,garantisce prestazioni elettriche coerenti e standard di produzione di alta precisioneSfruttando le proprietà di alta frequenza superiori di Kappa 438, è adatto per applicazioni WiFi/LAA, cellule piccole/DAS, comunicazioni V2X e IoT smart home/metri wireless.
Dettagli della costruzione del PCB
| Specificità |
Dettagli |
| Materiale di base |
Rogers Kappa 438 |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
45.5 mm x 32 mm per unità, tolleranza ±0,15 mm |
| Traccia/spazio minimo |
5/6 milligrammi |
| Dimensione minima del foro |
0.2 mm |
| Via cieca / via sepolta |
Nessun via cieco |
| Spessore del cartone finito |
0.85 mm |
| Peso di Cu finito |
1 oz (1,4 ml) per gli strati esterni |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Nickel inossidabile e oro per immersione (ENIG) |
| Top Silkscreen |
- No, no. |
| Fusoliera di fondo |
- No, no. |
| Top Solder Mask |
- No, no. |
| Maschera di saldatura inferiore |
- No, no. |
| Controllo della qualità |
È effettuata una prova elettrica al 100% prima della spedizione |
Accumulo di PCB
| Strato di accumulo |
Specificità |
| Copper_layer_1 |
35 μm |
| Rogers Kappa 438 |
0.762 mm (30 mil) |
| Copper_layer_2 |
35 μm |
Tipo di opera
L'opera d'arte fornita per la fabbricazione di PCB è conforme al formato Gerber RS-274-X, che è il protocollo riconosciuto dall'industria per la trasmissione dei dati di fabbricazione di PCB.
QualitàNorme
Questo PCB aderisce allo standard IPC-Class-2, un benchmark di settore ampiamente riconosciuto per le schede a circuito stampato.performance, e affidabilità, rendendolo adatto alla maggior parte delle applicazioni commerciali e industriali che richiedono un funzionamento costante e una moderata affidabilità.
Disponibilità
Offriamo soluzioni di logistica e spedizione affidabili per garantire la consegna tempestiva dei prodotti ai clienti in vari paesi e regioni,con capacità di soddisfare i requisiti sia degli ordini di piccole partite che di grandi volumi.
Introduzione al materiale di base Kappa 438
I laminati Rogers Kappa 438 sono costruiti utilizzando un sistema ceramico ad idrocarburi rinforzato con vetro, che offre prestazioni superiori ad alta frequenza e consente la fabbricazione di circuiti a basso costo.Come materiale a basse perdite, può essere lavorato utilizzando procedure di fabbricazione standard di epossidi/vetro (FR-4).I laminati Kappa 438 hanno anche il grado di ritardante di fiamma UL 94 V-0 e sono compatibili con i processi di saldatura senza piomboInoltre, i laminati Kappa 438 presentano costanti dielettriche (Dk) in linea con le norme standard del settore FR-4,semplificazione della conversione di progetti FR-4 esistenti che richiedono prestazioni elettriche migliorate.
Caratteristiche chiave di Kappa 438
| Caratteristiche chiave |
Specificità |
| Piattaforma materiale |
Termosett di idrocarburi rinforzati di vetro |
| Costante dielettrica (Dk) |
4.38 (allineato alle norme standard del settore FR-4) |
| Dk e tolleranza dello spessore |
Piu' stretta di quella del FR-4 |
| Asse Z CTE |
42 ppm/°C |
| Temperatura di transizione del vetro (Tg) |
> 280°C (TMA) |
| Coefficiente termico di Dk |
-21 ppm/°C (intervallo di temperatura: da -50°C a 150°C) |
| Classificazione di ritardante di fiamma |
UL 94-V0 |
Vantaggi principali
- Semplifica i processi di produzione e assemblaggio dei PCB, in linea con gli standard FR-4
- La progettazione Dk su misura consente la conversione senza soluzione di continuità dei progetti FR-4 esistenti che richiedono prestazioni elettriche migliorate
- Garantisce prestazioni di circuito coerenti in vari scenari di applicazione
- Migliora la flessibilità della progettazione e aumenta l'affidabilità dei fori di tracciato
- Compatibile con processi di assemblaggio automatizzati
Applicazioni tipiche
- Wi-Fi di livello operatore/accesso assistito con licenza (LAA)
- Sistemi a piccole cellule e antenne distribuite (DAS)
-Comunicazioni da veicolo a veicolo/da veicolo a infrastruttura (V2X)
-Segmenti dell'Internet delle cose (IoT): Smart home e contatori wireless
Conclusioni
Questo PCB a due strati basato su Kappa 438 è adatto a professionisti, istituzioni di ricerca e sviluppo (R & S),le imprese di tecnologia impegnate nello sviluppo e nella produzione di WiFi/LAA di livello operatore;, microcellule, DAS, comunicazioni V2X, e IoT smart home e sistemi di contatori wireless.e proprietà di alta frequenza superiori ̇ questo PCB funge da soluzione affidabile ed economica per applicazioni wireless ad alta domanda che richiedono prestazioni elettriche costanti, flessibilità di progettazione e produzione semplificata.
