Rogers PCB 60mil 1.524mm RO4003C PCB RF a doppia faccia per WLAN
  • Nome
  • Nome

Rogers PCB 60mil 1.524mm RO4003C PCB RF a doppia faccia per WLAN

MOQ: 1PCS
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-005.V1.0
Materiale di base:
Rogers 4300C
Dimensione del PWB:
84 x 78mm=1PCS
Peso di rame:
1oz
Finitura superficia:
Nichel Electroless sopra l'oro di immersione
Conteggio di strato:
2 strati
PCBThickness:
1.6mm
Evidenziare:

bordo ceramico del PWB 60mil

,

bordo ceramico del PWB di 1.524mm

Descrizione del prodotto



Rogers 4003 60mil 1.524mmScheda di circuitoRO4003C PCB ad alta frequenza PCB RF a doppia faccia per WLAN

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



I laminati ceramici di idrocarburi realizzati in RO4003C hanno lo scopo di fornire eccellenti prestazioni ad alta frequenza e una costruzione di circuiti poco costosa.Una volta che le frequenze di lavoro raggiungono i 500 MHz e oltre, i progettisti hanno a disposizione un numero molto inferiore di laminati tra cui scegliere.I progettisti di circuiti a microonde RF, reti di adattamento e linee di trasmissione a impedenza controllata possono fare affidamento sulle caratteristiche del materiale RO4003C.Frequenze operative più elevate impediscono l'uso di materiali per circuiti stampati standard in molte applicazioni, mentre una bassa perdita dielettrica consente l'impiego del materiale RO4003C in tali applicazioni.



Il coefficiente di temperatura della costante dielettrica è tra i più bassi di qualsiasi materiale per circuiti stampati e la costante dielettrica è stabile su un'ampia gamma di frequenze.Il coefficiente di dilatazione termica (CTE) del materiale RO4003C offre numerosi vantaggi chiave ai progettisti di PCB.Il coefficiente di dilatazione di RO4003C è simile a quello del rame che consente al materiale di esibire un'eccellente stabilità dimensionale, una proprietà necessaria per le costruzioni di pannelli multistrato dielettrici misti.Il basso CTE dell'asse Z di RO4003C fornisce una qualità affidabile del foro passante placcato, anche in applicazioni con forti shock termici.Il materiale RO4003C ha una Tg di >280°C, quindi le sue caratteristiche di espansione rimangono stabili nell'intero intervallo di temperature di lavorazione del PCB.



PCBSpecifiche

DIMENSIONE PCB 84 x 78 mm = 1 PZ
TIPO SCHEDA PCB RF, PCB a microonde
Numero di strati PCB a doppia faccia
Componenti a montaggio superficiale SÌ
Componenti a foro passante SÌ
ACCUMULO DI STRATI rame ------- 35um(1oz)+PIASTRA
RO4003C 60mil
rame ------- 35um(1oz)+PIASTRA
TECNOLOGIA
Traccia minima e spazio: 10 milioni/12 milioni
Fori minimi / massimi: 0,3/2,3 mm
Numero di diversi fori: 4
Numero di fori: 155
Numero di slot fresati: 0
Numero di ritagli interni: 0
Controllo dell'impedenza NO
MATERIALE SCHEDA
Vetro epossidico: RO4003C 60mil, Tg 288℃
Lamina finale esterna: 1,5 once
Lamina finale interna: 0 once
Altezza finale del PCB: 1,6 mm±0,16
PLACCATURA E RIVESTIMENTO
Finitura superficiale Nichel per elettrolisi su Immersion Gold (ENIG) (2 µ" su 100 µ" nichel)
Maschera di saldatura Applica a: nessuna maschera di saldatura richiesta
Colore maschera di saldatura: nessuna maschera di saldatura richiesta
Tipo di maschera per saldatura: nessuna maschera di saldatura richiesta
CONTORNO/TAGLIO Instradamento
MARCATURA
Lato della legenda del componente non è richiesta la serigrafia
Colore della legenda dei componenti non è richiesta la serigrafia
Nome o logo del produttore: non è richiesta la serigrafia
ATTRAVERSO Foro passante placcato (PTH)
GRADO DI INFIAMMABILITA' N / A
TOLLERANZA DIMENSIONALE
Dimensione contorno: 0,0059" (0,15 mm)
Placcatura della scheda: 0,0030" (0,076 mm)
Tolleranza di foratura: 0,002" (0,05 mm)
TEST Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo, globalmente.

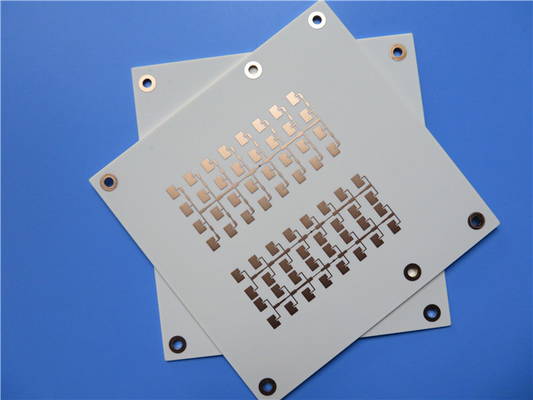

Rogers PCB 60mil 1.524mm RO4003C PCB RF a doppia faccia per WLAN 0



Le applicazioni tipiche sono aradar e sensori automobilistici,Cantenne della stazione base ellular,DSatelliti di trasmissione diretta elow blocco del rumore ecc.



Scheda tecnica di Rogers 4003C (RO4003C)

RO4003C Valore tipico
Proprietà RO4003C Direzione Unità Condizione Metodo di prova
Costante dielettrica,εProcess 3,38 ± 0,05 z   10 GHz/23℃ IPC-TM-650 2.5.5.5 Stripline fissata
Costante dielettrica,εDesign 3.55 z   da 8 a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazionetan,δ 0,0027
0.0021		 z   10 GHz/23℃
2,5GHz/23℃		 IPC-TM-650 2.5.5.5
Coefficiente termico di ε +40 z ppm/℃ -50℃a 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 1,7 x 1010   MΩ.cm CONDI A IPC-TM-650 2.5.17.1
Resistività superficiale 4,2 x 109   MΩ CONDI A IPC-TM-650 2.5.17.1
Forza elettrica 31,2(780) z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 19.650(2.850)
19.450(2.821)		 X
Y		 MPa(ksi) RT ASTM D 638
Resistenza alla trazione 139(20.2)
100(14,5)		 X
Y		 MPa(ksi) RT ASTM D 638
Resistenza alla flessione 276
(40)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Stabilità dimensionale <0,3 X, Y mm/m
(mil/pollici)		 dopo attacco+E2/150℃ IPC-TM-650 2.4.39A
Coefficiente di espansione termica 11
14
46		 X
Y
z		 ppm/℃ -55℃a288℃ IPC-TM-650 2.4.41
TG >280   ℃TMA UN IPC-TM-650 2.4.24.3
Td 425   ℃TGA   ASTM D 3850
Conduttività termica 0,71   W/M/oK 80℃ ASTM C518
Assorbimento dell'umidità 0.06   % 48 ore di immersione 0,060"
campione Temperatura 50℃		 ASTM D 570
Densità 1.79   g/cm3 23℃ ASTMD 792
Forza della buccia di rame 1.05
(6.0)		   N/mm
(pli)		 dopo la saldatura galleggiante 1 oz.
Foglio EDC		 IPC-TM-650 2.4.8
Infiammabilità N / A       UL94
Processo senza piombo compatibile SÌ



Rogers PCB 60mil 1.524mm RO4003C PCB RF a doppia faccia per WLAN 1
